7
Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
81502 230 V
+/- 10 % 50 HZ 1 Phase
81512 230 V
+/- 10 % 50 HZ 1 Phase
81522 230 V
+/- 10 % 50 HZ 1 Phase
81542 230 V
+/- 10 % 50 HZ 1 Phase
Observez le schéma de câblage correspondant en annexe.

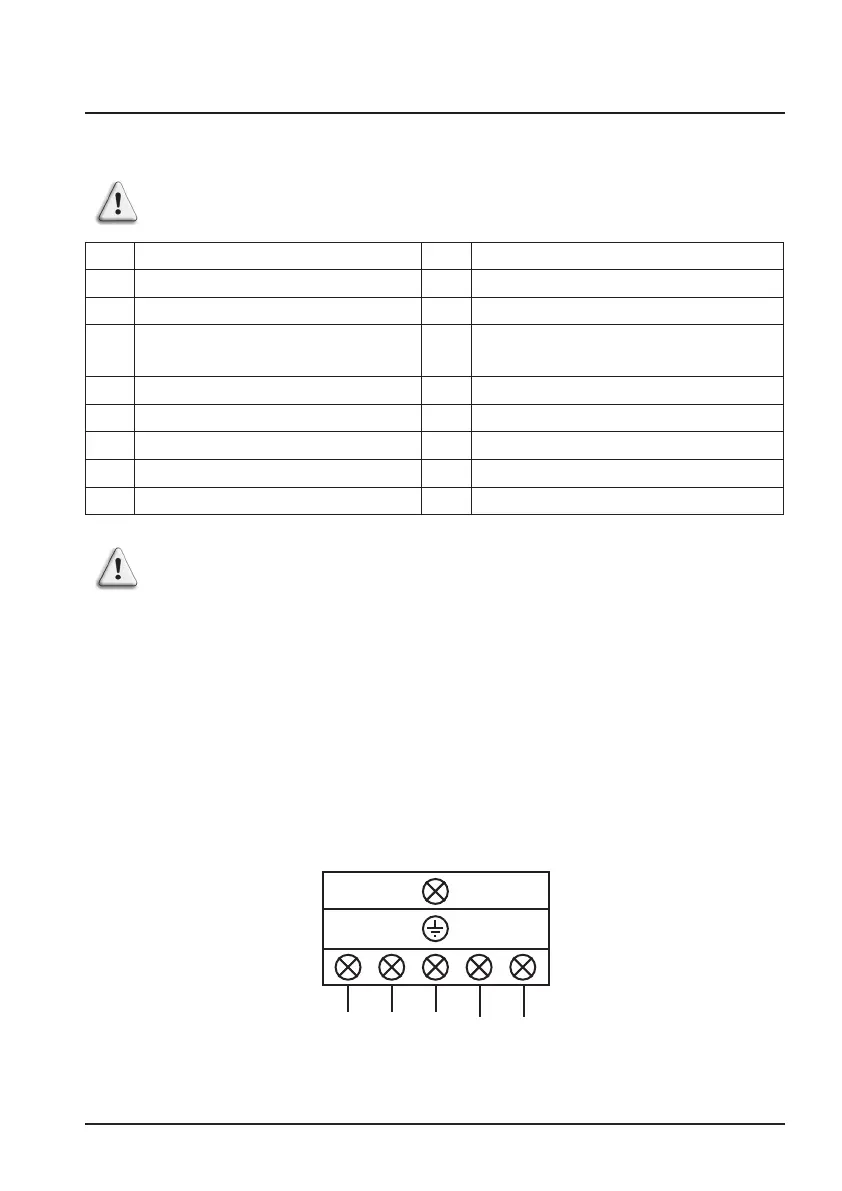

Le boîtier de raccordement se trouve du côté droit de l’unité. Trois
connexions sont destinées à l’alimentation électrique, et deux à la
commande de la pompe de filtration (Asservissement).
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement Électrique
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L N 1 2
= = = =
Alimentation générale
230V / 50Hz
Sortie 230V
Asservissement pompe
de filtration 20A max
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.
