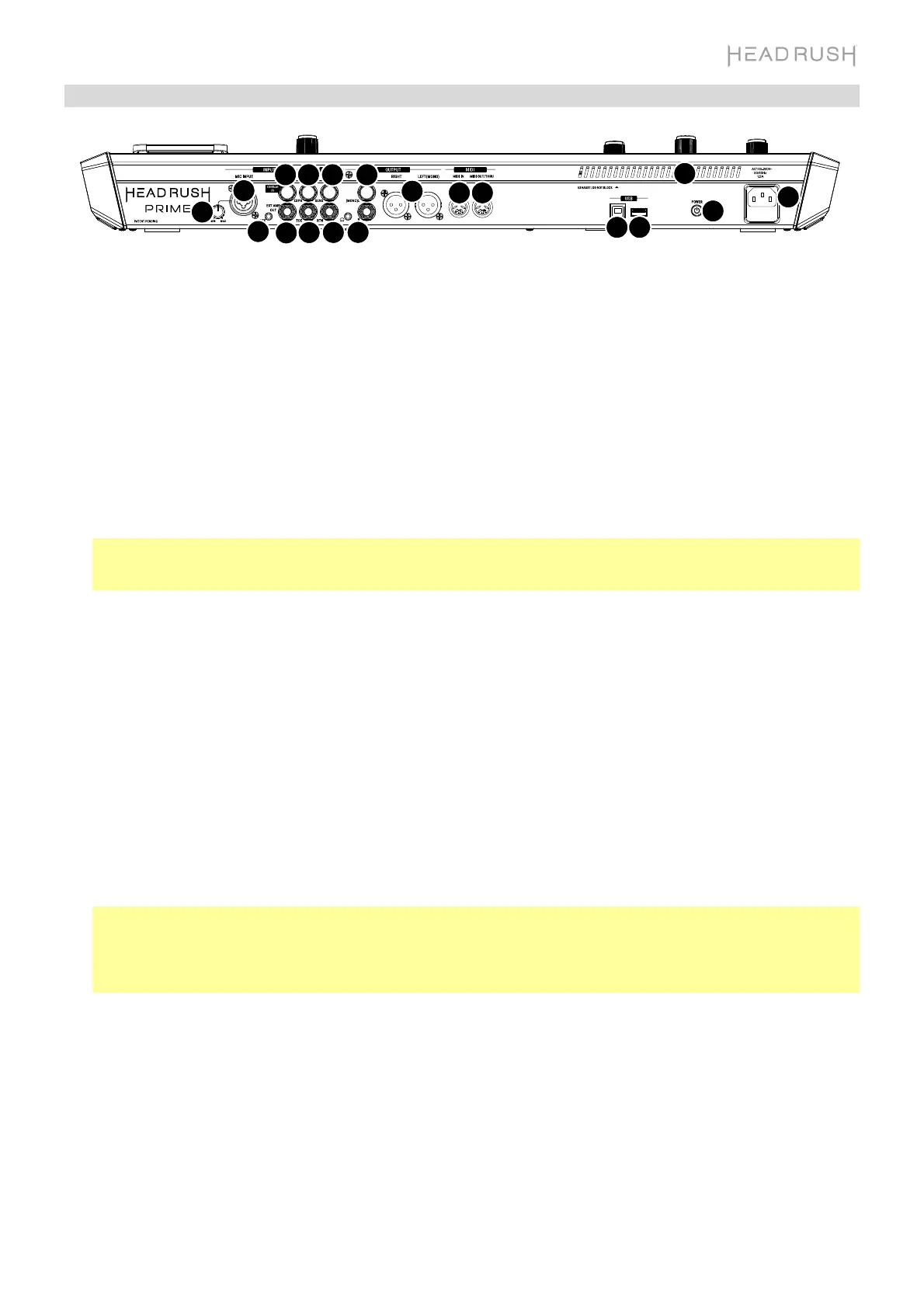

Pannello posteriore
1. Ingresso di alimentazione (IEC): collegare questo ingresso ad una presa di alimentazione servendosi del cavo di
alimentazione in dotazione.
2. Interruttore di alimentazione: premere questo tasto per accendere l’HeadRush Prime.
3. Ventola: assicurarsi che questa ventola sia libera da ostacoli quando si utilizza l’HeadRush Prime.
4. Porta USB-B: collegare questa porta USB al computer servendosi di un cavo USB standard Questo collegamento
consente all’HeadRush Prime di inviare e ricevere il segnale audio digitale da/verso il computer. Si può anche utilizzare
questo collegamento per importare o esportare impianti, preset di blocchi e setlist. Per maggiori informazioni, si veda
la guida per l’uso.
5. Porta USB-A: Collegare un'unità flash USB a questa porta USB per ulteriore spazio di archiviazione. È inoltre
possibile collegare a questa porta USB un dispositivo USB conforme alla classe per il controllo MIDI esterno.
6. Ingresso chitarra (6,35 mm/1/4”, TS): collegare la chitarra a questo ingresso servendosi di un cavo strumentale standard.
7. Ingresso microphono (XLR o 6,35 mm/1/4”, bilanciato): collegare un microfono a questo ingresso utilizzando un
cavo microfono standard XLR o 1/4” (6,35 mm). È possibile abilitare o disabilitare l'alimentazione phantom a +48 V
per questi ingressi nella pagina Impostazioni Globali.
Importante: abilitare l’alimentazione phantom se il microfono lo richiede. La maggior parte dei microfoni dinamici e
dei microfoni a nastro non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì.
Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.
8. Guadagno Ingresso Microfono: utilizzare questa manopola per regolare il livello dell'Ingresso Microfono.
Visualizza il livello corrente del microfono toccando due volte il blocco di ingresso per assicurarti che il livello non sia
basso o saltare.
9. Ingresso Aux (3,5 mm/1/8”, TRS): collegare una fonte audio opzionale (ad es. smartphone, tablet, ecc.) a questo
ingresso servendosi di un cavo stereo da 3,5 mm (1/8”).
10. Ingresso pedale di espressione (6,35 mm/1/4”, TRS): collegare un pedale di espressione secondario opzionale a
questo ingresso servendosi di un cavo strumentale standard.
11. Ingresso interruttore di punta pedale di espressione (1/4"/6,35 mm, TS): collegare l’uscita dell’interruttore di punta
di un pedale di espressione opzionale a questo ingresso servendosi di un cavo TS standard da 1/4” (6,35 mm).
12. Uscita FX Send (6,35 mm/1/4”, TRS): collegare questa uscita all’ingresso di un altro modulo effetti, a un pedale
effetti o al loop di effetti "return" di un amplificatore.
13. Ingresso FX Return (6,35 mm/1/4”, TRS): collegare questi ingressi alle uscite di un altro modulo effetti, un pedale
effetti o al loop di effetti “send” di un amplificatore.
14. Uscita interruttore a pedale amp esterno (6,35 mm/1/4”, TRS): collegare questa uscita all’ingresso dell’interruttore
a pedale di un amplificatore per chitarra esterno per commutare tra i canali o accendere e spegnere il reverb
sull’amplificatore utilizzando il HeadRush Prime.
IMPORTANTE! Collegare questa uscita unicamente ad amplificatori dotati di un ingresso per interruttore a pedale
“short-to-sleeve". Se si collega questa uscita a qualsiasi altro tipo di ingresso per interruttore a pedale, si può
danneggiare irrimediabilmente il dispositivo. Se non si è sicuri se l’amplificatore sia dotato di un ingresso “short-to-
sleeve” per interruttore a pedale o meno, consultare il manuale dell’amplificatore o rivolgersi al produttore per
chiedere conferma prima di provare.
15. Uscita cuffie (3,5 mm/1/8”, TRS): collegare cuffie stereo standard da 3,5 mm (1/8”) a questa uscita. Servirsi della
manopola phones volume per controllarne il volume.
16. Uscite (6,35 mm/1/4”, TRS): collegare queste uscite agli ingressi dell’amplificatore, dell’interfaccia audio, ecc.
Impostare il selettore Amp/Linea sulla configurazione adeguata al dispositivo collegato. Se occorre utilizzare una
sola uscita, servirsi di quella denominata L/Mono.
17. Uscite (XLR): collegare queste uscite agli ingressi del mixer, dell’altoparlante, ecc. Se occorre utilizzare una sola
uscita, servirsi di quella denominata Left/Mono.
18. Ingresso MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questo ingresso all’uscita MIDI di un
dispositivo MIDI esterno opzionale.
19. Uscita/Thru MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questa uscita all’ingresso MIDI di un
dispositivo MIDI esterno opzionale. È possibile impostare questa uscita in modo che sia un'uscita MIDI standard o
un flusso MIDI nella pagina Impostazioni Globali.
1
3
45
6
2
7
8
9
10
11
12
13
14
17
15
18
19
16
