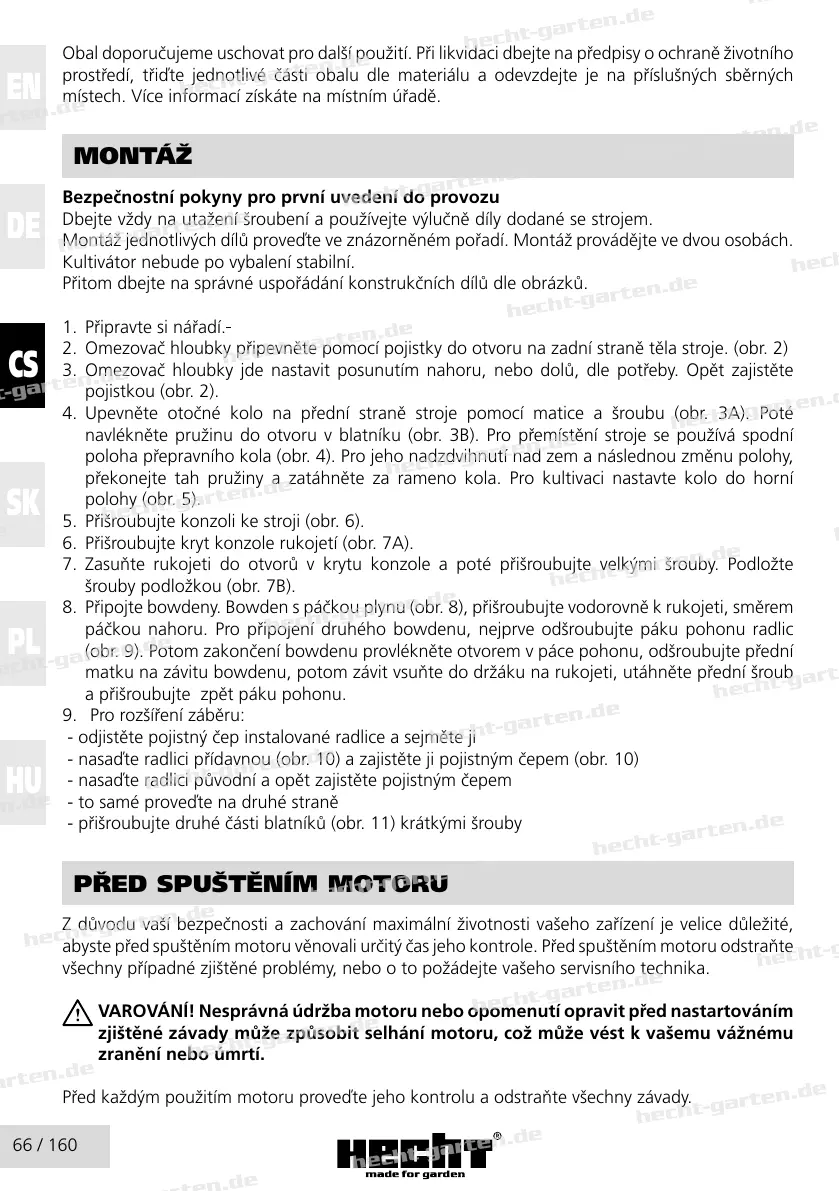

Obal doporučujeme uschovat pro další použití. Při likvidaci dbejte na předpisy o ochraně životního
prostředí, třiďte jednotlivé části obalu dle materiálu a odevzdejte je na příslušných sběrných
místech. Více informací získáte na místním úřadě.
MONTÁŽ
Bezpečnostní pokyny pro první uvedení do provozu
Dbejte vždy na utažení šroubení a používejte výlučně díly dodané se strojem.
Montáž jednotlivých dílů proveďte ve znázorněném pořadí. Montáž provádějte ve dvou osobách.
Kultivátor nebude po vybalení stabilní.
Přitom dbejte na správné uspořádání konstrukčních dílů dle obrázků.
1. Připravte si nářadí.
2. Omezovač hloubky připevněte pomocí pojistky do otvoru na zadní straně těla stroje. (obr. 2)
3. Omezovač hloubky jde nastavit posunutím nahoru, nebo dolů, dle potřeby. Opět zajistěte
pojistkou (obr. 2).
4. Upevněte otočné kolo na přední straně stroje pomocí matice a šroubu (obr. 3A). Poté
navlékněte pružinu do otvoru v blatníku (obr. 3B). Pro přemístění stroje se používá spodní
poloha přepravního kola (obr. 4). Pro jeho nadzdvihnutí nad zem a následnou změnu polohy,
překonejte tah pružiny a zatáhněte za rameno kola. Pro kultivaci nastavte kolo do horní
polohy (obr. 5).
5. Přišroubujte konzoli ke stroji (obr. 6).
6. Přišroubujte kryt konzole rukojetí (obr. 7A).
7. Zasuňte rukojeti do otvorů v krytu konzole a poté přišroubujte velkými šrouby. Podložte
šrouby podložkou (obr. 7B).
8. Připojte bowdeny. Bowden s páčkou plynu (obr. 8), přišroubujte vodorovně k rukojeti, směrem
páčkou nahoru. Pro připojení druhého bowdenu, nejprve odšroubujte páku pohonu radlic
(obr. 9). Potom zakončení bowdenu provlékněte otvorem v páce pohonu, odšroubujte přední
matku na závitu bowdenu, potom závit vsuňte do držáku na rukojeti, utáhněte přední šroub
a přišroubujte zpět páku pohonu.
9. Pro rozšíření záběru:
- odjistěte pojistný čep instalované radlice a sejměte ji
- nasaďte radlici přídavnou (obr. 10) a zajistěte ji pojistným čepem (obr. 10)
- nasaďte radlici původní a opět zajistěte pojistným čepem
- to samé proveďte na druhé straně
- přišroubujte druhé části blatníků (obr. 11) krátkými šrouby
PŘED SPUŠTĚNÍM MOTORU
Z důvodu vaší bezpečnosti a zachování maximální životnosti vašeho zařízení je velice důležité,
abyste před spuštěním motoru věnovali určitý čas jeho kontrole. Před spuštěním motoru odstraňte
všechny případné zjištěné problémy, nebo o to požádejte vašeho servisního technika.
VAROVÁNÍ! Nesprávná údržba motoru nebo opomenutí opravit před nastartováním
zjištěné závady může způsobit selhání motoru, což může vést k vašemu vážnému
zranění nebo úmrtí.
Před každým použitím motoru proveďte jeho kontrolu a odstraňte všechny závady.
