4
Multibox K wird für die Einzelraum-
temperaturregelung von z.B. Fußboden-
heizungen in Verbindung mit Nieder-
temperaturheizungsanlagen eingesetzt
(siehe Hinweise auf Seite 12).
Auch in Wandheizungen findet
Multibox K ihre Anwendung.
Mit der Absperr-/ Regulierspindel kann
ein hydraulischer Abgleich vorgenommen
werden.
Anwendung
Multibox K
Multibox RTL wird für die Maximal-
begrenzung der Rücklauftemperatur bei
z.B. kombinierten Fußboden-Radiatorhei-
zungsanlagen zur Temperierung von Fuß-
bodenflächen eingesetzt
(siehe Hinweise
auf Seite 12)
. Es wird ausschließlich die
Rücklauftemperatur geregelt.
Mit der Absperr- /Regulierspindel kann
ein hydraulischer Abgleich vorgenommen
werden.
Multibox RTL
Multibox K-RTL wird für die Einzelraum-
temperaturregelung und Maximal-
begrenzung der Rücklauftemperatur bei
z.B. kombinierten Fußboden-Radiator-
heizungsanlagen eingesetzt (siehe Hin-
weise auf Seite 12).
Auch in Wandheizungen findet Multibox
K-RTL ihre Anwendung.
Multibox K-RTL

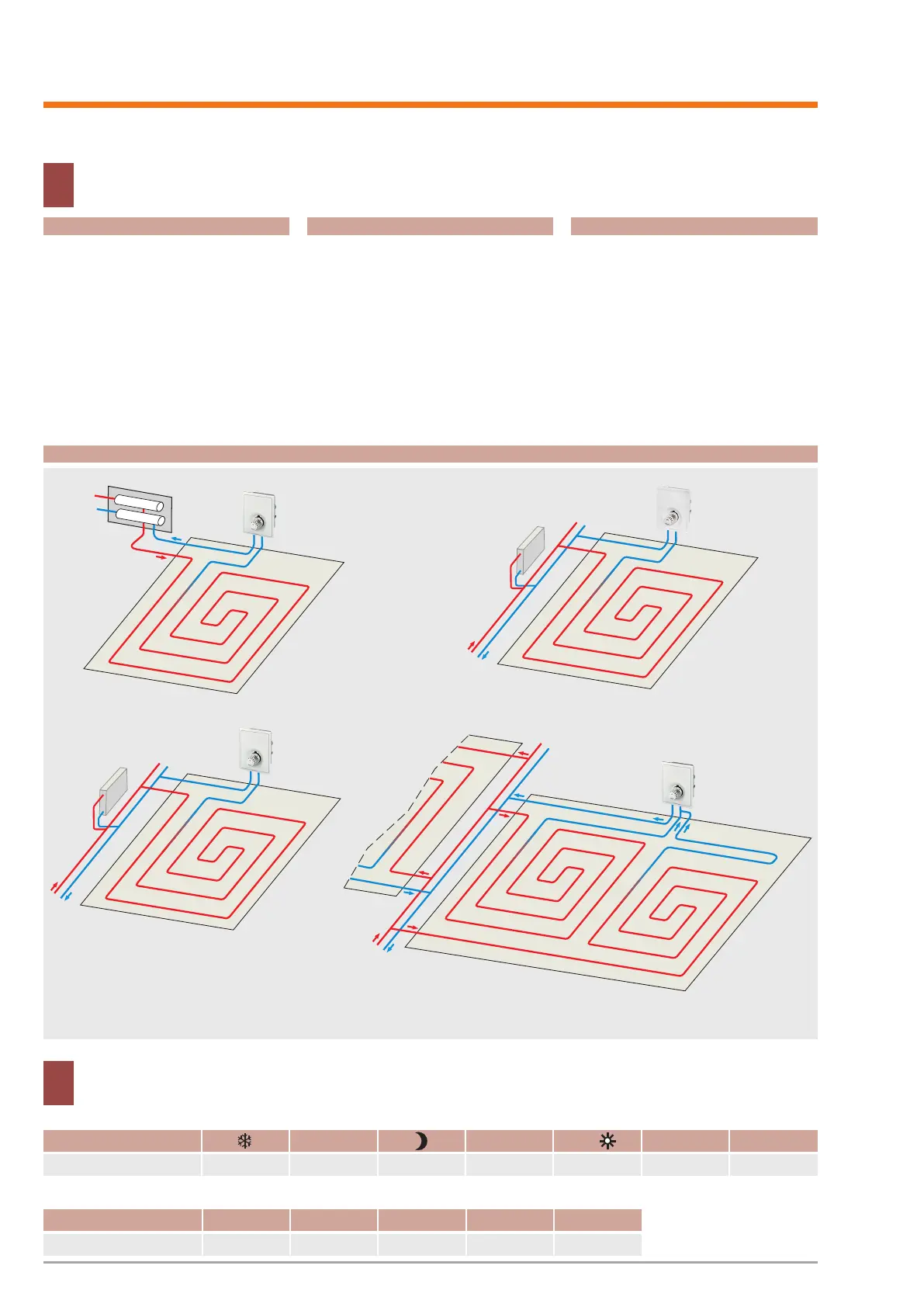

Anwendungsbeispiele
Verteiler
Heizkörper
Fußboden-Heizfläche
Multibox K
Multibox RTL
Multibox
K, RTL und K-RTL
Rücklauftemperaturbegrenzer (RTL)
Raumtemperatur [°C]
Thermostat-Kopf K
Merkzahl
Rücklauftemperatur [°C]
Merkzahl
6
1
16
2
3
12 14
4
5
20 24 28
12345
10 20
30
40
50
Temperatureinstellung
Multibox K
Multibox K-RTL
Fußbodenheizung ohne zentralen Verteiler
mit z. B. zwei gleich langen Heizkreisen pro Raum und
Multibox (siehe auch Planungshinweise auf Seite 12).
Multibox K-RTL
(Öffnungstemperatur)
