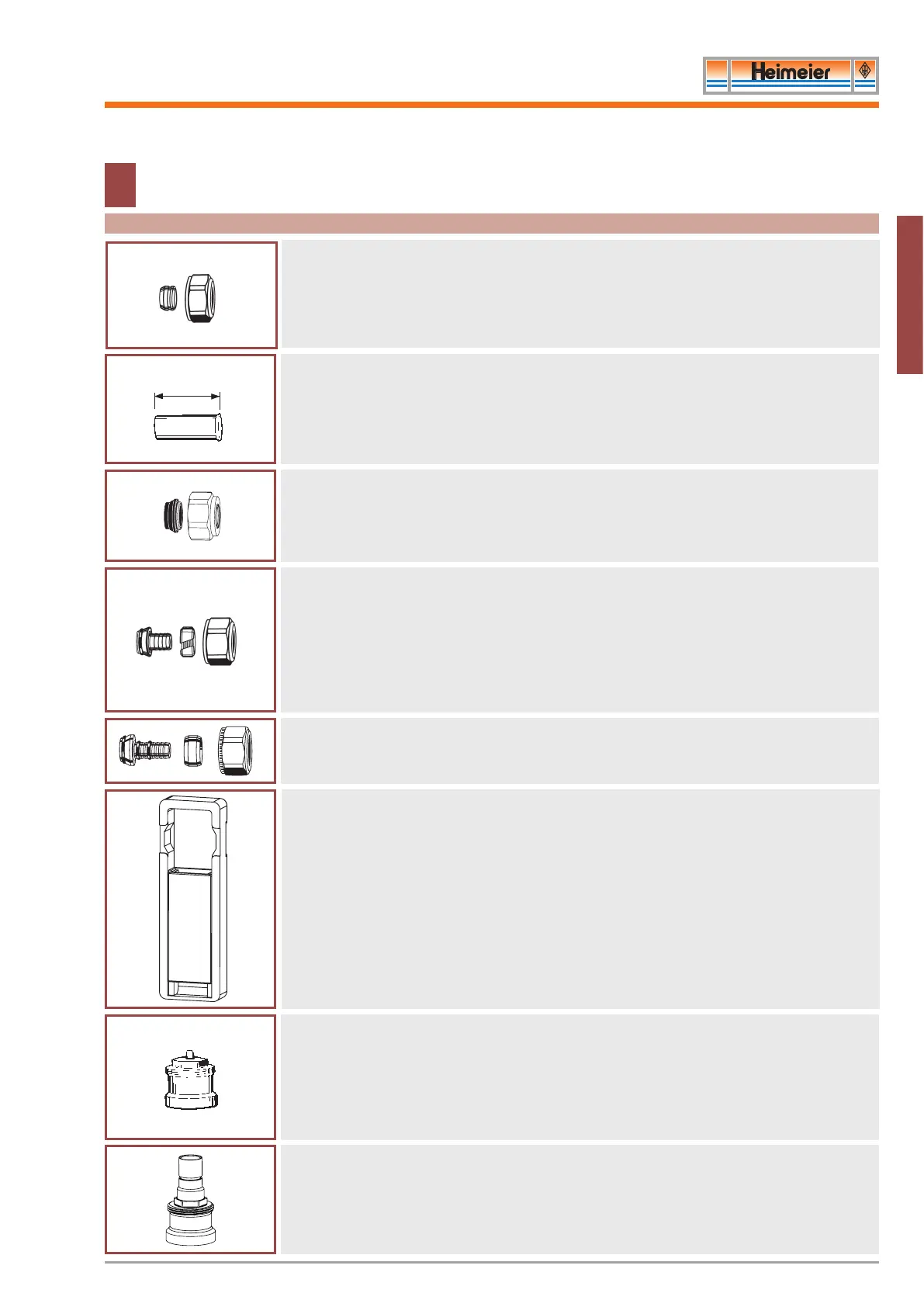

Multibox
Zubehör
Klemmverschraubung 10 1300-10.351
für Kupfer- oder Präzisionsstahlrohr 12 1300-12.351
Messing. 14 1300-14.351
Metallisch dichtend. 15 1300-15.351
Bei einer Rohrwanddicke von 0,8–1 mm sind Stützhülsen 16 1300-16.351
einzusetzen. Angaben der Rohrhersteller beachten. 18 1300-18.351
Stützhülsen 18,5 10 1300-10.170
für Kupfer- oder Präzisionstahlrohr mit 25,0 12 1300-12.170
einer Wandstärke von 1 mm. 25,0 14 1300-14.170
Messing. 26,0 15 1300-15.170
26,3 16 1300-16.170
26,8 18 1300-18.170
Klemmverschraubung 12 x 2 1301-12.351
für Kunststoffrohr. 14 x 2 1301-14.351
Messing. 16 x 2 1301-16.351
17 x 2 1301-17.351
18 x 2 1301-18.351
18 x 2,5 1302-18.351
20 x 2 1301-20.351
21 x 2,5 1301-21.351
Klemmverschraubung 14 x 2 1330-14.351
für Verbundrohr. 16 x 2 1330-16.351
Messing. 18 x 2 1330-18.351
L
Abbildung Beschreibung L [mm] Ø Rohr Art.-Nr.
Spindel-Verlängerung
für Thermostat-Kopf K bei Multibox K
und Multibox K-RTL
wenn maximale Einbautiefe überschritten wurde.
Messing vernickelt 20 2201-20.700
30 2201-30.700
Kunststoff, schwarz 30 2002-30.700
Spindel-Verlängerung 20 9153-20.700
für RTL-Thermostat-Kopf bei Multibox RTL
wenn maximale Einbautiefe überschritten wurde.
Messing vernickelt.
Rohrführungskanal 9300-00.553
aus PU, für die einfache Montage aller
HEIMEIER Multibox Ausführungen und zur
komfortablen Rohranbindung an das Ventil.
180 mm x 575 mm x 70 mm (B x H x T).
12 1313-12.351
14 1313-14.351
15 1313-15.351
16 1313-16.351
18 1313-18.351
Klemmverschraubung
für Kupfer- oder Präzisionsstahlrohr.
Messing vernickelt.
Weich dichtend.
DV3600-01-483-01-0706.qxd 29.06.2006 13:54 Uhr Seite 13
