SVENSKA
HEINE EL3 LED Undersökningslampa
Läs och följ denna bruksanvisning noga och spara den för
framtida bruk.
Användningsändamål
EL3 LED är en nätdriven medicinsk undersökningslampa för belysning av
kroppsytan och håligheter i kroppen under en medicinsk undersökning
i slutna undersökningslokaler.
Apparaten är endast avsedd för medicinska undersökningar, där ett
bortfall av funktionen inte leder till fara för patienten. Det skall alltid
finnas en tänd huvudbelysning.
Varnings- och säkerhetsanvisningar
VARNING! Detta signalord uppmärksammar dig på en potentiellt
farlig situation. Om anvisningen inte följs kan det leda till latta eller
måttliga skador. (Bakgrund: Gul; förgrund: Svart)
TIPS! Ordet „TIPS“ anvånds för viktig information angående
installation, drift, underhåll eller reparation som inte år förbunden med
någon risk.

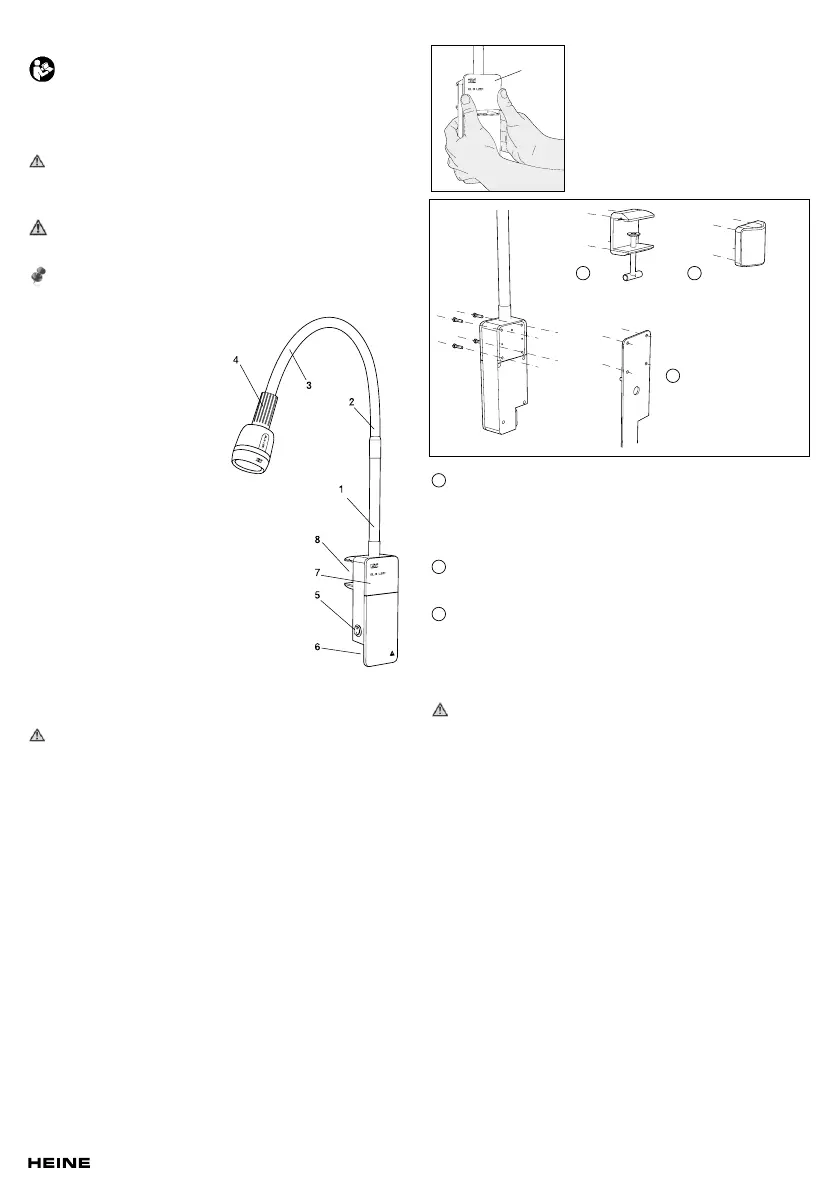

Produktöversikt
Svanhals:
1 Svanhals
(flexibel del)
2 Svanhals
(stel del)
3 Svanhals
(flexibel del)
Lamphuvud:
4 Handtag
Lampfot:
5 ON/OFF-brytare (system)
6 Anslutningsdosa för
nätkabeln
7 Monteringskåpa
8 Anslutning av
hållarsystemen
Installationsanvisningar
Beakta vid monteringen av tillbehöret den bifogade monteringsanvisningen
för hållarsystemen.
För att undvika risken för elektriska stötar får denna apparat bara
anslutas till ett matningsnät med skyddsjordledare.
För att alltid säkerställa en allpolig frånskiljning från elnätet, skall
ME-enheten ställas upp så att nätkabeln är åtkomlig och kan dras ur.
Vid användning med stativ, kläm- eller vägghållare är det viktigt att se
till att undersökningslampan är stadigt positionerad resp. fäst.
Kontrollera den fästa undersökningslampan är stabil och stadig innan
varje idrifttagning.
Använd det medföljande tillbehöret för att säkerställa att undersöknings-
lampan sitter stabilt i respektive hållare.
Kontrollera när lampan förflyttas att nätkabeln inte spänns. Dra ut den
vid längre avstånd.
Kontrollera vid väggmontage att underlaget klarar den mekaniska
påfrestningen.
De medföljande dymlingar är av universaltyp och lämpar sig för de
flesta byggnadsmaterial (t.ex. betong, massivt tegel, massiva gips-
plattor eller gipskartongplattor). Kontrollera innan monteringen om du
måste använda en specialdymling för det aktuella underlaget.
Kontrollera innan väggmonteringen att det inte går några kablar eller
ledningar under de avsedda borrhålen, som kan skadas.
För att montera nätdelen i vägg-, klämeller
stativhållare skjuter du kåpan (7) uppåt och
lyfter av denna. Använd de medföljande
skruvarna för att fästa undersökningslampan
i respektive hållare (kläm- eller stativhållare)
eller med medföljande dymlingar i väggen.
Skruvarna för hållarsystemen finns i monte-
ringsenhetens hörn.
Klämhållare:
Använd de bifogade skruvarna för montering i lampfoten.
Dessa kan fästas i en jämn platta (t.ex. bordsplatta) med en maximal
tjocklek på 40 mm eller ett rundrör med en maximal diameter på 30 mm.
Kontrollera innan idrifttagningen att den monterade undersökningslampan
sitter fast.
Stativhållare:
Denna hållare är avsedd för rör med en diameter på 25 mm.
Använd de bifogade skruvarna för montering i lampfoten.
Väggmontering:
Gummimattan kan användas som borrmall för att rita upp hålen i
väggen och är avsedd för att jämna ut ojämnheter i väggen mot nätdelen.
Använd den bifogade skruv-univesaldymlings-kombinationen när
underlaget är lämpligt.
Idrifttagande
EL3 LED får inte användas för ögonundersökningar eller som
operationslampa.
EL3 LED är avsedd för användning i slutna lokaler. Den är inte avsedd
för mobil användning eller för användning utomhus. Om detta missaktas
kan utrustningen skadas eller så kan användaren sättas i fara.
Kontrollera innan varje användning att EL3 LED fungerar felfritt. Ta
inte apparaten i drift om den uppvisar synliga skador. Apparaten har
ingen användningsdel och därför är det viktigt att se till att lampan inte
berör patienten.
EL3 LED får inte användas i starka magnetfält, som t.ex. MRI.
EL3 LED får inte användas i syreberikade miljöer.
Brandfara! EL3 LED får inte användas i en miljö med brännbara
anestetika (klass AP) eller brännbara anestetika med oxidationsmedel
(klass APG).
Håll ett avstånd på minst 20 cm mellan undersökningslampan och
föremål för utredning (patient).
Täck inte över undersökningslampan.
Var noga med att behandla apparaten korrekt och försiktigt.
Undvik att spänna nätkabeln. Det kan leda till att apparaten skadas
och innebär också en risk för att snubbla.
Anslut den medföljande nätkabeln först efter avslutad montering, genom att
föra in den i nätanslutningsdosan (6). Manövrera nätströmbrytaren (5) innan
idrifttagningen så att brytaren kommer i ON-positionen I och lyser grönt.
1
2
3
4 x bakväggsskruvar
M4x45 med passande
dymling
4 x gängskärande
skruv för plast 40x20
4 x linsfläns-skruv
M4x16
1 2
3
7
