Montage de la visionPro CS1 station de charge
Pour garantir une déconnexion totale du secteur à tout moment, le dispositif ME doit être
installé de sort que l’alimentation à découpage soit accessible et déconnectable.
Débranchez la fiche secteur du réseau électrique lorsque vous montez ou démontez
l’appareil ME.
Le visionPRO CS1 est conçu pour les possibilités de fixation suivantes:
- Pose sur une table ou une surface stable comparable (fig. 3)
- Montage mural direct (fig. 4)
- Montage mural via un adaptateur spécifique sur des rails standard

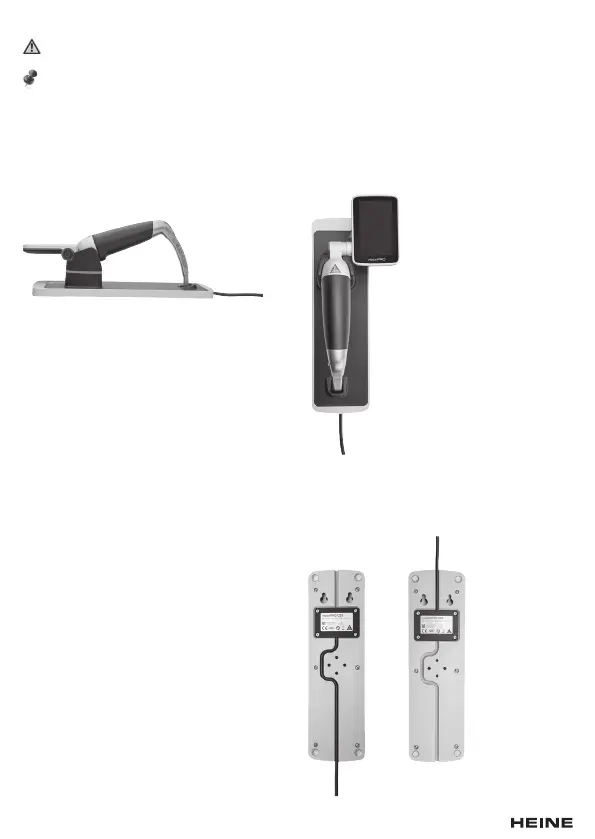

Fig. 3 :
visionPRO CS1 avec visionPRO
laryngoscope vidéo inséré en
position de table
Fig. 4 :
visionPRO CS1 avec visionPRO
laryngoscope vidéo inséré en
position murale
Passage des câbles
Desserrez les vis de xation de la plaque signalétique et posez le câble du bloc d’alimentation en
fonction de la possibilité de xation souhaitée (g. 5). Resserrez les vis après avoir orienté le câble
avec succès.
Fig. 5 :
Face arrière du visionPRO CS1
avec les différentes possibilités
de passage des câbles.
