MiniVent M1/100/120 F
Montage- und Betriebsvorschrift
8

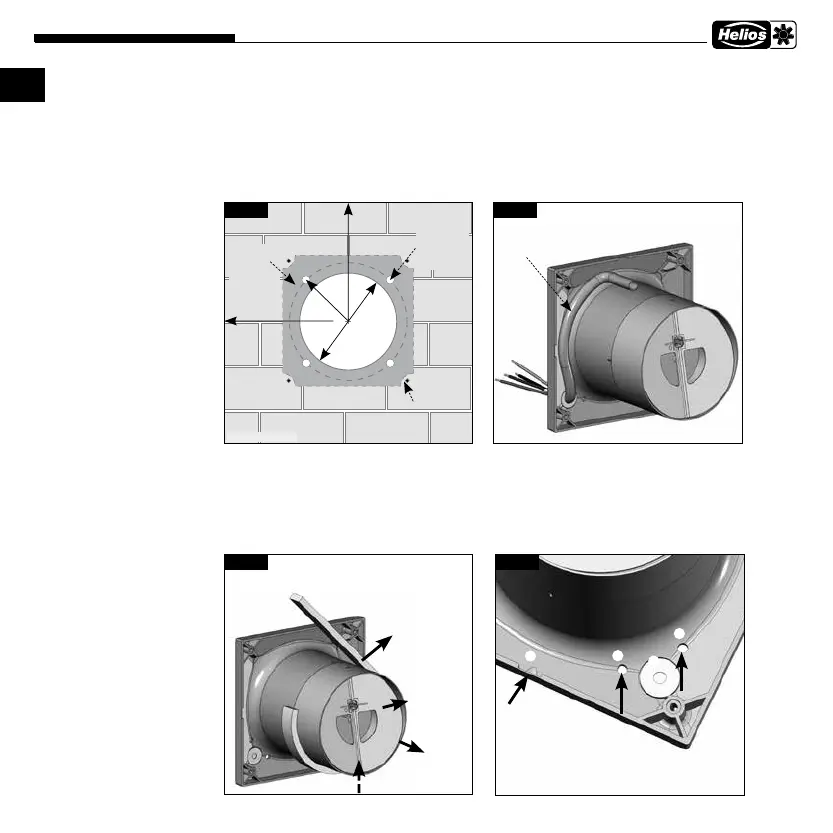

Abb.7
Kabelführung unter dem Gehäuse. Ka-
bellänge aus der Wand mindestens
180 mm.
Abb.6
Ø 100 mm
Ø 120 mm*
r=58 mm
r=68 mm*
min. 90 mm
min. 90 mm
Kabelaustritt
im dunklen
Bereich
beliebig
möglich
Bohrlöcher
Empfohlener
Kabelaustritt
beliebig
0...-360 °,
ideal jeweils
45°
* Type M1/120..
Abb.8
Bei Einbau des Gerätes, muss das
Nachleitrad
ö senkrecht montiert
werden (wie dargestellt). Raste-
rung jeweils um 90° drehbar.
Nachleitrad ö
abnehmbar
Rückluft-
sperr-
klappe
ü
abnehmbar
ö
Schaum-
stoffstreifen
anbringen
senkrecht bei Wandeinbau
oben
unten
Abb.9
ù
Kondensatablaufbohrungen
für Deckenmontage.
ò Bei Aufputz-
montage Aussparung
für Kabeleintritt ausbrechen
ù
ä
ù
DE
– Rohrinnendurchmesser M1/100 F = 100 mm bzw. M1/120 F = 120 mm
und Abstand zu Raum-Ecken: mindestens 90 mm.
– Bei Aufputzleitungsverlegung, muss die seitliche Aussparung für den Kabeleintritt (Abb.9, Pos
ò
) im Gehäuse aus
gebrochen werden!
– Das Anschlusskabel ist so zu verwahren, dass bei Wasserbeaufschlagung kein Wasser entlang des Kabels ein-
dringen kann. Das Kabel darf nicht über scharfe Kanten geführt werden!
2. Bohrlöcher:
Gehäuse ansetzen Löcher markieren und abbohren und mit mind. zwei Befestigungsschrauben und Dübeln montieren.
3. Rückluftsperrklappe und Nachleitrad
– Bei Einbau des Gerätes, muss das Nachleitrad senkrecht montiert werden (Abb.8).
Rasterung jeweils um 90° drehbar.
– Vor der Endmontage Schaumstoffstreifen (Lieferumfang) aufkleben (Abb.8)
ò
