– Freilauf des Laufrades prüfen
– Alle Teile, insbesondere Schrauben, auf festen Sitz überprüfen. Schrauben dabei nicht lösen!
– Beim Probelauf den Ventilator auf Vibrationen und Geräusche prüfen
– Stromaufnahme mit Leistungsschildangabe vergleichen
6.5 Einbau
MiniVent M1/100/120 F
Montage- und Betriebsvorschrift
10

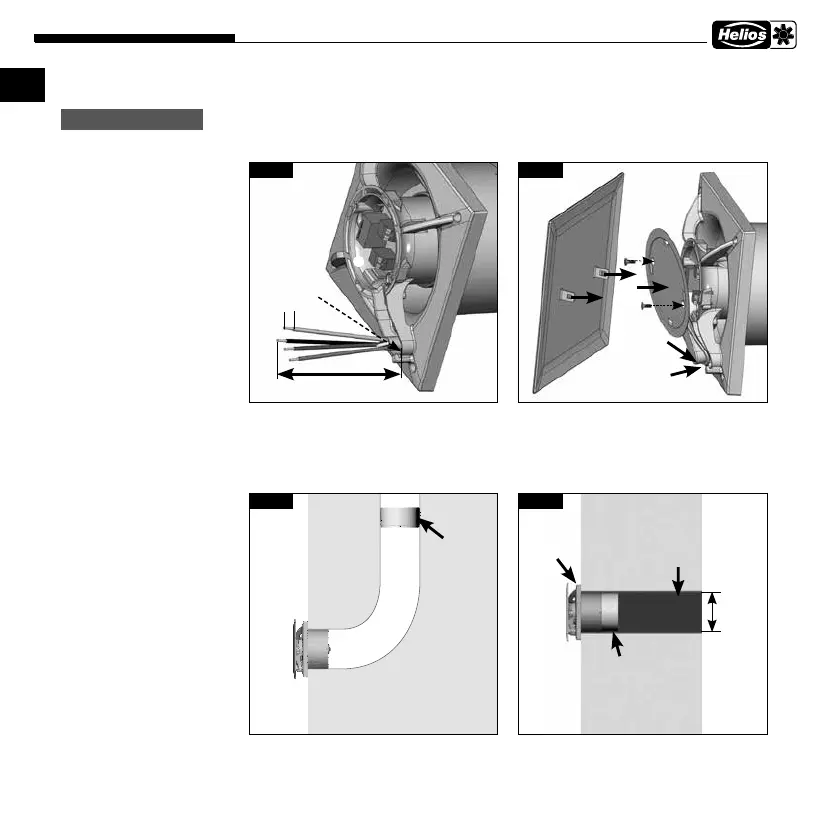

Abb.12
100 mm
7 mm
Abb.13
ò
ù
Anschlussraumab-
deckung einhängen
Dichtmasse
DE
1. Anschlussraumabdeckung
ù
in Nut einhängen,
auf Gehäuse drücken und Schrauben fest eindrehen.
2. Fassade
ò
einschnappen.
- Länge Einzeladern 100 mm
- Abisolierlänge 7 mm
- Mantelleitung bündig mit Kabelkanal abisolieren
Abb.14
Nachleitrad
mit Ver-
schlussklappe
am Rohrende
oder ohne Ver-
wendung des
Nachleitrades
montieren.
Rohrführung
90° Bogen
Montage bei beengten
Platzverhältnissen
Abb.15
Standard Einbau
WES 1.. oder
TWH 1..
Nachleitrad mit
Verschlussklappe
Ventilator
Raumseite außen
Kernloch-
bohrung
M1/100 F =
Ø 115 mm
M1/120 F =
Ø 130 mm
m
WARNUNG
ò
