MiniVent M1/100/120 F
Montage- und Betriebsvorschrift
12
DE
7.1 Funktionsbeschreibung im Detail
1. Feuchteautomatik

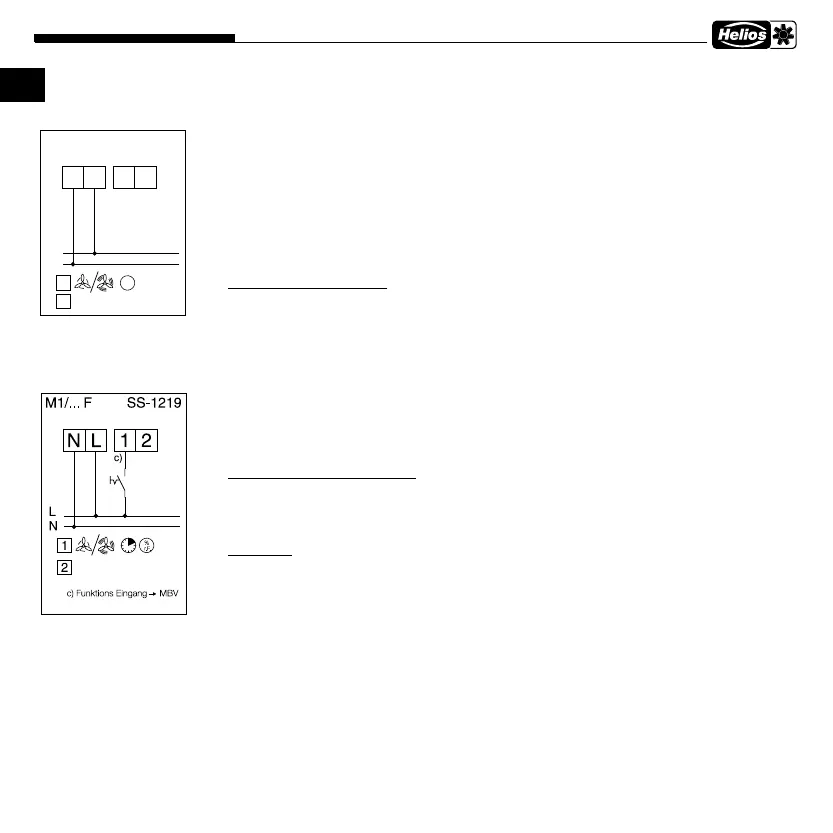

Anschluss: Netzversorgung 230 V an Klemme N/L, Klemme 1 und 2 bleiben frei (SS-948)
Abhängig von der Feuchteanstiegsgeschwindigkeit wird der Ventilator automatisch eingeschaltet. Bei sehr schnellem
Feuchteanstieg beginnt die Raumentlüftung vor dem eigentlichen gewählten Einschaltpunkt von 60, 70, 80, 90 % r.F.
(Werkseinstellung 70 % r.F.). Abhängig vom Rückschaltpunkt, wird der Ventilator automatisch ausgeschaltet. Der
Rückschaltpunkt ist 10 % r.F. unter dem Einschaltpunkt.
Wenn die relative Feuchte im Raum innerhalb bestimmter Zeit nicht oder nur gering abnimmt, geht der Ventilator in
einen definierten Intervallbetrieb (siehe Kapitel 4 Laufzeitbegrenzung) über. Nach Erreichen des Rückschaltpunktes von
10 % r.F. unterhalb des Einschaltpunkts schaltet der Ventilator aus. Grund für das Nichterreichen des Ausschalt-
punktes kann z.B. zu hohe Luftfeuchte der Zuluft sein (im Sommer) oder intensive Feuchtezufuhr im Raum über
mehrere Stunden.
Funktionstest Feuchteautomatik:
Ist die erforderliche Luftfeuchtigkeit bei der Erstinbetriebnahme oder auch später nicht vorhanden, so kann das Ein
-
schaltverhalten vom M1/100 F bzw. M1/120 F wie folgt überprüft werden:
Wird unterhalb der Fassade oder im Bereich des Feuchtesensors ein feuchtes Tuch gehalten, erkennt der Feuchte-
sensor einen Luftfeuchteanstieg und schaltet den Ventilator nach ca. 180 Sekunden ein.
Schaltschwelle rel. Feuchte in % (70/60, 90/80, 80/70, 60/50), DIP-Schalter S4+5 (s. SS-941)
2. Feuchteautomatik und Zeitfunktion
Anschluss: Netzversorgung 230 V an Klemme N/L, geschaltete Phase über Schalter oder Taster an Klemme
1, Klemme 2 bleibt frei (SS-1219)
Funktion der Feuchteautomatik wie in 1. „Feuchteautomatik“, zusätzlich kann der Ventilator über einen Schalter oder
Taster wahlweise mit Einschaltverzögerung für eine bestimmte Zeit eingeschaltet werden.
DIP-Schalter S6: off (s. SS-941)
Einschaltverzögerung (0 bzw. 45 Sek.)
Nach dem Einschalten der Klemme 1, beginnt der Ventilatorbetrieb erst nach der eingestellten Verzögerungszeit. So
kann z.B. bei gemeinsamer Ein-/Ausschaltung mit der Raumbeleuchtung (über 2 pol. Schalter) ein Raum kurzzeitig
betreten werden, ohne dass der Ventilator anläuft. Werkseinstellung ca. 45 Sekunden.
DIP-Schalter S1.1 SS-941: Nr.1: off = deaktiviert, on = 45 Sek. (s. SS-941)
Tasterbetrieb
Bei deaktivierter Einschaltverzögerung, kann der Ventilator auf der Klemme 1, mit einem Taster eingeschaltet werden
(Tastimpuls mind. 0,5 Sek.).
Nachlauf (6 min, 12 min, 18 min, 24 min), DIP-Schalter S1.2+3 (siehe SS-941)
Nach dem Abschalten der Klemme 1, läuft der Ventilator weiter und geht nach Ablauf der eingestellten Zeit automa
-
tisch aus. Werkseinstellung ca. 6 Minuten.
Der Betrieb mit Zeitfunktion ist der Feuchtesteuerung übergeordnet.
12
LN
N
L
M1/... F SS-948
2
r.F.
%
1
