DE DE
MultiVent
®
– MV EC
Montage- und Betriebsvorschrift
8
Montageposition und Bohrlöcher kennzeichnen und mit Dübeln und Schrauben (im Lieferumfang) befestigen.
Anschließend die Ventilatoreinheit wieder einsetzen und die Spannbügel mit 4 Schrauben (im Lieferumfang enthalten)
montieren.
Einbau

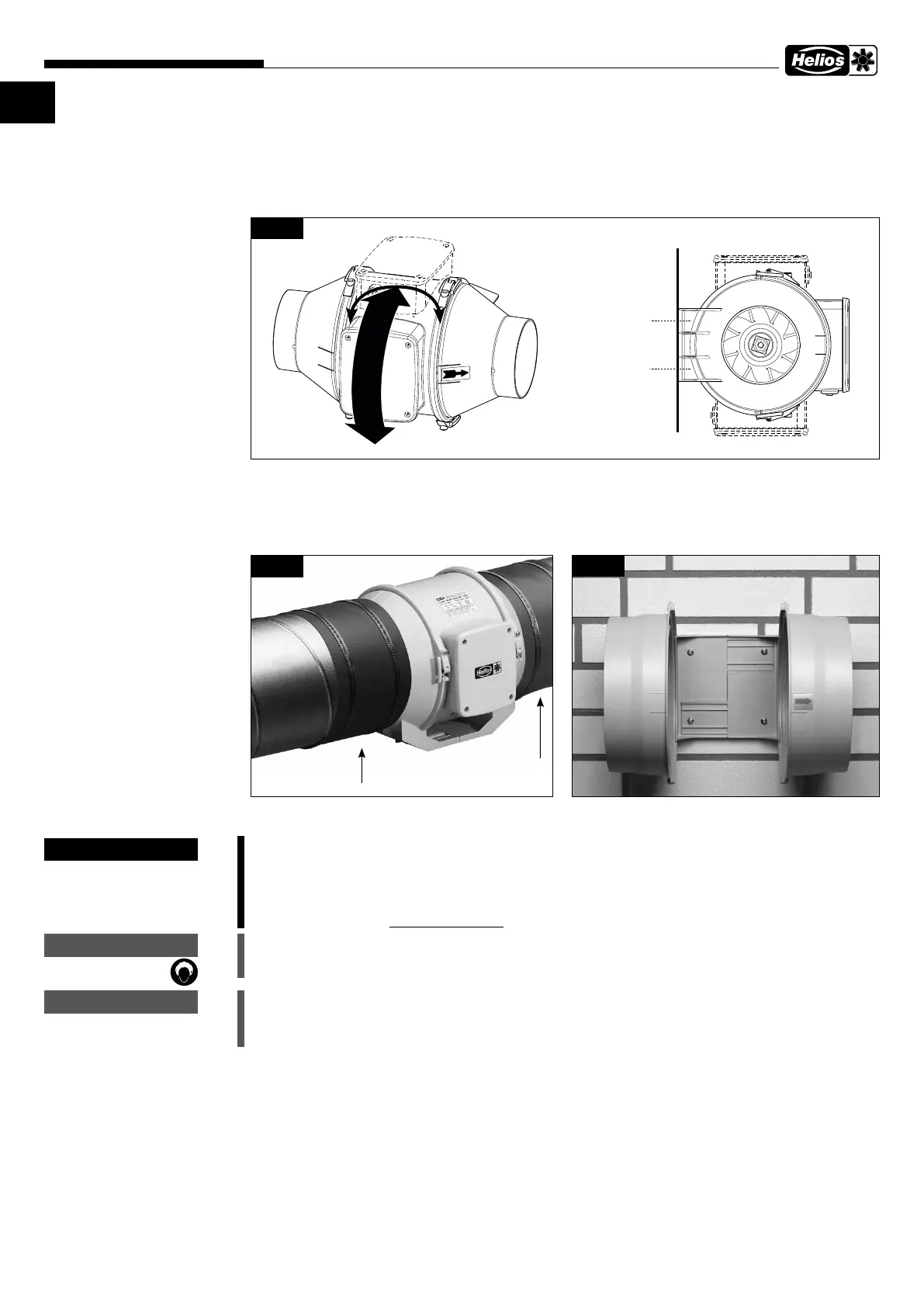

Variable Positionierung des Ventilators bzw. Klemmenkasten möglich, je nach Einbaubedingung (s. Abb.17).
Körperschallübertragung
Es ist darauf zu achten, dass Körperschallübertragungen auf Ge bäude und Rohrsystem vermieden werden!
Die MultiVent
®
EC-Ventilatoren sind mittels flexibler Verbindungsmanschetten mit dem Rohrsystem zu verbinden
(s.Abb.18). Hierzu, z.B. beim Zwischensetzen in Rohrleitungen, eine flexible Manschette FM (Zubehör) oder eine elas-
tische Unterlage zwischen Montagefläche und Montagekonsole verwenden (Abb.19).
5�4 Elektrischer Anschluss / Inbetriebnahme
m
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag�
Anschluss nur spannungsfrei ausführen!
Durch Einsatz von Kondensatoren besteht auch nach dem Ausschalten Lebensgefahr durch direkte
Berührung von spannungsführenden Teilen� Der Zugang zum Anschlussraum ist nur bei abgeschalteter
Netzzuleitung und nach 5 Minuten Wartezeit zulässig�
m
Verletzungsgefahr!
Das drehende Laufrad kann Ihre Finger quetschen�
Vor dem Inbetriebnehmen Berührungsschutz sicherstellen!
m
Sachschaden durch unsachgemäße Verlegung der Steuerleitung!
Die Netzleitung muss immer getrennt von der Steuerleitung verlegt werden�
Ist dies nicht möglich muss für die Steuerleitung eine Leitung mit dem Isolationsniveau der 230 V Netzleitung
verwendet werden�
– Der elektrische Anschluss, bzw� die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft
entsprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden�
– Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie die Technischen Anschlussbe-
dingungen der Energieversorgungsunternehmen sind unbedingt zu beachten!
– Ein allpoliger Netztrennschalter/Revisionsschalter, mit mindestens 3 mm Kontaktönung (VDE 0700 T1 7.12.2 / EN
60335-1) ist zwingend vorgeschrieben!
– Netzform, Spannung, Frequenz und Stromaufnahme müssen mit den Angaben des Leistungsschildes übereinstim-
men.
Abb�17
Wand
Abb�18
Flexible Manschette FM
Abb�19
Befestigung an der Wand
mit elastischer Unterlage
m
GEFAHR
m
WARNUNG
nmr
m
WARNUNG
