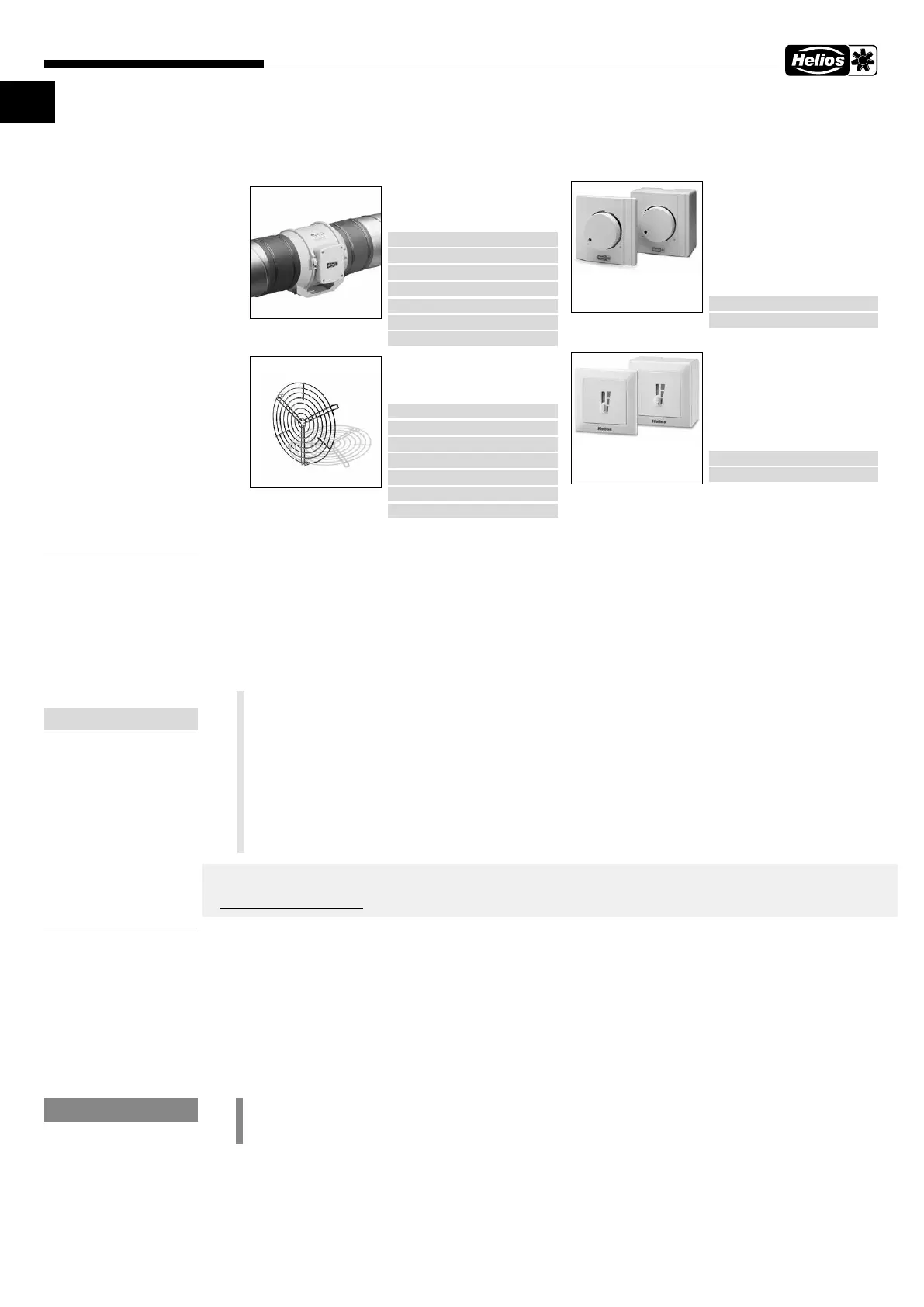

3�4 Accessoires
L’utilisation d’accessoires non conseillés ou proposés par Helios n’est pas permise. Les dégâts causés par cette
mauvaise utilisation ne sont pas pris en charge par la garantie. D’autres accessoires sont disponibles dans le cata-
logue ou sur www.heliosselect.de.
4�1 Description des fonctionnalités
Les ventilateurs sont régulables par variation progressive de vitesse par signal 0 - 10 V. Les appareils sont livrés de série
avec un potentiomètre, dans un sachet en polyéthylène, pour le réglage de la tension de commande. Ce potentiomètre
peut être raccordé en cas de besoin. Il est ainsi possible de régler une vitesse de ventilation quelconque entre la vitesse
minimale et la vitesse maximale. Il est également possible d‘utiliser les potentiomètres (type PU/A 10), les interrupteurs
à trois étages (type SU/A) de le catalogue d‘accessoires d‘Helios. Pour une régulation de vitesse commandée par cap-
teur, il est possible d‘utiliser le système de régulation universel (type EUR EC) ou le régulateur électronique de pression/
température diérentiel EDR / ETR.
m
Commutation:
La mise en marche et l’arrêt fréquents des ventilateurs EC peuvent être eectués par l’entrée de com-
mande 0-10 V en coupant le signal de commande à 0 V�
Ceci est valable en utilisant un potentiomètre externe ou un signal externe 0-10 V de la gestion technique
du bâtiment� La désactivation est également possible en fonction du type par une entrée de validation�
Cela permet de ménager l‘électronique et d‘assurer une longue durée de vie� Si cela n‘est pas facilement
réalisable, comme par exemple en cas de fonctionnement avec un potentiomètre interne, cela peut égale-
ment se faire en coupant l‘alimentation secteur�
m
En cas de fortes vibrations et/ou nuisances sonores, procéder à une maintenance selon les consignes de
la section1�5�
5�1 Contenu de la livraison / Composition
Les ventilateurs sont livrés de série en tant qu’unité complète, c’est-à-dire prêts à raccorder. Ils peuvent être installés
dans n’importe quelle position: horizontalement, verticalement ou en biais (voir Fig.13).
Composé d’une enveloppe en plastique avec étriers de serrage intégrés, d’un moteur, d’une turbine et d’un potentio-
mètre (inclus dans le polysachet). MV EC 200-315 : les deux raccords sont équipés d‘un joint à lèvres en caoutchouc
souple (voir chapitre 3.2). Un boîtier électronique se situe à l’extérieur pour le raccordement des câbles d’alimentation
et de commande. Afin d’éviter d’éventuels dégâts ou salissures sur chantier ou lors du transport, retirer l’unité MV EC
de l’emballage juste avant le montage.
5�2 Préparation à l’installation
m
ATTENTION
Risque de coupures ou d’égratignures sur les bords tranchants� Porter des gants de sécurité lors de la vérifi-
cation de la libre rotation de la turbine!
Le ventilateur est livré de série sous forme d’unité complète prête à raccorder. Les ventilateurs EC peuvent être installés
dans n’importe quelle position à l’intérieur d’un réseau de gaines. L’installation et la mise en service doivent s’eectuer
une fois que tous les autres travaux sont terminés et que le nettoyage de fin de chantier est eectué, afin d’éviter tout
risque de dégât ou de salissure. Afin d’éviter toute déformation du caisson du ventilateur et, par conséquent, la forma-
tion d’éraflures sur la turbine, la fixation doit être plane et susamment stable.
Après l’ouverture de l’emballage et avant le début du montage, vérifier les points suivants:
– dégâts de transport éventuels,
– pièces tordues ou cassées,
FM – Manchette souple
Description, voir le catalogue
général
FM 100 Réf. n° 1681
FM 125 Réf. n° 1682
FM 150 Réf. n° 1683
FM 160 Réf. n° 1684
FM 200 Réf. n° 1670
FM 250 Réf. n° 1672
FM 315 Réf. n° 1674
PU/A 10
Potentiomètre
Pour la commande directe
et la définition de valeurs de
consigne pour les ventilateurs
EC avec une entrée potentio-
mètre.
PU 10 Réf. n° 1734
PA 10 Réf. n° 1735
MVS – Grille de protection
Description, voir le catalogue
général
MVS 100 Réf. n° 6071
MVS 125 Réf. n° 6072
MVS 150 Réf. n° 6073
MVS 160 Réf. n° 6074
MVS 200 Réf. n° 6075
MVS 250 Réf. n° 6076
MVS 315 Réf. n° 6077
SU/A-3
Interrupteur à trois étages
Il permet de commander les
ventilateurs EC selon trois
niveaux, avec une entrée de
commande de 0 – 10V DC.
SU-3 10 Réf. n° 4266
SA-3 10 Réf. n° 4267
CHAPTER 4
FONCTIONNALITÉS
REMARQUE
Toutes les informations et remarques suivantes sont exclusivement destinées à un
électricien qualifié!
CHAPTER 5
INSTALLATION
m
ATTENTION
n
