Caissons centrifuges – SilentBox
®
SB ...
Notice de montage et d‘utilisation

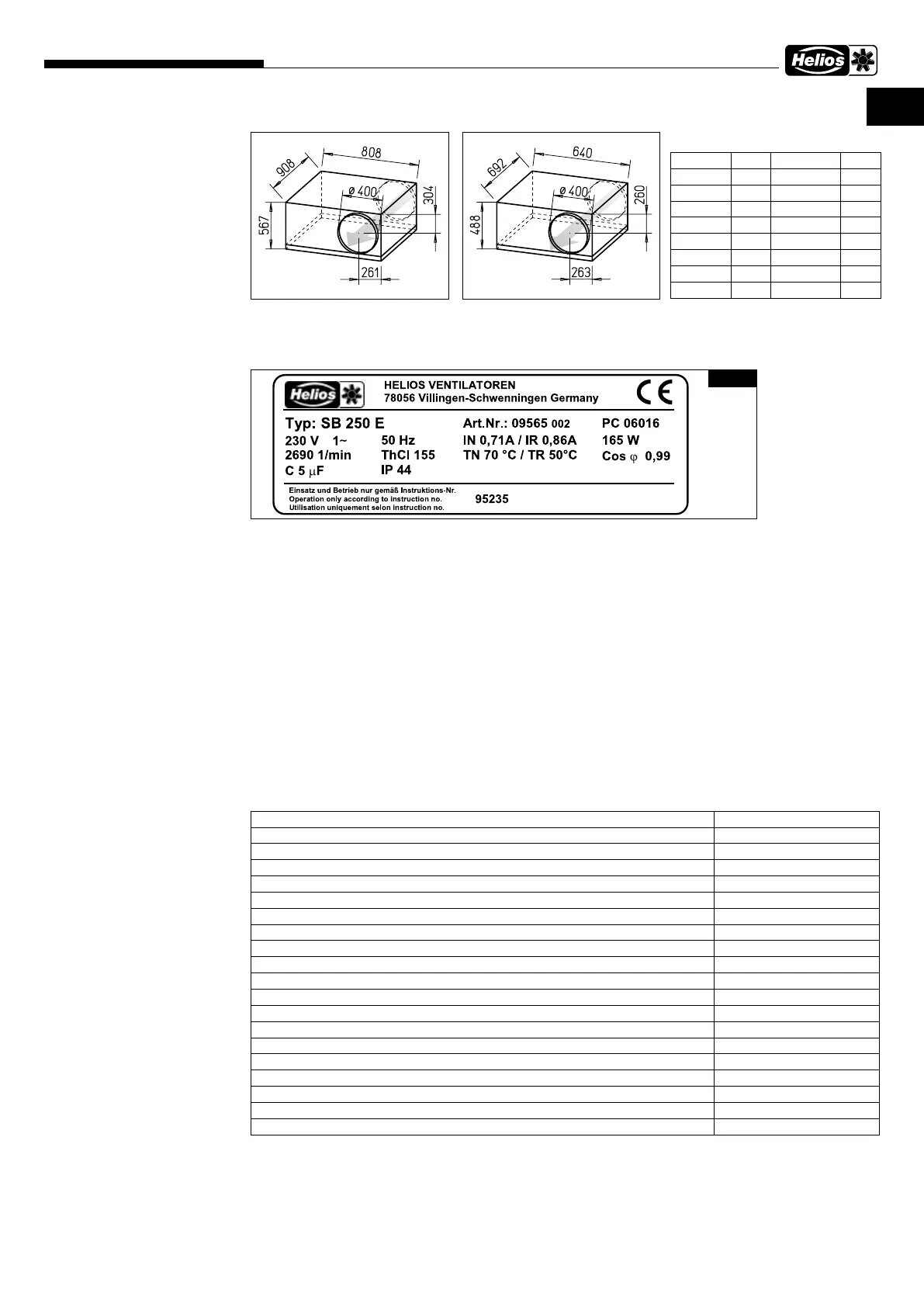

3.1 PLAQUE SIGNALÉTIQUE
Exemple :
Légende de la plaque signalétique du ventilateur :
Le numéro d’article, le SNR (numéro de série) et le PC (code de production) sont des numéros qui permettent d’identifier le ventilateur.
3.1.1 Plaque signalétique du moteur
Les données techniques du moteur sont indiquées sur la plaque signalétique du moteur.
3.2 Accessoires
L’utilisation d’accessoires non conseillés ou proposés par Helios n’est pas permise. Les dégâts causés par cette
mauvaise utilisation ne sont pas inclus dans la garantie.
Système de gaine :
L’ensemble des composants Helios correspond aux normes de diamètres de gaines standards. Elles peuvent être en
tôle d’acier, en aluminium flexible, en synthétique, etc. Veiller à bien respecter les normes de sécurité incendie.
5
FR
SBD 400 N° Réf. 9623
Dimension en mm
Manchettes souples FM..
Clapets anti-retour RSKK / RSK
Volets extérieurs automatiques VK..
Grille d‘aération extérieure G / RAG..
Grilles de protection pour RR et RRK Ex SGR
Plots anti-vibratoires pour traction SDZ
Plots anti-vibratoires pour pression SDD
Régulateurs électroniques pour ventilateurs 1~ (encastré) ESU..
Régulateurs électroniques pour ventilateurs 1~ (apparent) ESA..
Régulateurs à transformateur pour ventilateurs 5 étages TSW / TSD
Régulateurs électroniques pour ventilateurs 3 ~ (triphasés) ESD
Régulateurs à transformateur avec protection du moteur MWS/RDS..
Disjoncteurs moteurs MW / MD
Gaines acoustiques souples FSD..
Batterie eau chaude WHR
Kit de régulation pour batterie eau chaude WHR WHS HE.. / WHST..
Batterie électrique EHR-R..
-avec régulation de température intégré EHR-R.. TR
Régulateur de température pour EHR-R.. EHS
Caisson filtre LFBR..
Types Types
SB 125 A 12 kg SB 315 45 kg
SB 125 C 12 kg SBD 315 B 43 kg
SB 160 B 13 kg SBD 315 A 46 kg
SB 160 D 11 kg SB 355 47 kg
SB 200 C 19 kg SBD 355 47 kg
SB 200 D 20 kg SB 400 61 kg
SB 250 C 18 kg SBD 400 47 kg
SB 250 E 34 kg
Dimension en mm
SB 400 N° Réf. 6159
Fig. 3
Adresse du fabricant
Symbole des ventilateurs
CE = marquage CE
Série :
SB = description du modèle
250 = taille
Numéro d’article
Code de production / Année de fabri-
cation
Tension ou plage de tension / Fréquence
Courant nominal / commande
Puissance absorbée
Vitesse nominale / Classe d‘isolation du moteur
Temp.de fluide max. en fonctionnement nominal
Cosinus
Condensateur / Protection
Notice de montage et d‘utilisation / N° d‘impression
