3.1 Typenschild
B
eispiel:

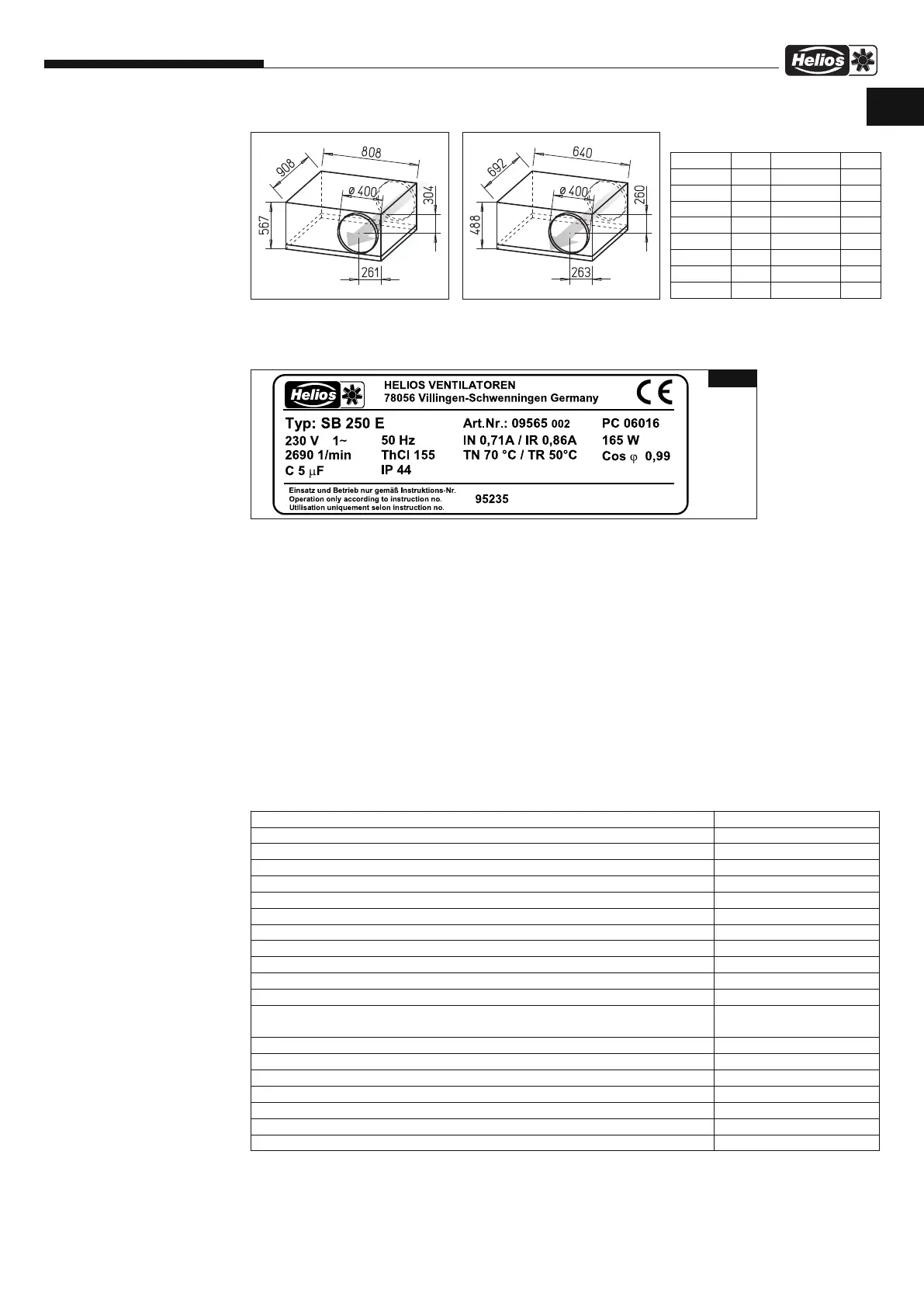

Zeichenschlüssel Typenschild Ventilator:
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
3.1.1 Motortypenschild
Technische Daten des Motors sind dem Motortypenschild zu entnehmen!
3.2 Zubehör
Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell
auftretende Schäden unterliegen nicht der Gewährleistung.
Rohrsystem:
Sämtliche Helios Systemkomponenten sind auf Normrohr-Ø abgestimmt. Es können, z.B. starre Wickelfalzrohre, fle-
xible Aluminium- oder auch Kunststoffrohre eingesetzt werden. Bei mehr als zwei Geschossen sind jedoch die Brand-
schutzbestimmungen zu beachten.
5
Radial-Rohrventilatoren – SilentBox
®
SB ...
Montage- und Betriebsvorschrift
D
SBD 400 Best.-Nr. 9623
Maße in mm
Flexible-Verbindungsmanschette FM..
Rohrverschlussklappe RSKK / RSK
Außenwandverschlussklappe VK..
Außenwandabdeckgitter G / RAG..
Schutzgitter SGR
Schwingungsdämpfer für Zugbelastung SDZ
Schwingungsdämpfer für Druckbelastung SDD
Elektronischer Drehzahlsteller (unterputz) ESU..
Elektronischer Drehzahlsteller (aufputz) ESA..
Trafo-Drehzahlsteller 5-stufig TSW / TSD
Elektronischer Drehzahlsteller für 3~Ventilatoren ESD
Trafo-Drehzahlsteller mit Motorvollschutzeinrichtung MWS/RDS..
Motorvollschutzgerät zum Anschluss
der eingebauten Thermokontakte
MW / MD
Flexibler Telefonie-Schalldämpfer FSD..
Warmwasser-Heizregister WHR
Temperatur-Regelsystem für Warmwasser-Heizregister WHS HE.. / WHST..
Elektro-Heizregister EHR-R..
-mit integrierter Temp.-Regelung EHR-R.. TR
Temperatur-Regelsystem für EHR-R.. EHS
Luftfilterbox LFBR..
Type Type
SB 125 A 12 kg SB 315 45 kg
SB 125 C 12 kg SBD 315 B 43 kg
SB 160 B 13 kg SBD 315 A 46 kg
SB 160 D 11 kg SB 355 47 kg
SB 200 C 19 kg SBD 355 47 kg
SB 200 D 20 kg SB 400 61 kg
SB 250 C 18 kg SBD 400 47 kg
SB 250 E 34 kg
Maße in mm
SB 400 Best.-Nr. 6159
Abb.3
qw
e
r
y
t
➊ Herstelleradresse
➋ Kennzeichnung der Ventilatoren:
CE = CE-Zeichen
➌ Ausführung:
SB = Typenbezeichnung
250 = Baugröße
➍ Artikelnummer
➎ Produktionscode / Herstelljahr
➏ Nennspannung / Frequenz
➐ Strom bei Nennbetrieb / Strom bei Regelbetrieb
➑ aufgenommene Leistung
➒ Nenndrehzahl / Motorisolationsklasse
➓ max. Fördermitteltemp. bei Nenn- / Regelbetrieb
s Kosinus
d Kondensator / Schutzart
f Montage- u. Betriebsvorschrift / Druckschriftnummer
ui
oas
d
f
