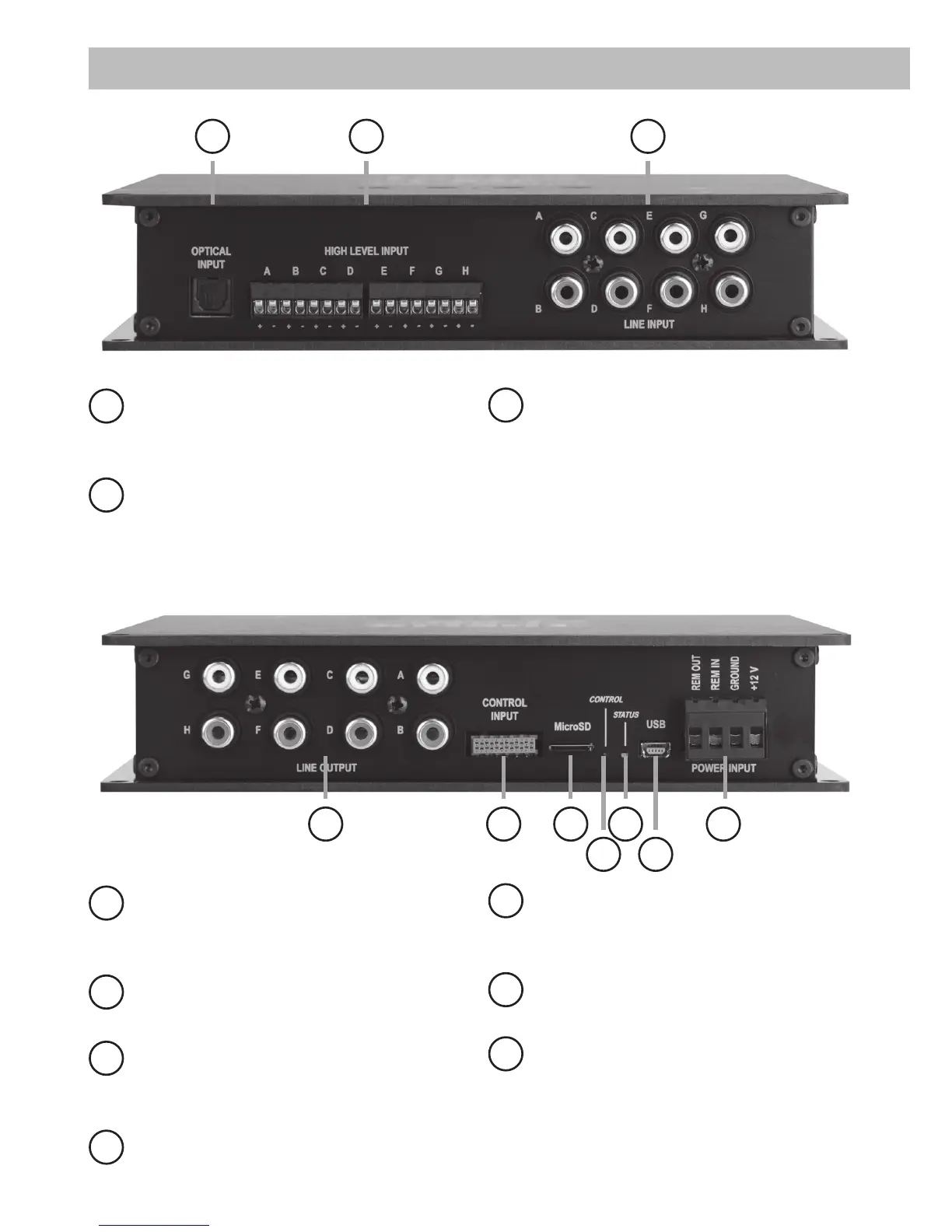

HELIX C-DSP Competition - Anschluss- und Bedienelemente

4
Line Output
Vorverstärkerausgänge zum Anschluss des/der
Verstärker/s
5
Control Input
Dient zum Anschluss des HELIX DSP Zubehörs
6
MicroSD Kartenleser
Dient zum Einspielen von Betriebssoftware-
Updates und kompletten DSP-Setups
7
Control Taster
Zum Umschalten oder Löschen der Setups
8
Status LED
Die Status-LED zeigt den Betriebszustand des
DSP an
9
USB-Eingang
Zum Anschluss an den Computer
10
Power Input
Zum Anschluss an die Bordnetzspannung mit
einem zusätzlichen Remote Ein- und Ausgang.
Der Remoteausgang muss in jedem Fall zum
Einschalten der Verstärker genutzt werden
Anschluss- und Bedienelemente
3
5 6
7
8
9
1
Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale
2
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge
3
Line Input
Cinch-Eingänge zum Anschluss eines Vorver-
stärkersignals
1 2 3
4 10
