Bohrungsdurchmesser. Ø3,5 mm
Schrauben 6 x 40 (2 Stück)
100
2 0 D5
1300
min 1900
A A365
500
J
333 B

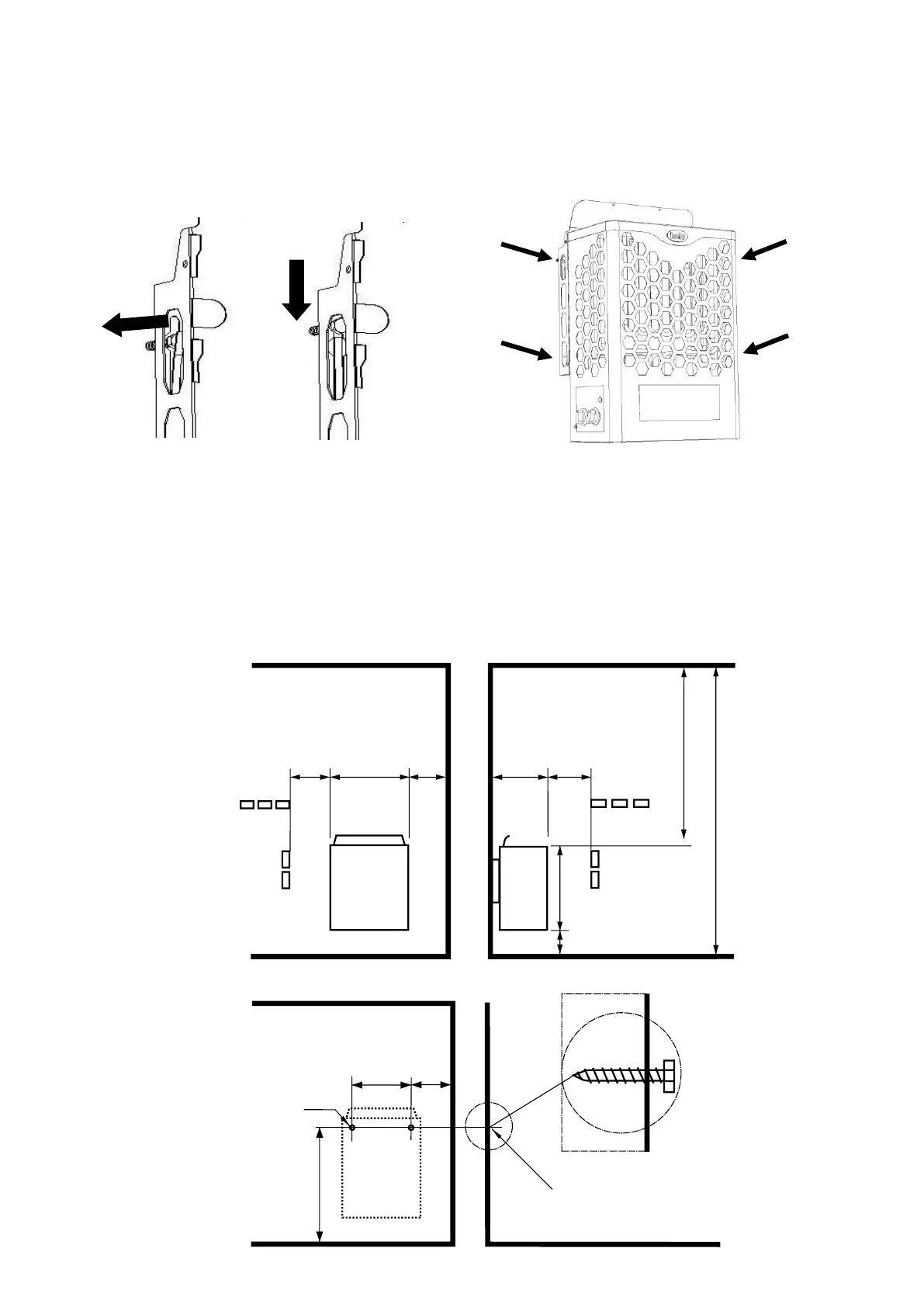

Installation des Helo Qlick-Fix Saunaofens
Der Saunaofen ist unter Berücksichtigung der auf Seite 4 in Tabelle angegebenen Sicherheitsabstände zu installieren.
Als Befestigungsunterlage reicht ein dünnes Paneel nicht aus, die Befestigungsunterlage muss mit einem hinter dem
Paneel zu montierenden Brett verstärkt werden. Die auf Seite 4 in Tabelle angeführten Mindestabstände sind
einzuhalten, auch wenn das Wandmaterial feuerfest sein sollte.
Die Wände und die Decke dürfen nicht mit einem leichten Schutz geschützt werden, wie z. B. mit faserverstärkten
Zementplatten, da dies zu Brandgefahr führen kann.
In die Sauna darf nur ein Saunaofen installiert werden
Sicherheitsabstände für das Saunaheizgerät
In Tabelle 1 finden Sie den minimalen Sicherheitsabstand zu
Wand B und Boden J. Bitte verwenden Sie zur Positionierung
der Befestigungslöcher die Installationsanleitung. Bohren Sie
ein 3,5 mm Hilfsloch in das Paneel und befestigen Sie
die 6 x 40 mm Befestigungsschrauben (2 St.) in der Wand.
Lassen Sie zwischen dem Schraubenkopf und der Wand
einen Spalt von 1-2 mm frei. Die Riegel verschließen sich
und verhindern, dass der Saunaofen ohne Werkzeug an-
gehoben werden kann.
Für die Wartung kann der Saunaofen bei Bedarf von der
Wandhalterung abgenommen werden werden, indem
die 4 an der Seite befindlichen Schrauben gelöst werden.
BITTE BEACHTEN! Die Steine müssen vor dem
Abnehmen des Saunaofens entfernt werden. Schieben Sie
den Saunaofen nach oben und ziehen Sie ihn ab. Die
Befestigung erfolgt in umgekehrter Reihenfolge. In die
Ösen drücken, absenken und Schrauben anziehen.
Mindestabstände zu den
Halterungen (in mm)
