100
2 0 D5
1300
min 1900
A A365
500
J
333 B
Helo Qlick-Fix – instalacja pieca
Piec należy zainstalować w saunie zgodnie z odległościami bezpieczeństwa podanymi w tabeli na stronie 4. Cienki panel
nie jest wystarczający jako podstawa montażowa, podstawa montażowa musi być wzmocniona płytą za panelem. Tabela
na stronie 4 zawiera minimalne odległości, których należy przestrzegać, nawet jeśli materiał ściany jest materiałem
niepalnym.
Ściany ani stropy nie mogą być wykonane z materiału kartonowo-gipsowego wzmacnianego włóknami lub innej lekkiej
okładziny, ponieważ stwarzają one zagrożenie pożarem.
W saunie można zainstalować tylko jeden piec.

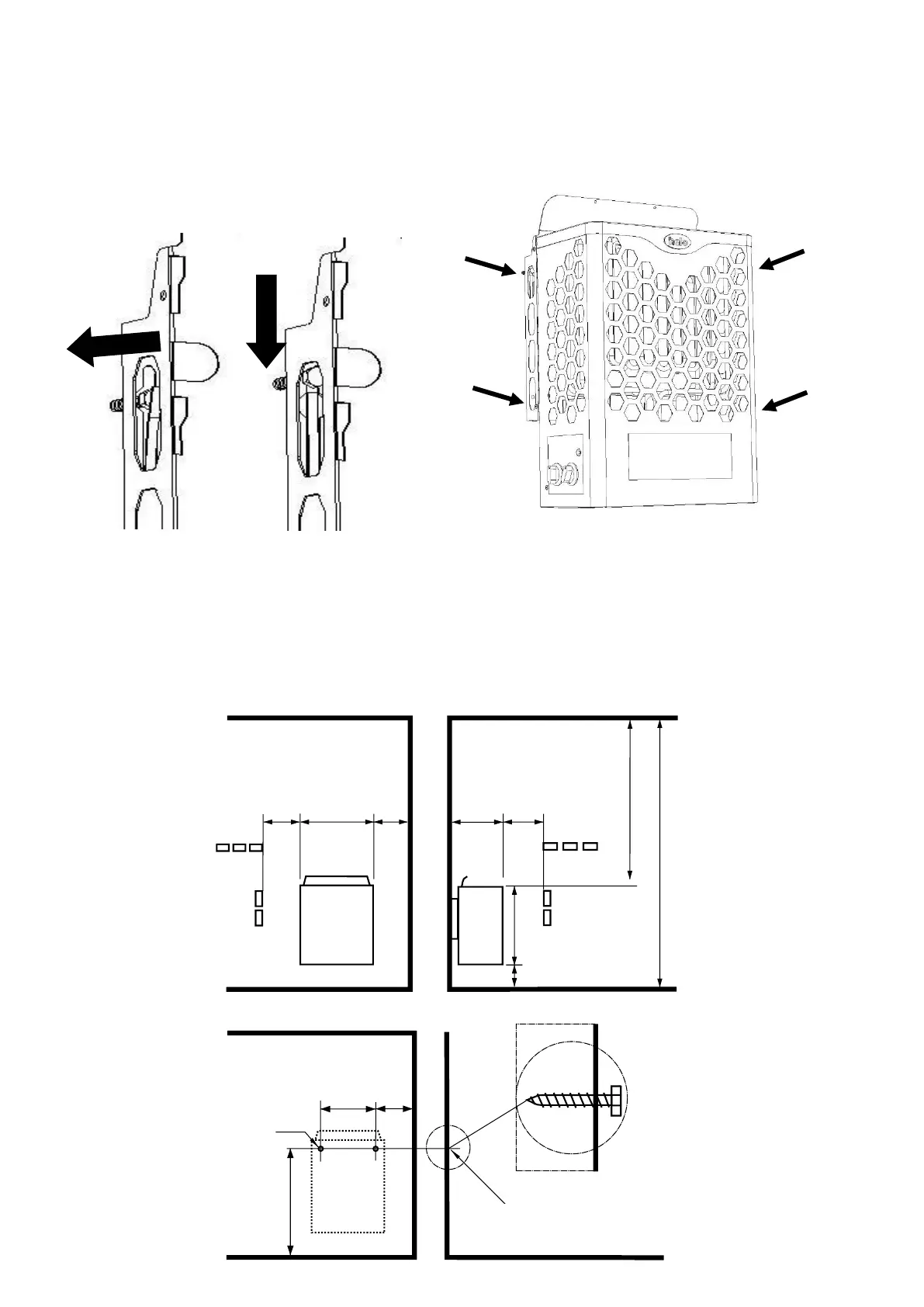

Instalacja pieca do sauny
Minimalne odległości do
Wspornika (mm)
Minimalna bezpieczna odległość od ściany B i podłogi J jest
podana w tabeli 1. Ustalić miejsca otworów za pomocą szablonu
montażowego. Wywiercić otwór pilotowy 3,5 mm w panelu i
zamocować 6 śrub mocujących 40 mm (2 szt.) w ścianie.
Pozostawić szczelinę o szerokości 1-2 mm pomiędzy łbem śruby
a ścianą. Zamontować piec, wciskając go na miejsce przez
otwory i opuszczając. Języki blokują piec, zapobiegając jego
podnoszeniu bez użycia narzędzi.
Podczas konserwacji piec można w razie potrzeby
zdemontować z uchwytu ściennego, odkręcając 4 śruby
po bokach.
UWAGA! Kamienie należy usunąć przed demontażem
pieca. Przesunąć piec w górę i pociągnąć na zewnątrz.
Zamontować ponownie w odwrotnej kolejności. Wcisnąć
w szczeliny, opuścić i dokręcić śruby.
