Helo Qlick-Fix kiukaan asennus
Kiuas asennetaan saunaan sivulla 4 taulukon olevia suojaetäisyyksiä noudattaen. Kiinnitysalustaksi ei riitä ohut
paneeli, kiinnitysalusta on vahvistettava paneelin taakse tulevalla laudalla. Sivulla 4 taulukossa annettuja
minimi etäisyyksiä on noudatettava, vaikka seinämateriaali olisi palamatonta ainetta.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se voi
aiheuttaa palovaaran.

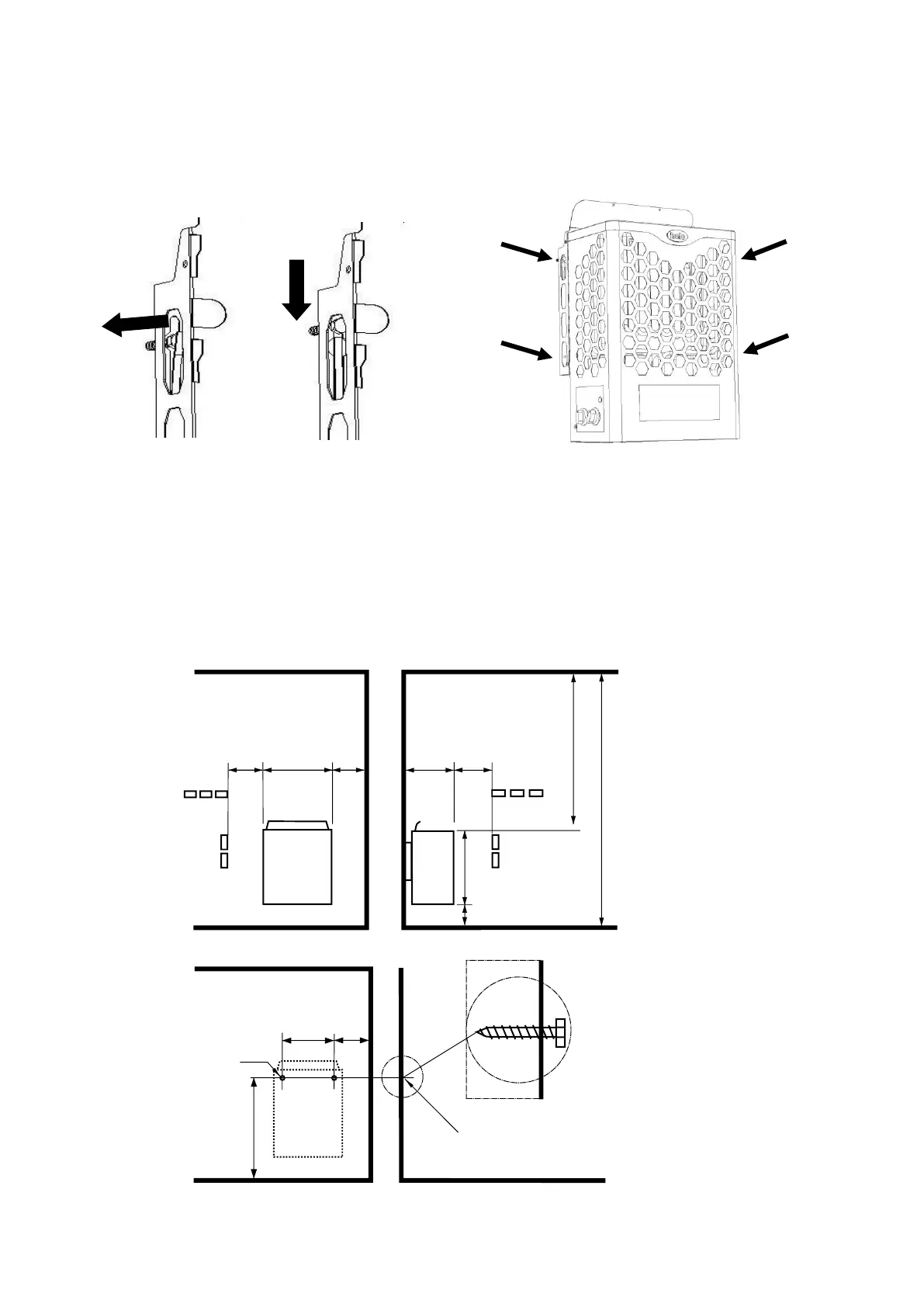

Kiukaan asennus
Katso taulukosta minimi suojaetäisyys seinään B ja latti-
aan J. Käytä asennuspaperia kiinnitys reikien
paikantamiseen. Poraa 3,5 mm apureikä paneeliin ja
kiinnitä 6 x 40 mm kiinnitysruuvit (2 kpl) seinään. Jätä
rakoa ruuvin kannasta seinään 1-2 mm. Asenna kiuas
työntämällä paikoilleen reiistä ja laske alas. Kielet
lukitsevat kiukaan estäen nostamisen ilman työkalua.
Huoltoa tehdessä voidaan kiuas tarvittaessa irrottaa
seinätelineestä avaamalla sivuissa olevat ruuvit 4 kpl.
HUOM! Kivet pitää poistaa ennen kiukaan irrottamista.
Kiuas liuutetaan ylöspäin ja vedetään ulospäin. Kiinnitys
päinvastaisessa järjestyksessä. Painetaan hahloihin,
lasketaan alaspäin ja kiinnitetään ruuvit.
Seinätelineen minimi
asennusmitat (mm)
