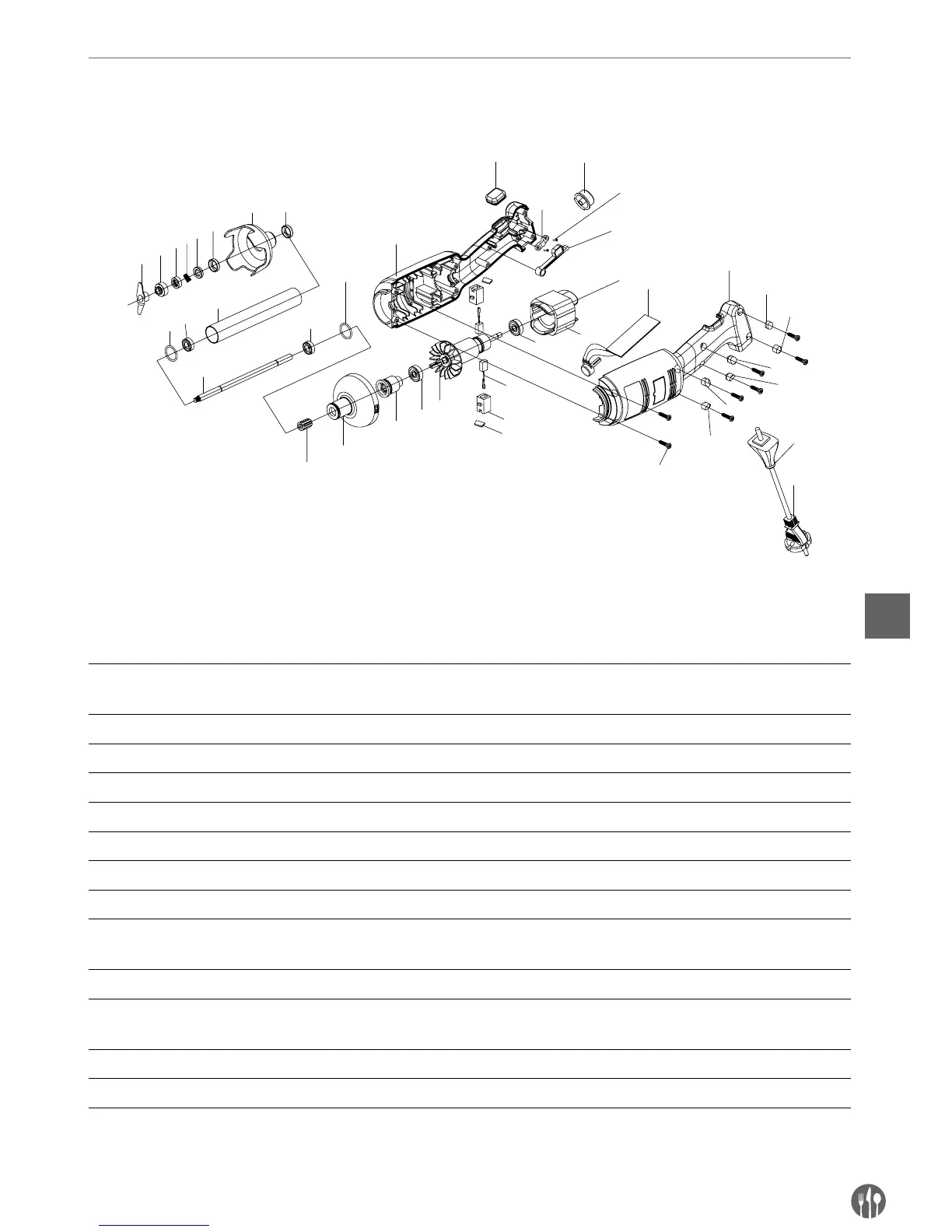

Schema explodată și lista componentelor pentru modelul 222140
Modelul 222140
1
2
4
5
6
7
9
10
11
12
10
9
13
14
15
16
17
19
18
16
20
22
23
25
29-1
31
21
27
24
22
29-2
29-3
29-4
29-5
29-6
30
28
3
26
8
18-1
Lista componentelor – modelul 222140 unitatea principală și tija de amestecare
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
1 Lamă 14 Carcasă din plastic pentru
capul mixerului
26 Şurub placă de apăsare
2 Inel convex 15 Manşonul penei de ghidare 27 Ax oscilant comutator
3 Arc inelar din grafit 16 Rulment 28 Şurub carcasă
4 Arc din grafit 17 Rotor 29-1 Sistem de blocare pe şurub 28-1
5 Inel ceramic 18 Perie cilindru 29-2 Sistem de blocare pe şurub 28-2
6 Manşonul inelului ceramic 18-1 Capac perie 29-3 Sistem de blocare pe şurub 28-3
7 Protecţie cuţit 19 Perie 29-4 Sistem de blocare pe şurub 28-4
8 Manşonul rulmentului 20 Stator 29-5 Sistem de blocare pe şurub 28-5
9 Inel etanşare 21 Panou de control cu
variator de viteză PCB
29-6 Sistem de blocare pe şurub 28-6
10 Rulment W688Z 22 Carcasă stânga şi dreapta 30 Înveliş cablu
11 Tub S/S 23
Dispozitiv protector de
blocare din cauciuc
31 Cablu de alimentare
12 Ax de ieşire 24 Placă de apăsare
13 Pană de ghidare 25 Buton de reglare a vitezei
