28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9

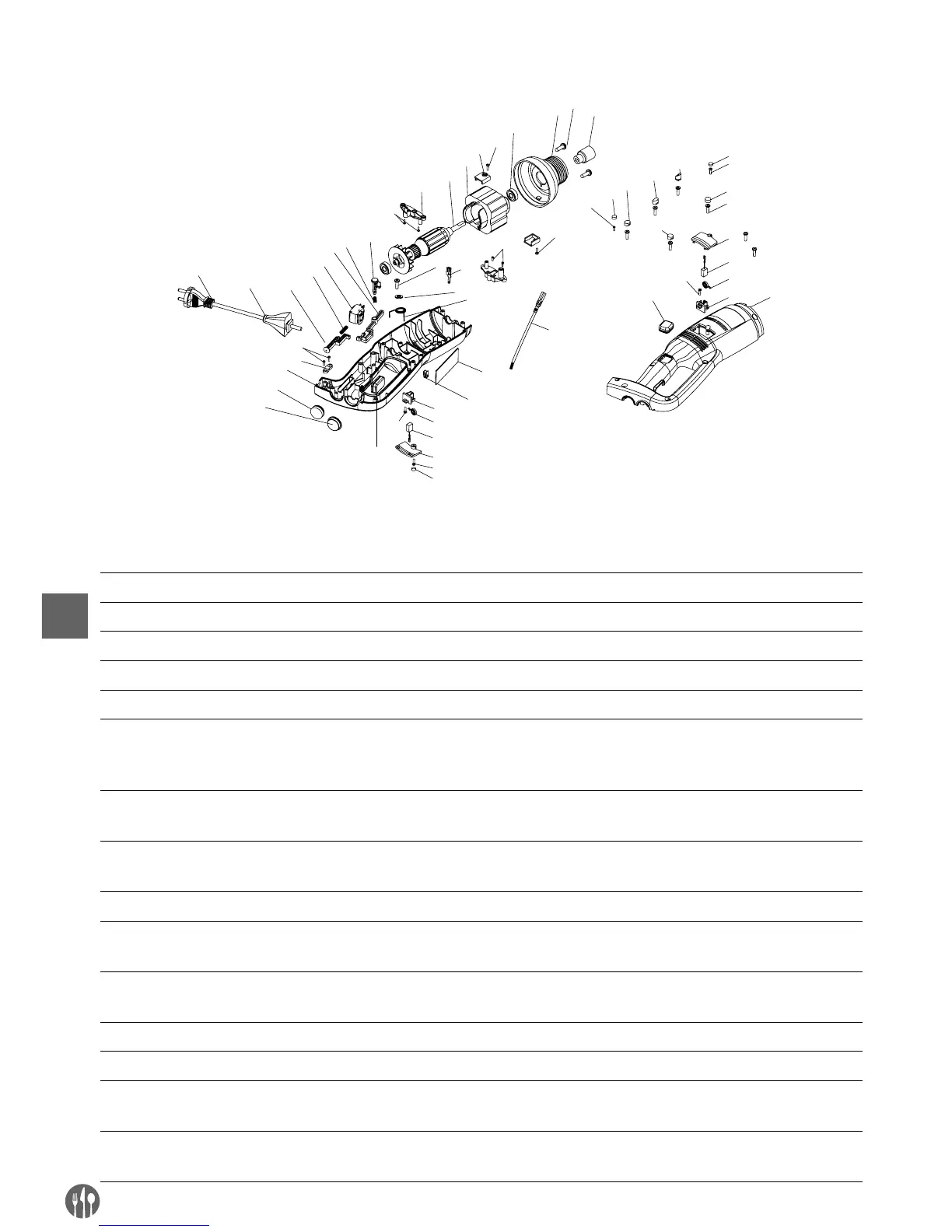

Lista componentelor – modelele 222171 și 222188 (Doar unitatea principală)
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
1-1 Sistem de blocare pe şurub 1 11 Carcasă stânga 26 Înveliş cablu
1-2 Sistem de blocare pe şurub 2 12 Manşonul penei de ghidare 27 Cablu de alimentare
1-3 Sistem de blocare pe şurub 3 13 Cap din aluminiu 28 Şurub placă de apăsare
1-4 Sistem de blocare pe şurub 4 14 Rulment 608 29 Placă de apăsare
1-5 Sistem de blocare pe şurub 5 15 Şurub placă fixă motor 30 Carcasă dreapta
1-6 Sistem de blocare pe şurub 6 16 Placă fixă motor 31 Înveliş din cauciuc pentru
butonul cu acţionare prin
apăsare
2 Şurub 3*12 CB 17 Stator IB350W/IB500W
(Variază în funcţie de model)
32 Buton de reglare a vitezei
3 Şurub 3*15 CB 18 Stator IB350W/IB500W
(Variază în funcţie de model)
33 Înveliş comutator
4 Şurub M4*1 19 Suport fix perie 34 Conector tată
5 Capac perie 20 Buton de blocare cu
acţionare prin apăsare
35 Panou de control al vitezei
6 Perie 21 Arc buton de blocare cu
acţionare prin apăsare
36
Arc ax oscilant comutator
7 Arc cilindru perie 3246 22 Ax oscilant comutator 37 Panou de control al vitezei
8 Suport perie 23 Comutator 38 Conector mamă
9 Şurub 3*12 CB 24 Arc buton de acţionare
prin apăsare
39 Cablu de legătură conector
mamă
10
Dispozitiv protector de
blocare din cauciuc
25
Buton de acţionare prin
apăsare
