Hendi 222140 - Page 112

112
RO

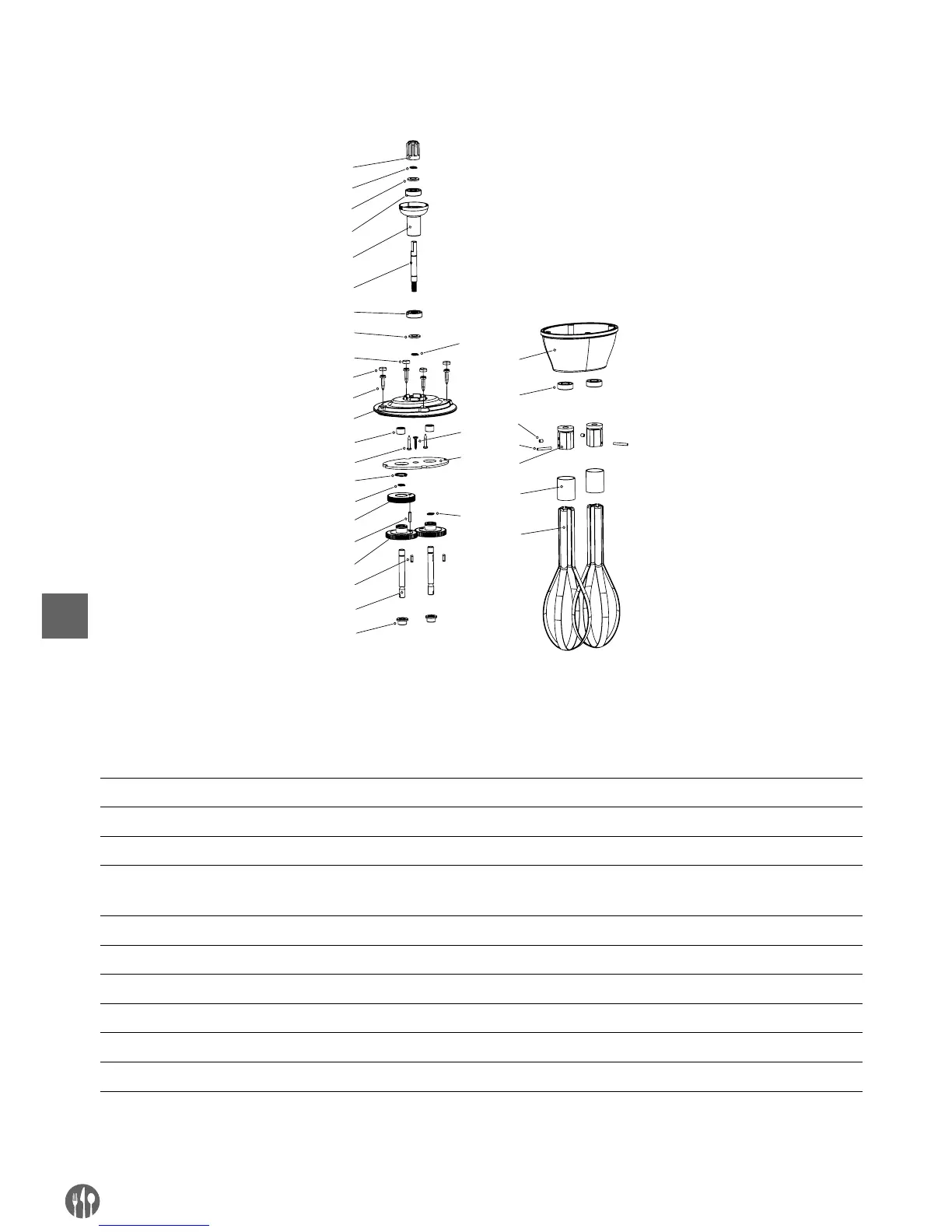

Tel (Opional) pentru modelul 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
Lista componentelor (opional): modelul 222164
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
1 Manşonul penei de ghidare 11 Rulment cu ace 21 Simering
2 Inel de prindere Ø8 12 Şurub 22 Şurub M4x5
3 Şaibă rulment 13 Inel de prindere Ø16 23 Pivot cilindric
4 Rulment 14 Pivot pentru angrenaj
elicoidal
24 Placă fixă
5 Manşon de legătură 15 Pivot cilindric 25 Inel din oţel
6 Pivot pentru angrenaj elicoidal 16 Angrenaj drept 26 Bară din oţel
7 Sistem de blocare pe şurub 2 17 Cheie 27 Deflector
8 Sistem de blocare pe şurub 1 18 Ax de ieşire 28 Şurub
9 Şurub carcasă 19 Manşonul axului
10 Capac superior 20 Capac inferior
