113
RO

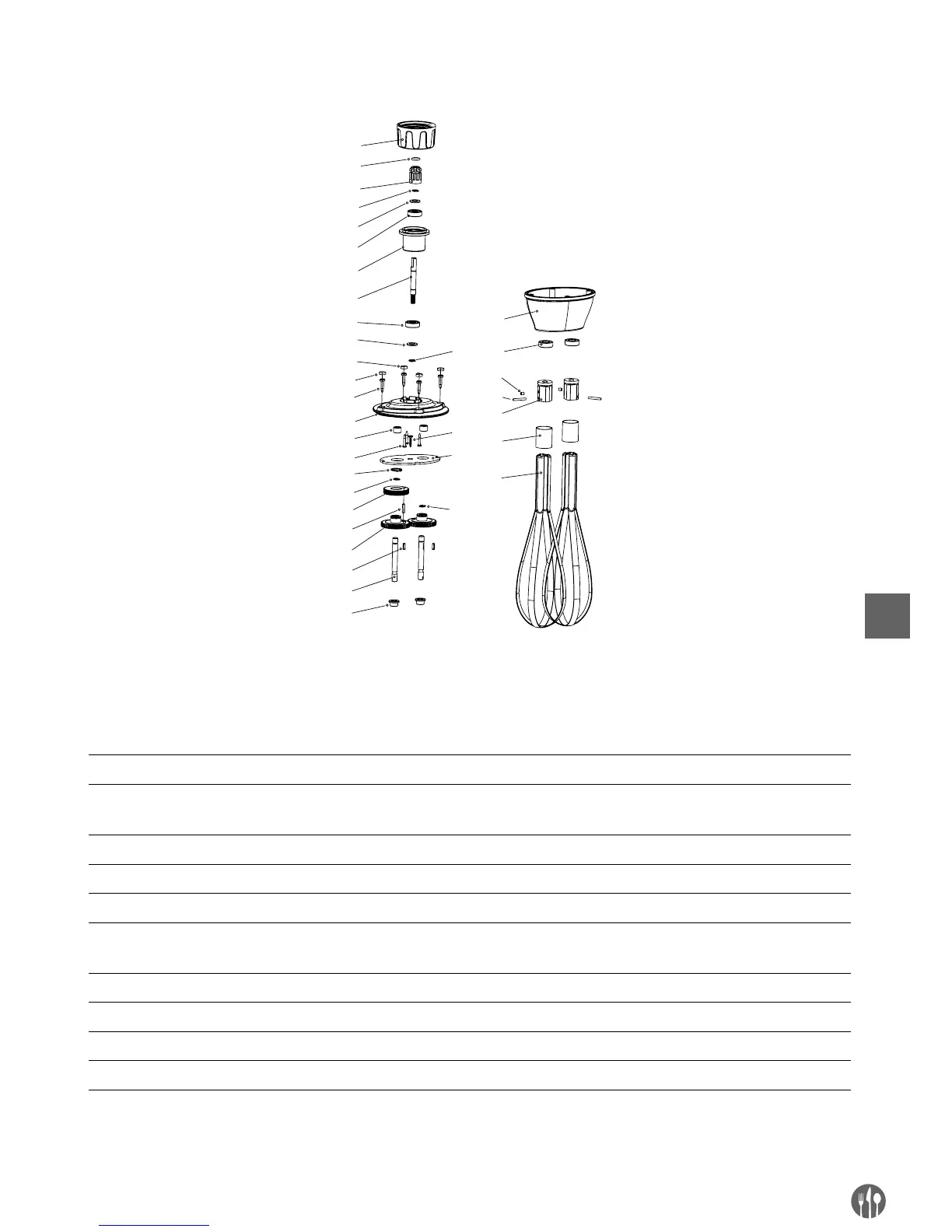

Tel (Opional) pentru modelele 222171, 222188
3
4
5
6
7
8
5
6
10
11
13
14
15
4
1
6
17
18
19
20
21
22
23
24
25
26
27
28
12
9
29
4
4
30
1
2
Lista componentelor (opional): modelul 222263
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
Nr.
comp.
Denumirea
componentei
1 Manșon de îmbinare 11 Rulment 21 Manşonul axului
2 Inel etanşare manşon pană
de ghidare
12 Manşon de legătură 22 Capac inferior
3 Manşonul penei de ghidare 13 Rulment cu ace 23 Simering
4 Inel de prindere Ø8 14 Şurub 24 Şurub M4x5
5 Simering 15 Inel de prindere Ø16 25 Pivot cilindric
6 Rulment 16 Pivot pentru angrenaj
elicoidal
26 Placă fixă
7 Manşon de legătură 17 Pivot cilindric 27 Inel din oţel
8
Pivot pentru angrenaj elicoidal 18 Angrenaj drept 28 Bară din oţel
9 Sistem de blocare pe şurub 2 19 Cheie 29 Deflector
10 Sistem de blocare pe şurub 1 20 Ax de ieşire 30 Şurub
