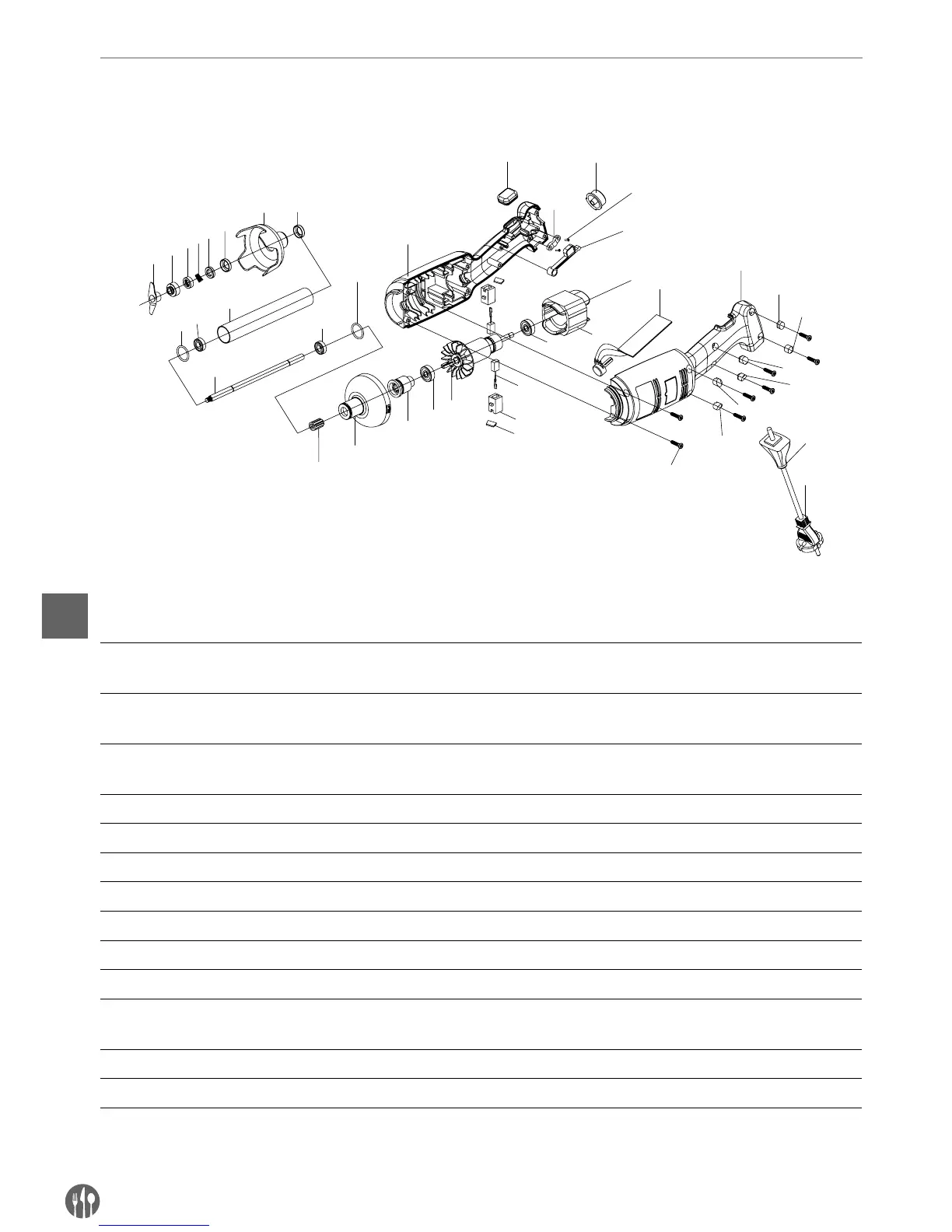

Взрыв схема и деталировка модели 222140
1
2
4
5
6
7
9
10
11
12
10
9
13
14
15
16
17
19
18
16
20
22
23
25
29-1
31
21
27
24
22
29-2
29-3
29-4
29-5
29-6
30
28
3
26
8
18-1
Деталировка - модель 222140 корпус и насадка для смешивания
Нр. Название запчасти Нр. Название запчасти Нр. Название запчасти
1 Нож 14 Пластиковый корпус
рабочей части
26 Болт прижимной планки
2 Выпуклое кольцо 15 Втулка шпонки 27 Соединительный стержень
переключателя
3 Графитовая кольцевая
пружина
16 Подшипник 28 Болт корпуса
4 Графитовое кольцо 17 Ротор 29-1 Резьбовой стержень 28-1
5 Керамическое кольцо 18 Основание щетки 29-2 Резьбовой стержень 28-2
6 Керамическая втулка 18-1 Защитная крышка щетки 29-3 Резьбовой стержень 28-3
7
Защитный элемент для ножа
19 Щетка 29-4 Резьбовой стержень 28-4
8 Втулка подшипника 20 Статор 29-5 Резьбовой стержень 28-5
9 Уплотнительное кольцо 21
Блок управления скоростями
29-6 Резьбовой стержень 28-6
10 Подшипник W688Z 22 Корпус (левая и правая части) 30 Защитный элемент кабеля
11 Втулка из нержавеющей
стали
23
Резиновый предохранитель
блокировки
31 Кабель питания
12 Выходная ось 24 Прижимная планка
13 Шпонка 25
Кнопка регулировки скорости
