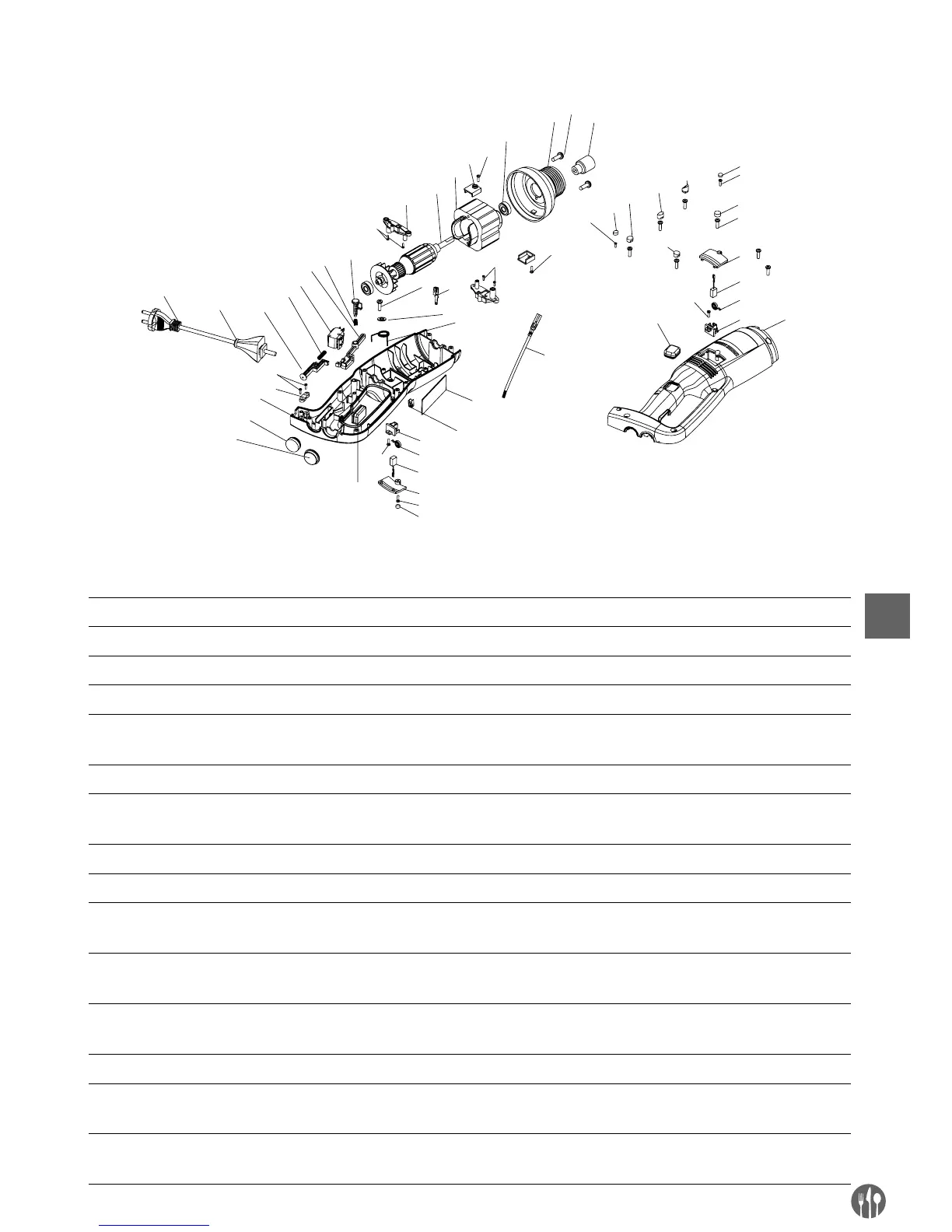

Деталировка моделей 222171 и 222188 (только корпус)
Нр. Название запчасти Нр. Название запчасти Нр. Название запчасти
1-1 Резьбовой стержень 1 11 Корпус левый 26 Защитный элемент кабеля
1-2 Резьбовой стержень 2 12 Втулка подшипника 27 Кабель питания
1-3 Резьбовой стержень 3 13 Алюминиевая головка 28 Болт прижимной планки
1-4 Резьбовой стержень 4 14 608 Подшипник 29 Прижимная планка
1-5 Резьбовой стержень 5 15 Болт крепежного элемента
двигателя
30 Корпус правый
1-6 Резьбовой стержень 6 16 Крепежный элемент двигателя 31 Резиновая кнопка
2 Болт 3*12 CB 17 Статор (в зависимости от
модели)
32 Кнопка регулировки
скорости
3 Болт 3*15 CB 18 Ротор (в зависимости от модели) 33 Гнездо переключателя
4 Болт M4*1 19 Крепежный держатель щетки 34 Штепсель
5 Защитная крышка щетки 20 Блокировочный нажимной болт 35 Блок управления
скоростями
6 Щетка 21 Пружина блокировочного болта 36 Пружина соединительного
стержня переключателя
7 3246 Пружина цилиндра
щетки
22 Соединительный стержень
переключателя
37 Блок управления
скоростями
8 Держатель щетки 23 Переключатель 38 Штепсельная розетка
9 Болт 3*12 CB 24 Пружина блокировочного болта 39 Кабель штепсельной
розетки
10
Резиновый предохрани-
тель блокировки
25 Нажимной болт
