Hendi 222140 - Page 129

129
RU
Насадка-венчик (опционально) для модели 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2

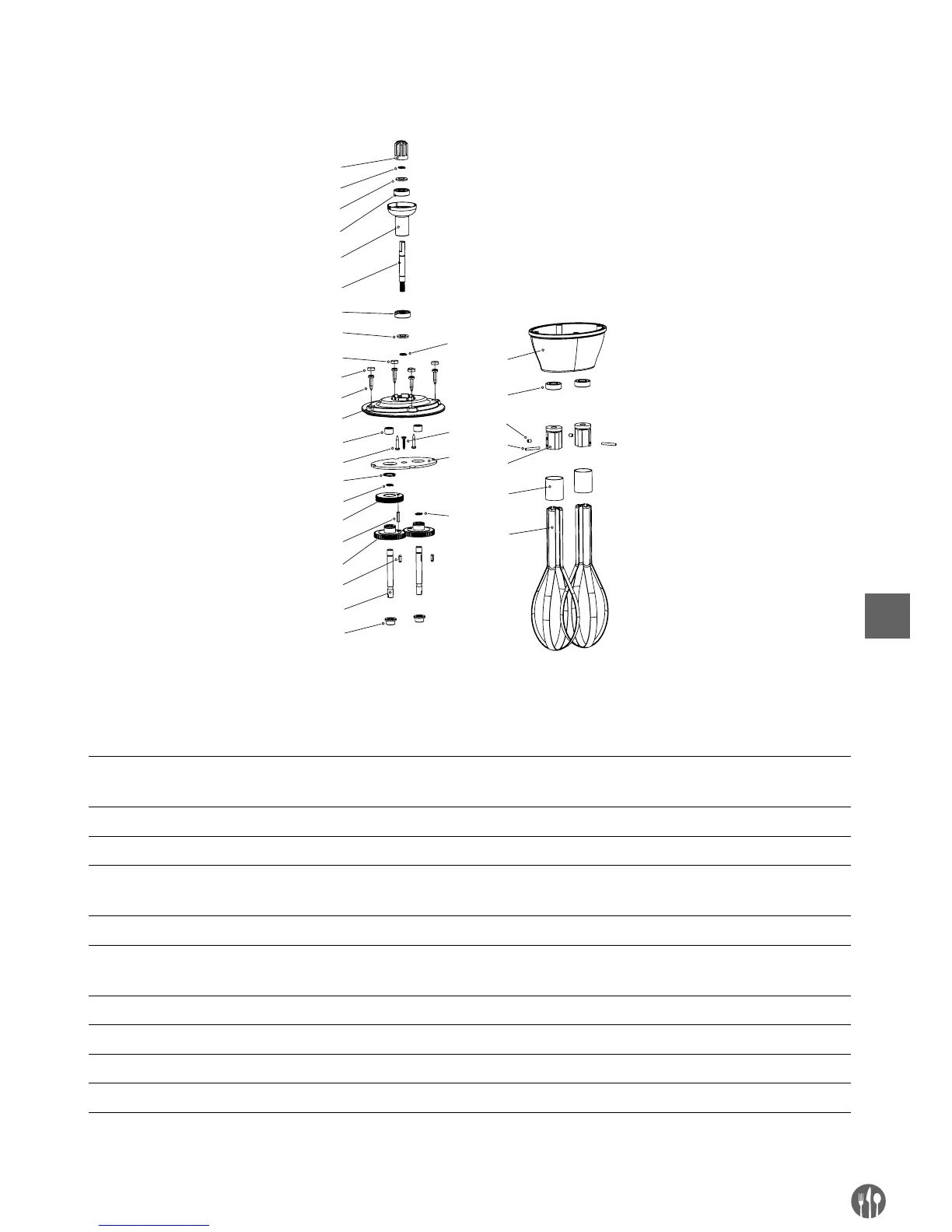

Деталировка - насадка-венчик (опционально): модель 222164
Нр. Название запчасти Нр. Название запчасти Нр. Название запчасти
1 Втулка подшипника 11 Игольчатый подшипник 21 Уплотнительная прокладка
для масла
2 Пружинное кольцо Φ8 12 Болт 22 Болт M4x5
3 Прокладка подшипника 13 Пружинное кольцо Φ16 23 Цилиндрический шип
4 Подшипник 14 Подшипник винтовой
шестерни
24 Крепежная планка
5 Соединительная втулка 15 Цилиндрический шип 25 Стальное кольцо
6 Подшипник винтовой
шестерни
16 Прямая шестерня 26 Стальной прут
7 Резьбовой стержень 2 17 Кнопка 27 Решетка
8 Резьбовой стержень 1 18 Выходная ось 28 Болт
9 Болт корпуса 19 Втулка насадки
10 Верхняя крышка 20 Нижняя крышка
