Hendi 222140 - Page 130

130
RU
НАСАДКАВЕНЧИК (ОПЦИОНАЛЬНО) ДЛЯ МОДЕЛЕЙ 222171 И 222188
3
4
5
6
7
8
5
6
10
11
13
14
15
4
1
6
17
18
19
20
21
22
23
24
25
26
27
28
12
9
29
4
4
30
1
2

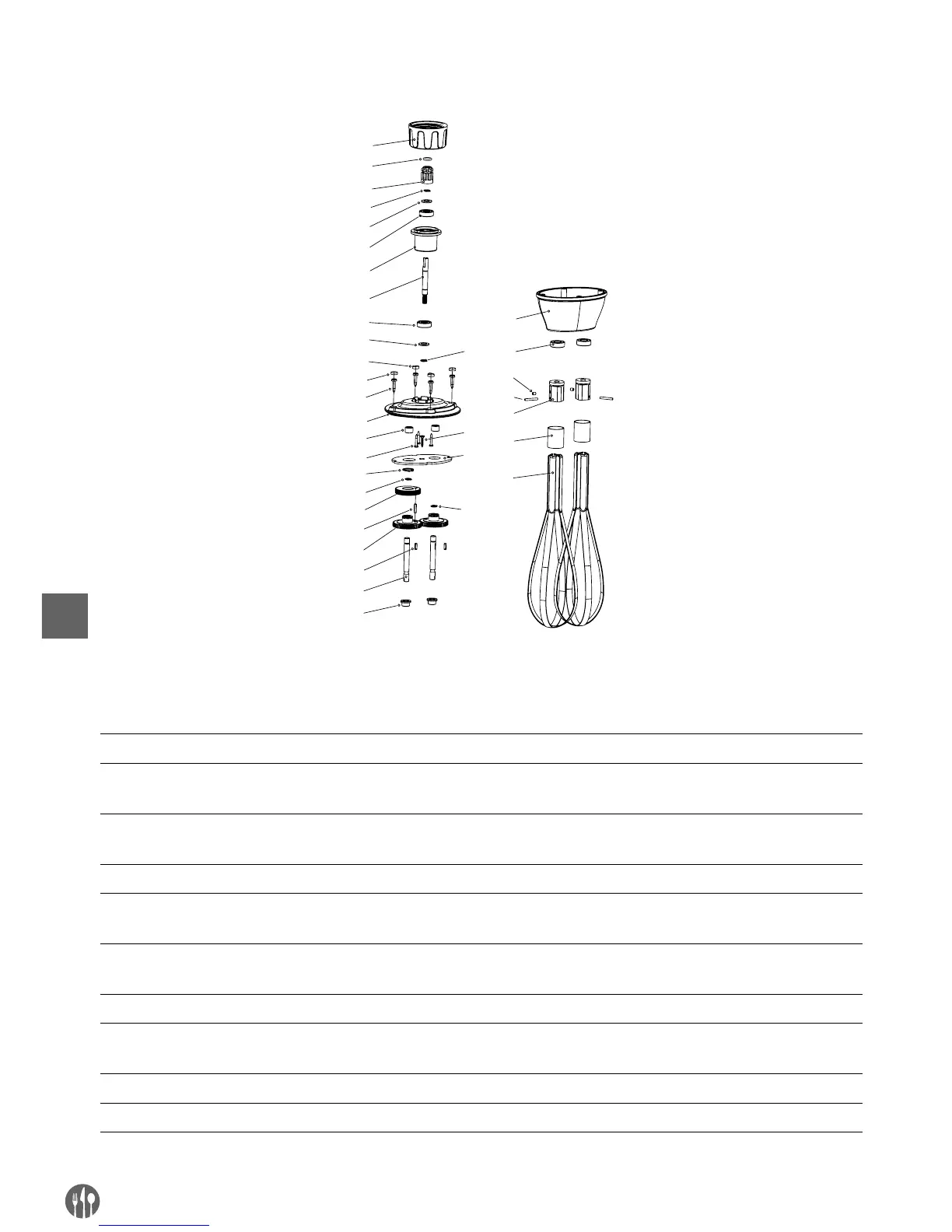

ДЕТАЛИРОВКА - НАСАДКА-ВЕНЧИК (ОПЦИОНАЛЬНО): МОДЕЛЬ 222263
Нр. Название запчасти Нр. Название запчасти Нр. Название запчасти
1 Крепежная втулкаa 11 Болт корпуса 21 Втулка насадки
2 Уплотнительное кольцо
втулки подшипника
12 Верхняя крышка 22 Нижняя крышка
3 Втулка подшипника 13 Игольчатый подшипник 23 Уплотнительная прокладка
для масла
4 Пружинное кольцо Φ8 14 Болт 24 Болт M4x5
5 Уплотнительная прокладка
для масла
15 Пружинное кольцо Φ16 25 Цилиндрический шип
6 Подшипник 16 Подшипник винтовой
шестерни
26 Крепежная планка
7 Соединительная втулка 17 Цилиндрический шип 27 Стальное кольцо
8 Подшипник винтовой
шестерни
18 Прямая шестерня 28 Стальной прут
9 Резьбовой стержень 2 19 Кнопка 29 Решетка
10 Резьбовой стержень 1 20 Выходная ось 30 Болт
