Hendi 222140 - Page 142

142
GR

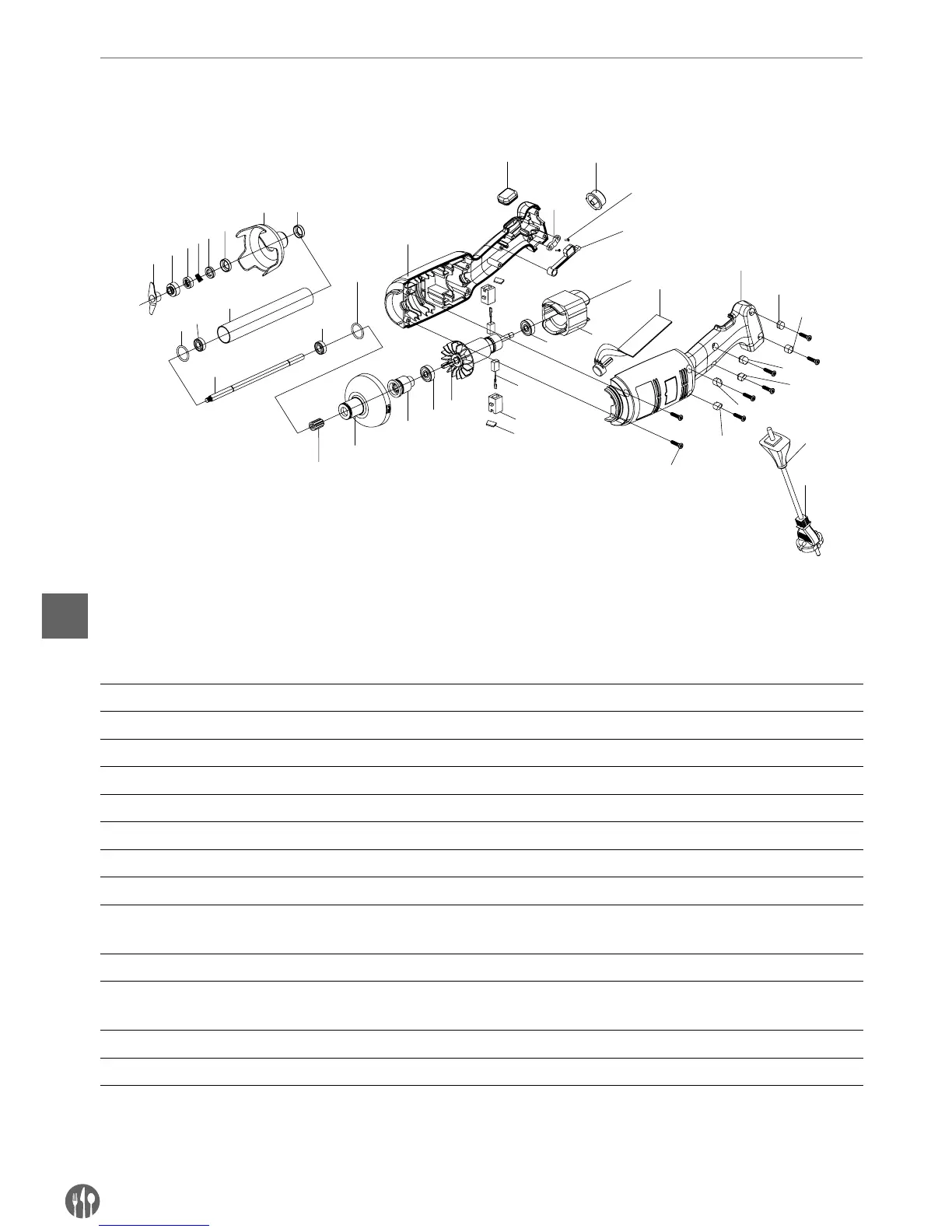

Αναλυτικό σχέδιο και κατάλογος εξαρτηάτων για το οντέλο 222140
Μοντέλο 222140
1
2
4
5
6
7
9
10
11
12
10
9
13
14
15
16
17
19
18
16
20
22
23
25
29-1
31
21
27
24
22
29-2
29-3
29-4
29-5
29-6
30
28
3
26
8
18-1
Κατάλογος εξαρτηάτων κύριας ονάδας και άξονα ανάειξης για το οντέλο 222140
Αρ.
εξαρτήμα
-
τος
Όνομα εξαρτήματος Αρ.
εξαρτήμα
-
τος
Όνομα εξαρτήματος Αρ.
εξαρτήμα
-
τος
Όνομα εξαρτήματος
1 Λεπίδα 14 Πλαστικό περίβλημα κεφαλής 26 Βίδα επιφάνειας πίεσης
2 Κοίλος δακτύλιος 15 Χιτώνιο αυλάκωσης 27 Διακόπτης συνεπαφής
3 Ελατήριο δακτυλίου γραφίτη 16 Ρουλεμάν 28 Βίδα στερέωσης
4 Δακτύλιος γραφίτη 17 Ρότορας 29-1 Κοχλιωτός εμβολέας 28-1
5 Κεραμικός δακτύλιος 18 Κορμός ψήκτρας 29-2 Κοχλιωτός εμβολέας 28-2
6 Χιτώνιο κεραμικού δακτυλίου 18-1 Κάλυμμα ψήκτρας 29-3 Κοχλιωτός εμβολέας 28-3
7 Προστατευτικό λεπίδων 19 Ψήκτρα 29-4 Κοχλιωτός εμβολέας 28-4
8 Ολόσωμο έδρανο 20 Στάτορας 29-5 Κοχλιωτός εμβολέας 28-5
9 Δακτύλιος σφραγίσματος 21 Πίνακας ελέγχου ταχύτητας
PCB
29-6 Κοχλιωτός εμβολέας 28-6
10 Ρουλεμάν W688Z 22 Αριστερό και δεξιό περίβλημα 30 Περίβλημα καλωδίου
11 Σωλήνας S/S 23
Προστατευτικό διασύνδεσης
από καουτσούκ
31 Καλώδιο ρεύματος
12 Άξονας εξόδου 24 Επιφάνεια πίεσης
13 Αυλάκωση 25 Κουμπί ελέγχου ταχύτητας
