Hendi 222140 - Page 143

143
GR

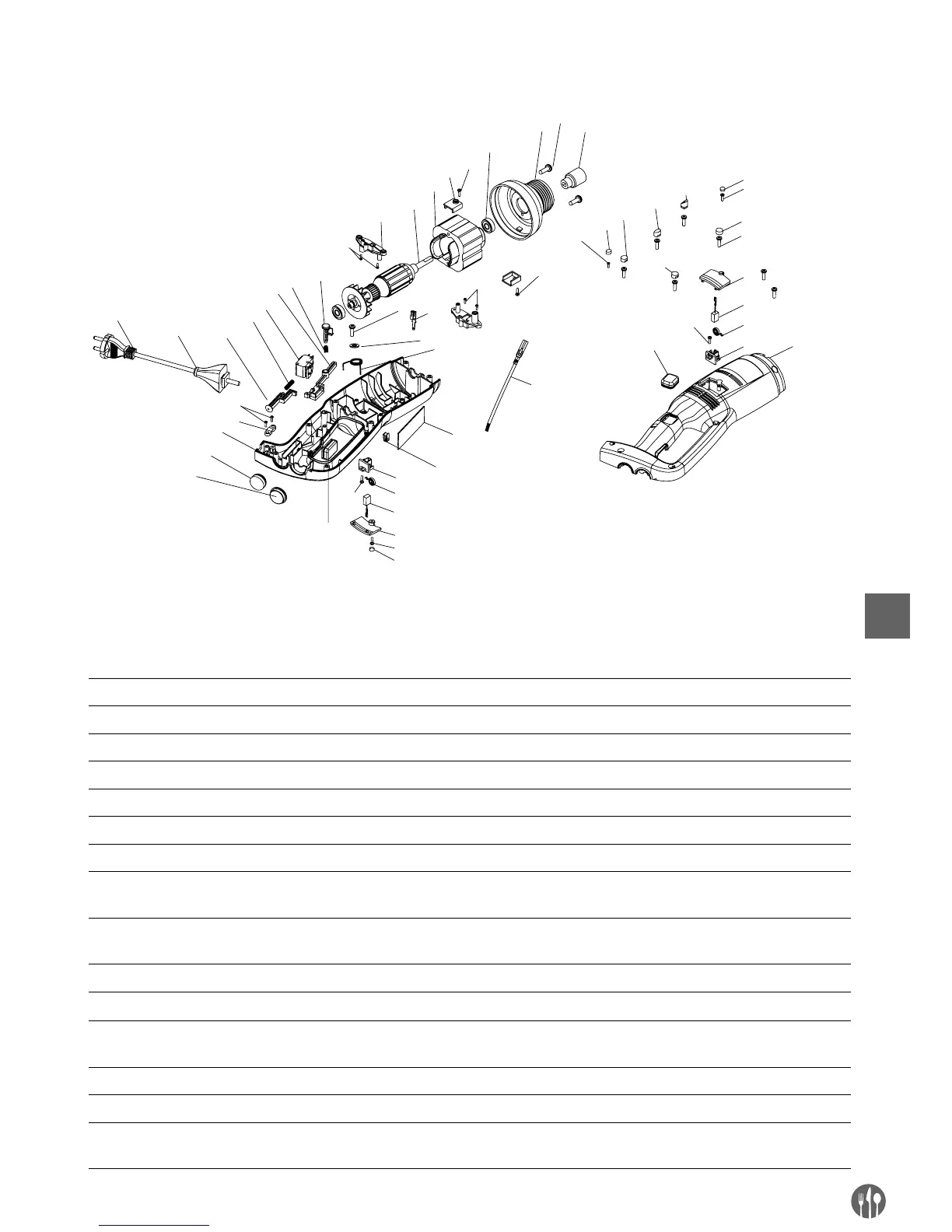

Αναλυτικό σχέδιο και κατάλογος εξαρτηάτων (όνο της κύριας ονάδας) για τα οντέλα 222171, 222188 &
222133
12
13
14
17
18
20
21
23
24
25
26
29
30
31
32
37
5
6
7
8
22
27
33
28
9
4
9
9
2
1-1
28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9
Κατάλογος εξαρτηάτων (όνο της κύριας ονάδας) για τα οντέλα 222171, 222188 & 222133
Αρ.
εξαρτή
-
ματος
Όνομα εξαρτήματος Αρ.
εξαρτή
-
ματος
Όνομα εξαρτήματος Αρ.
εξαρτή
-
ματος
Όνομα εξαρτήματος
1-1 Κοχλιωτός εμβολέας 1 11 Αριστερό περίβλημα 26 Περίβλημα καλωδίου
1-2 Κοχλιωτός εμβολέας 2 12 Χιτώνιο αυλάκωσης 27 Καλώδιο ρεύματος
1-3 Κοχλιωτός εμβολέας 3 13 Κεφαλή αλουμινίου 28 Βίδα επιφάνειας πίεσης
1-4 Κοχλιωτός εμβολέας 4 14 Ρουλεμάν 608 29 Επιφάνεια πίεσης
1-5 Κοχλιωτός εμβολέας 5 15 Σταθερή επιφάνεια κινητήρα 30 Δεξιό περίβλημα
1-6 Κοχλιωτός εμβολέας 6 16 Βίδα 31 Θήκη ώθησης από καουτσούκ
2 Βίδα 3*12 CB 17 Σταθερή επιφάνεια κινητήρα 32 Κουμπί ελέγχου ταχύτητας
3 Βίδα 3*15 CB 18 Στάτορας IB350W/IB500W
(ανάλογα με το μοντέλο)
33 Θήκη διακόπτη
4 Βίδα M4*1 19 Στάτορας IB350W/IB500W
(ανάλογα με το μοντέλο)
34 Αρσενικό βύσμα
5 Κάλυμμα ψήκτρας 20 Σταθερός αναρτήρας ψήκτρας 35 Πίνακας ελέγχου ταχύτητας
6 Ψήκτρα 21 Μπουλόνι ώθησης διασύνδεσης 36
Ελατήριο διακόπτη συνεπαφής
7 Ελατήριο κυλίνδρου
ψήκτρας 3246
22 Ελατήριο μπουλονιού ώθησης
διασύνδεσης
37 Πίνακας ελέγχου ταχύτητας
8 Αναρτήρας ψήκτρας 23 Διακόπτης συνεπαφής 38 Θηλυκό βύσμα
9 Βίδα 3*12 CB 24 Διακόπτης 39 Αγώγιμο σύρμα θηλυκού βύσματος
10
Προστατευτικό διασύνδεσης
από καουτσούκ
25 Ελατήριο μπουλονιού ώθησης
