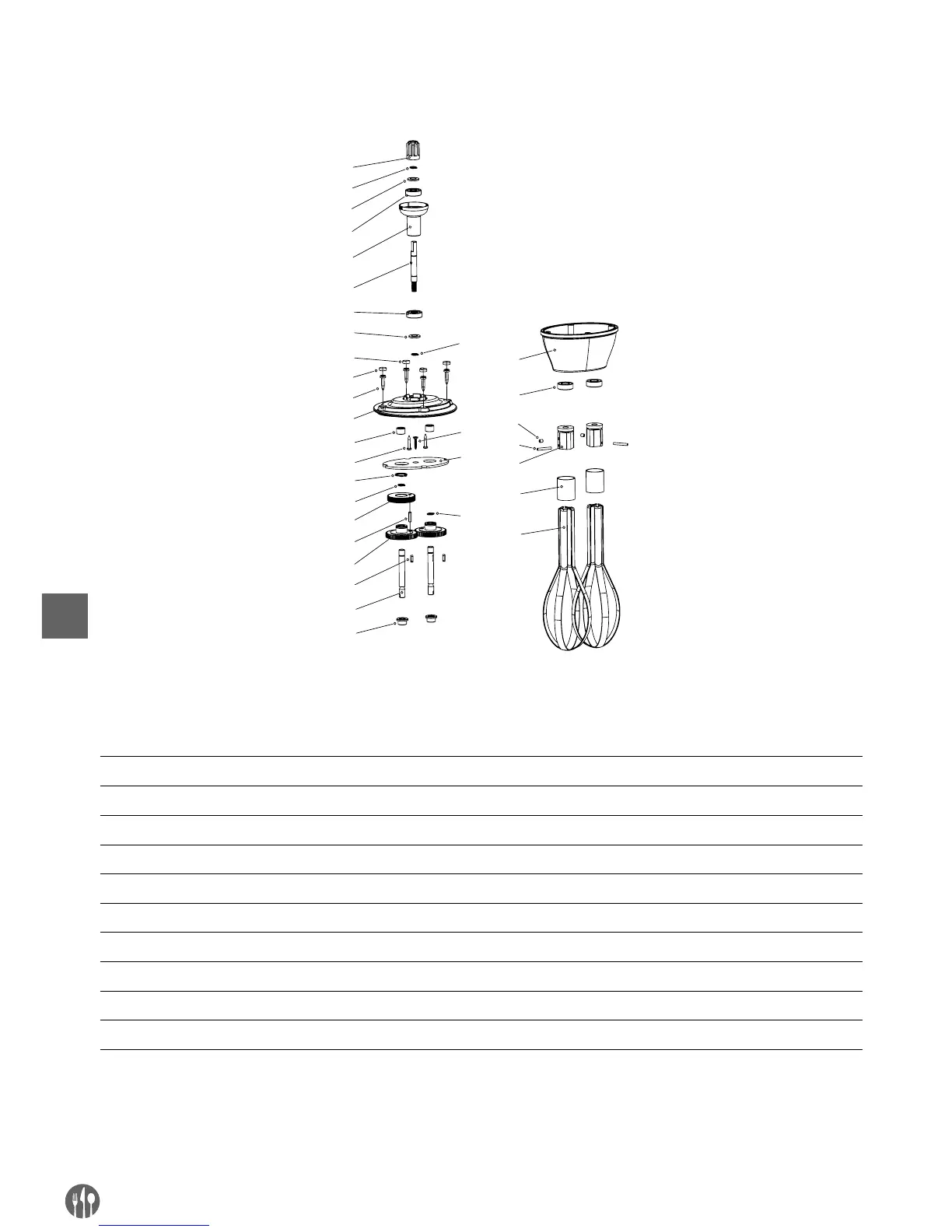

RAMIĘ UBIJAJĄCE (OPCJONALNE) DLA MODELU 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
WYKAZ CZĘŚCI - RAMIĘ MIKSUJĄCE (OPCJONALNE): MODEL 222164
Nr Nazwa części Nr Nazwa części Nr Nazwa części
1 Tuleja wielowpustowa 11 Łożysko igiełkowe 21 Uszczelniacz olejowy
2 Pierścień sprężynujący Ø8 12 Śruba 22 Śruba M4x5
3 Uszczelka łożyska 13 Pierścień sprężynujący Ø16 23 Bolczyk cylindryczny
4 Łożysko 14 Łożysko przekładni spiralnej 24 Mocowana listwa
5 Tuleja łącząca 15 Bolczyk cylindryczny 25 Stalowy pierścień
6 Łożysko przekładni spiralnej 16 Przekładnia prosta 26 Stalowy słupek
7 Trzpień gwintowany 2 17 Przycisk 27 Sitko
8 Trzpień gwintowany 1 18 Tuleja wydająca 28 Śruba
9 Śruba obudowy 19 Tuleja ramienia
10 Pokrywa górna 20 Pokrywa dolna
