Hendi 222140 - Page 65

65
PL

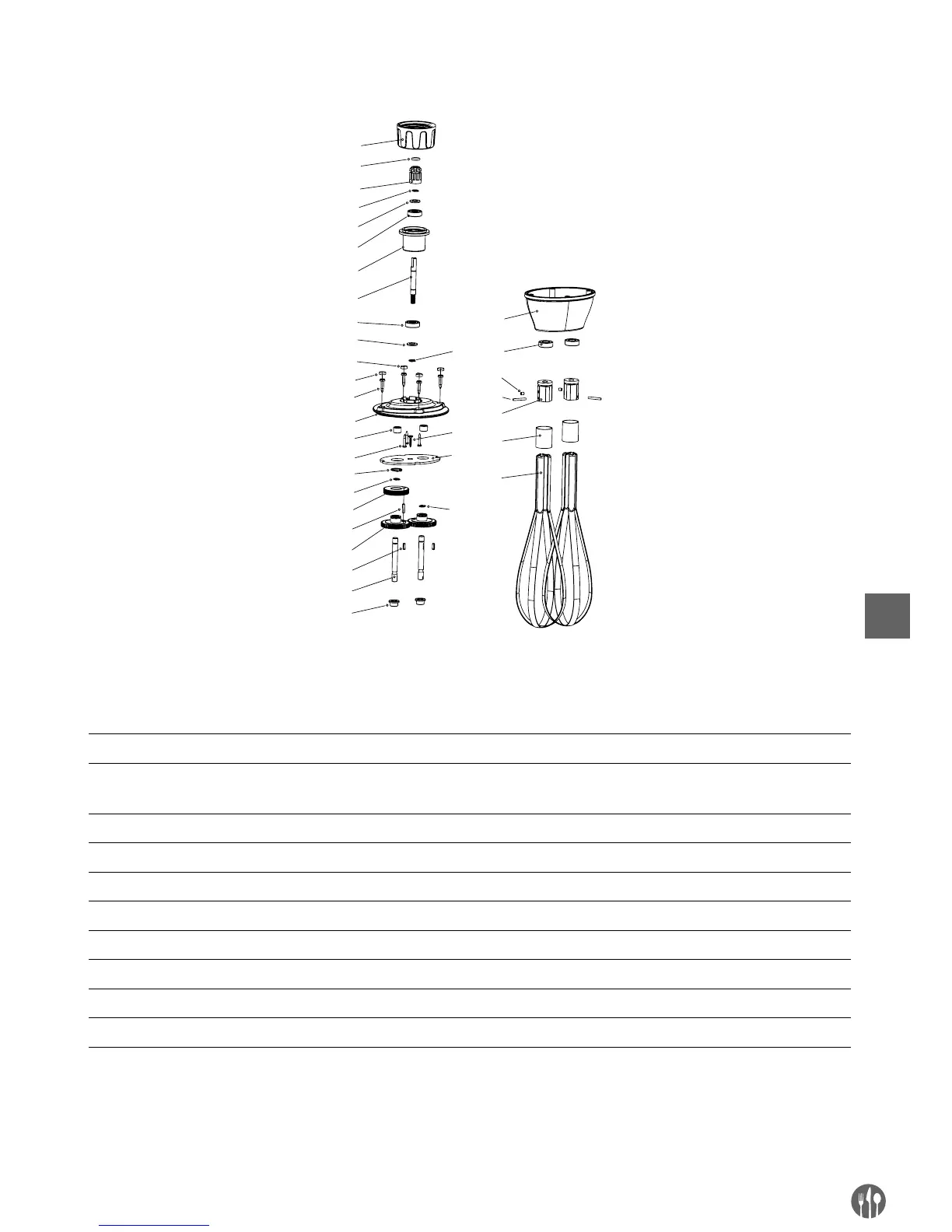

RAMIONA UBIJAJĄCE (OPCJONALNE) DLA MODELI 222171 I 222188
3
4
5
6
7
8
5
6
10
11
13
14
15
4
1
6
17
18
19
20
21
22
23
24
25
26
27
28
12
9
29
4
4
30
1
2
WYKAZ CZĘŚCI - RAMIĘ MIKSUJĄCE (OPCJONALNE): MODEL 222263
Nr Nazwa części Nr Nazwa części Nr Nazwa części
1 Tuleja mocująca 11 Śruba obudowy 21 Tuleja ramienia
2 Pierścień uszczelniający tulei
wielowpustowej
12 Pokrywa górna 22 Pokrywa dolna
3 Tuleja wielowpustowa 13 Łożysko igiełkowe 23 Uszczelniacz olejowy
4 Pierścień sprężynujący Ø8 14 Śruba 24 Śruba M4x5
5 Uszczelniacz olejowy 15 Pierścień sprężynujący Ø16 25 Bolczyk cylindryczny
6 Łożysko 16 Łożysko przekładni spiralnej 26 Mocowana listwa
7 Tuleja łącząca 17 Bolczyk cylindryczny 27 Stalowy pierścień
8 Łożysko przekładni spiralnej 18 Przekładnia prosta 28 Stalowy słupek
9 Trzpień gwintowany 2 19 Przycisk 29 Sitko
10 Trzpień gwintowany 1 20 Tuleja wydająca 30 Śruba
