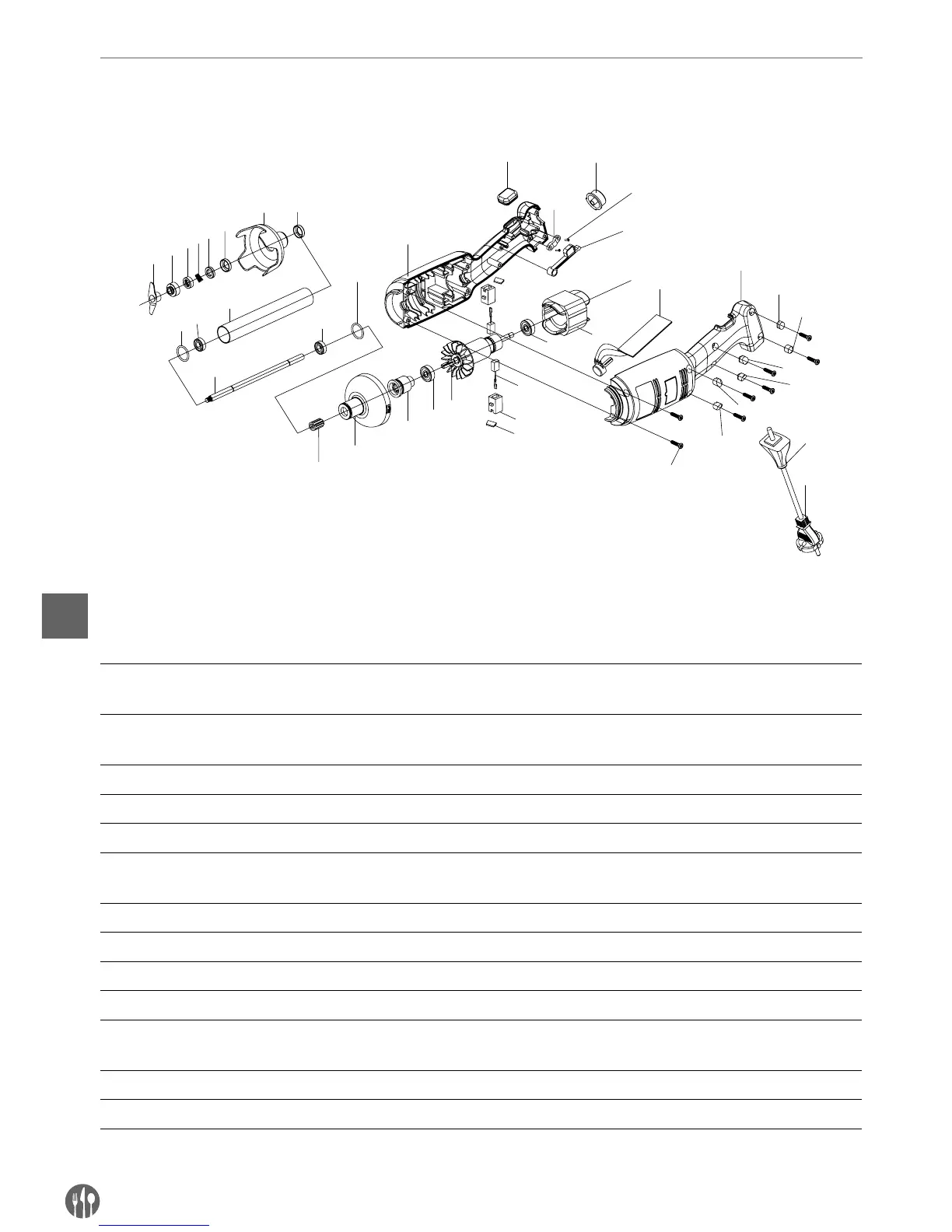

Disegno esploso e elenco dei pezzi del modello 222140
Modello 222140
1
2
4
5
6
7
9
10
11
12
10
9
13
14
15
16
17
19
18
16
20
22
23
25
29-1
31
21
27
24
22
29-2
29-3
29-4
29-5
29-6
30
28
3
26
8
18-1
Elenco dei pezzi - modello 222140 corpo e mescolatore
N. del
pezzo
Nome N. del
pezzo
Nome N. del
pezzo
Nome
1 Lama 14 Contenitore della testa
di plastica
26 Vite della barra
di serratura
2 Anello concavo 15 Mandrino scanalato 27 Stelo di contatto
dell’interruttore
3 Molla annullare di grafite 16 Cuscinetto 28 Vite del contenitore
4 Anello di grafite 17 Rotore 29-1 Alberino filettato 28-1
5 Anello ceramico 18 Portaspazzole 29-2 Alberino filettato 28-2
6 Mandrino annullare
ceramico
18-1 Protezione della spazzola 29-3 Alberino filettato 28-3
7 Protezione della lama 19 Spazzola 29-4 Alberino filettato 28-4
8 Mandrino di cuscinetto 20 Statore 29-5 Alberino filettato 28-5
9 Anello di tenuta 21
Piastra di controllo di velocità
29-6 Alberino filettato 28-6
10 Cuscinetto W688Z 22 Contenitore destro e sinistro 30 Protezione del cavo
11 Mandrino di acciaio inox 23
Protezione di gomma contro
bloccaggio
31 Cavo di alimentazione
12 Mandrino di distribuzione 24 Barra di serratura
13 Linguetta 25 Pulsante di velocità
