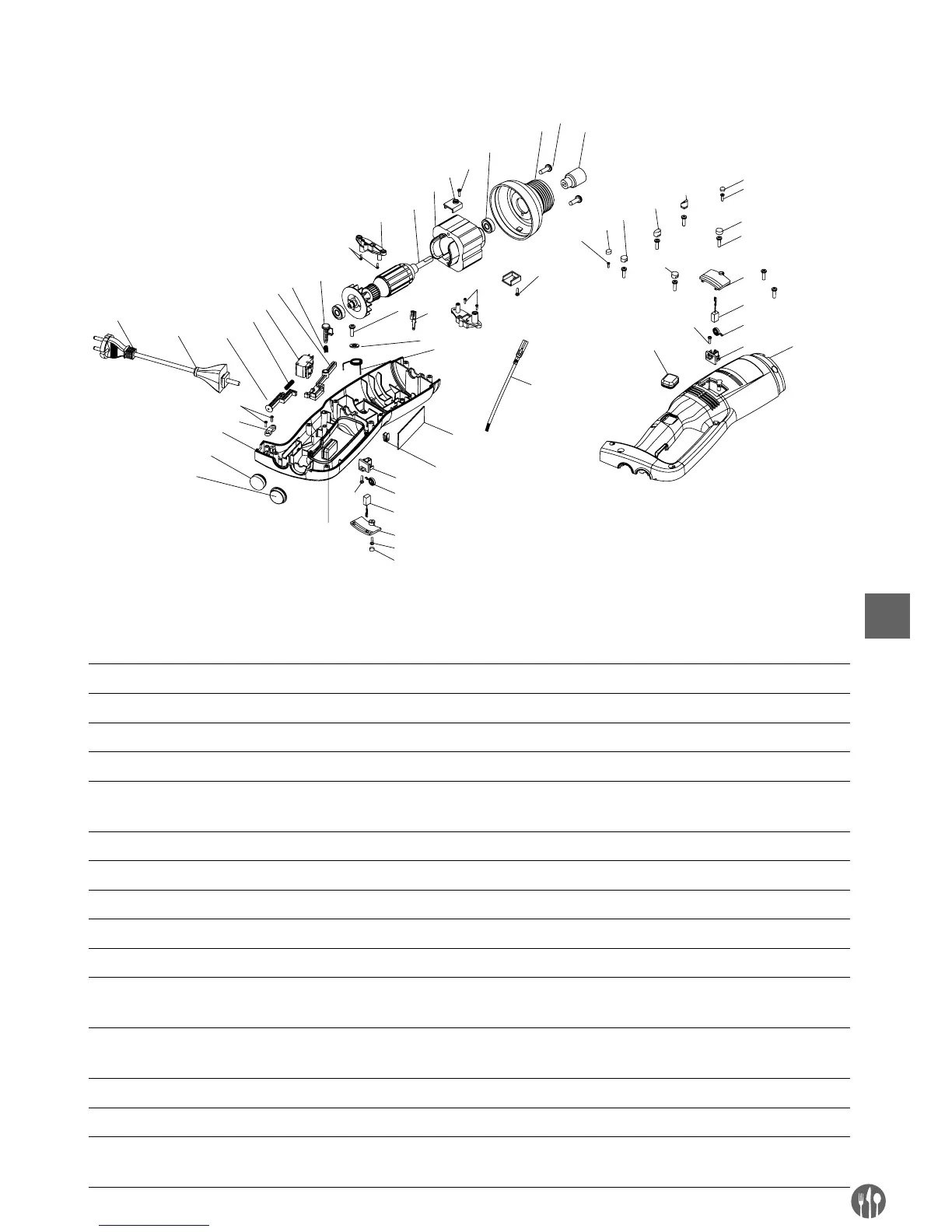

Disegno esploso e elenco dei pezzi dei modelli 222171 e 222188 (unicamente corpo)
12
13
14
17
18
20
21
23
24
25
26
29
30
31
32
37
5
6
7
8
22
27
33
28
9
4
9
9
2
1-1
28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9
Elenco dei pezzi dei modelli 222171 e 222188 (unicamente corpo)
N. del
pezzo
Nome N. del
pezzo
Nome N. del
pezzo
Nome
1-1 Alberino filettato 1 11 Contenitore sinistro 26 Protezione del cavo
1-2 Alberino filettato 2 12 Mandrino scanalato 27 Cavo di alimentazione
1-3 Alberino filettato 3 13 Testa di alluminio 28 Vite della barra di serratura
1-4 Alberino filettato 4 14 608 Cuscinetto 29 Barra di serratura
1-5 Alberino filettato 5 15 Vite della piastra di fissaggio
del motore
30 Contenitore destro
1-6 Alberino filettato 6 16 Piastra di fissaggio del motore 31 Pulsante di gomma
2 Vite 3*12 CB 17 Statore (secondo il modello) 32 Pulsante di velocità
3 Vite 3*15 CB 18 Rotore (secondo il modello) 33 Presa dell’interruttore
4 Vite M4*1 19 Portaspazzole installato 34 Spina maschio
5 Protezione della spazzola 20 (secondo il modello) 35
Piastra di controllo di velocità
6 Spazzola 21 Perno di bloccaggio 36 Molla di stelo di contatto
dell’interruttore
7 3246 Molla del cilindro
della spazzola
22 Stelo di contatto
dell’interruttore
37 Piastra di controllo
di velocità
8 Portaspazzole 23 Interruttore 38 Spina femmina
9 Vite 3*12 CB 24 Molla di perno 39 Cavo della spina femmina
10
Protezione di gomma
contro bloccaggio
25 Perno
