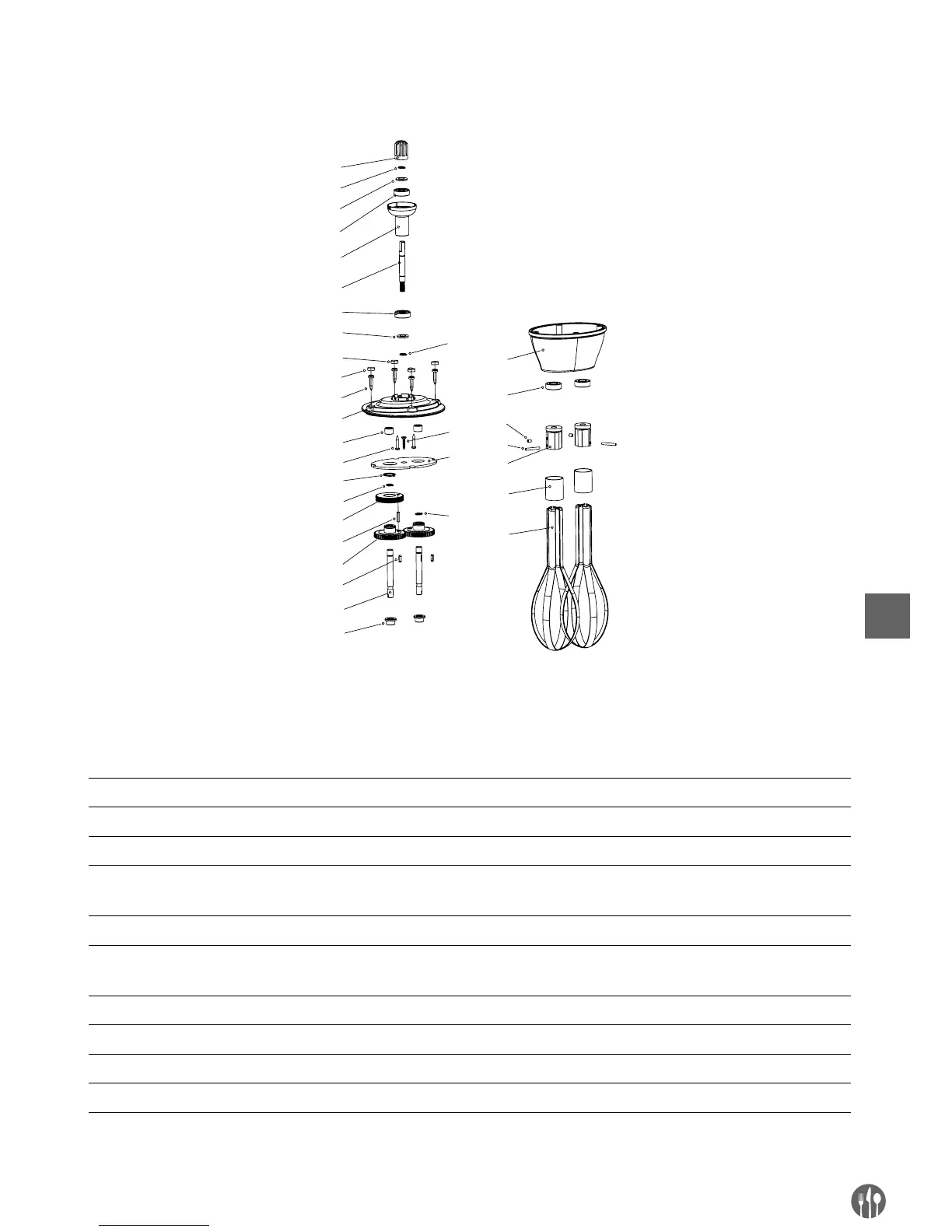

Frusta (opzione) per il modello 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
Elenco dei pezzi - mescolatore (opzione): modello 222164
N. del
pezzo
Nome N. del
pezzo
Nome N. del
pezzo
Nome
1 Mandrino scanalato 11 Cuscinetto ad aghi 21 Guarnizione di olio
2 Anello elastico Ø8 12 Vite 22 Vite M4x5
3 Guarnizione del cuscinetto 13 Anello elastico Ø16 23 Bullone cilindrico
4 Cuscinetto 14 Cuscinetto di ingranaggio
a vite senza fine
24 Barra fissata
5 Mandrino di collegamento 15 Bullone cilindrico 25 Anello di acciaio
6 Cuscinetto di ingranaggio
a vite senza fine
16 Trasmissione semplice 26 Montante di acciaio
7 Alberino filettato 2 17 Pulsante 27 Passino
8 Alberino filettato 1 18 Mandrino di distribuzione 28 Vite
9 Vite del contenitore 19 Mandrino del mescolatore
10 Coperchio inferiore 20 Coperchio inferiore
