Fruste (opzione) dei modelli
3
4
5
6
7
8
5
6
10
11
13
14
15
4
1
6
17
18
19
20
21
22
23
24
25
26
27
28
12
9
29
4
4
30
1
2

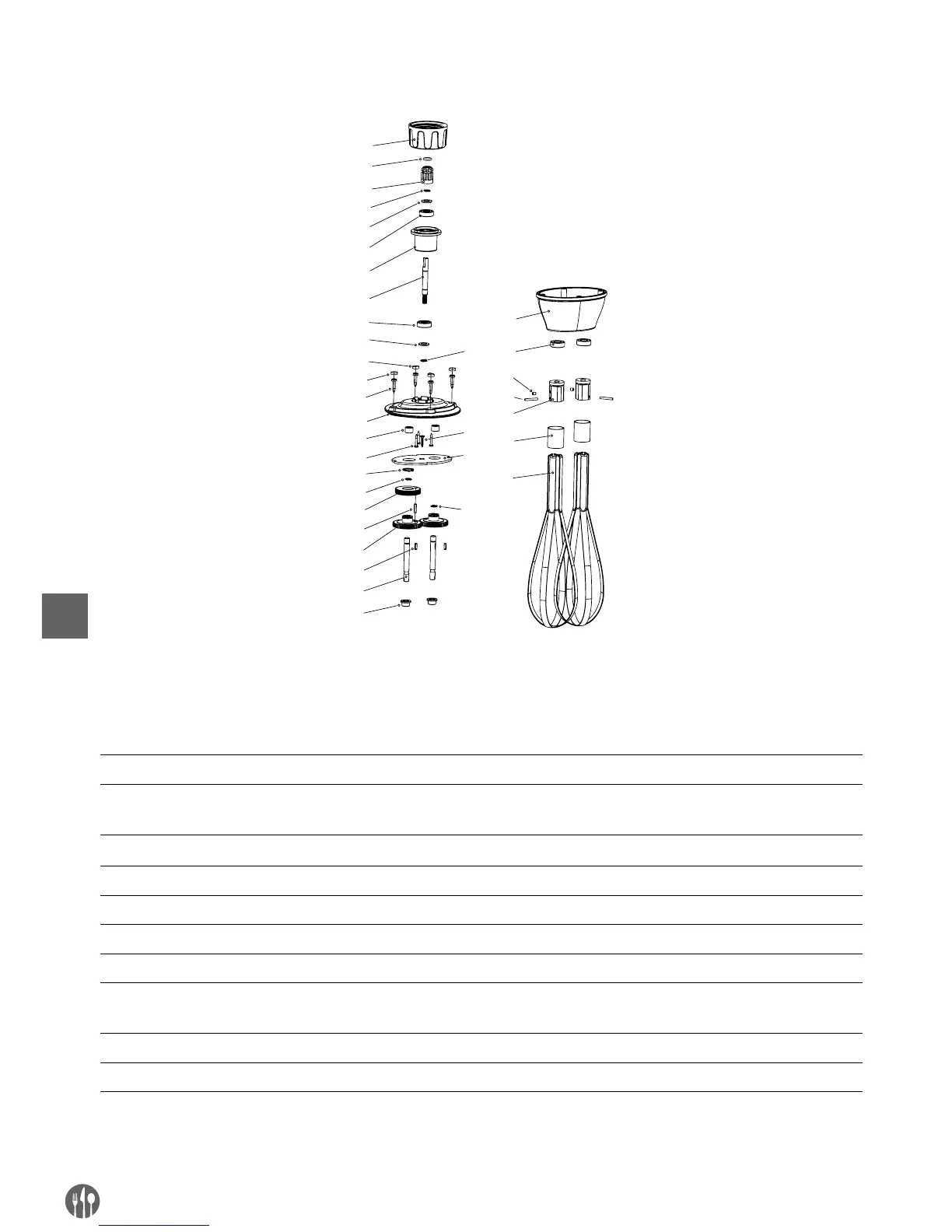

Elenco dei pezzi - mescolatori (opzione): modello 222263
N. del
pezzo
Nome N. del
pezzo
Nome N. del
pezzo
Nome
1 Mandrino di fissaggio 11 Vite del coperchio 21 Mandrino del mescolatore
2 Anello di tenuta del
mandrino scanalato
12 Coperchio superiore 22 Coperchio inferiore
3 Mandrino scanalato 13 Cuscinetto ad aghi 23 Guarnizione di olio
4 Anello elastico Ø8 14 Vite 24 Vite M4x5
5 Mandrino scanalato 15 Vite Ø16 25 Bullone cilindrico
6 Cuscinetto 16 Vite 26 Barra fissata
7 Cuscinetto 17 Bullone cilindrico 27 Anello di acciaio
8 Cuscinetto di ingranaggio
a vite senza fine
18 Trasmissione semplice 28 Montante di acciaio
9 Alberino filettato 2 19 Pulsante 29 Passino
10 Alberino filettato 1 20 Mandrino di distribuzione 30 Vite
