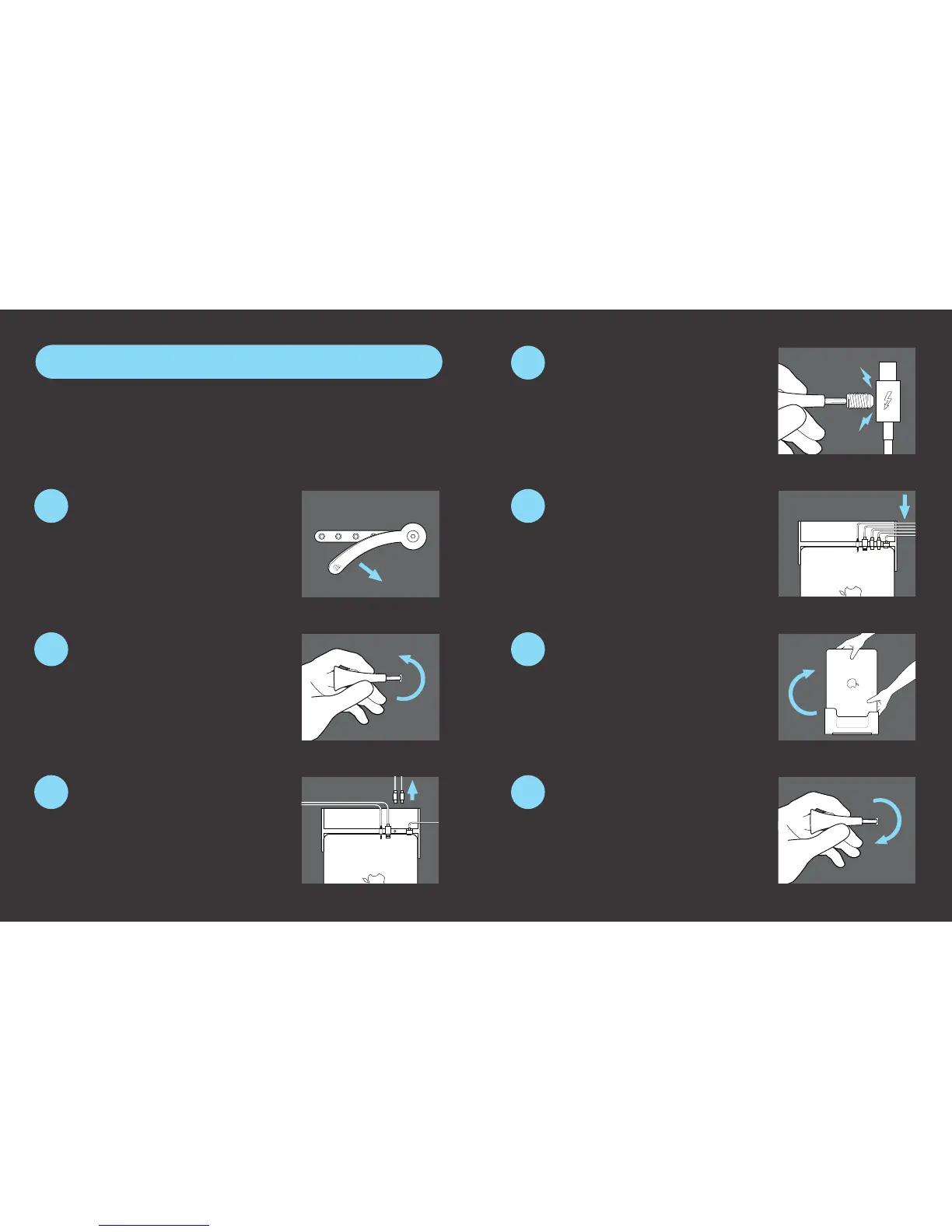

Lockern Sie die Coverblende, und
ziehen Sie dann die Schraubenblende
zurück, um an die Einstellungstifte zu
gelangen.
Entfernen SIe die/das Mini DisplayPort
Kabel vom unteren Ende der
Dockingstation und fügen Sie das/die
Thunderbolt Kabel in den freigegeben
Anschluss in der Dockingstation und ins
MacBook ein.
Um ein oder mehrere Thunderbolt Geräte am Henge Dock anzuschliessen,
muss eines oder beide der beigefügten Mini DisplayPort Kabel entfernt
und durch durch Thunderbolt Kabel ersetzt werden.
Lokalisieren Sie die entsprechenden
Anschlüsse in the Dockingstation
für die MiniDisplayPort Kabel und lockern
Sie die Einstellungstifte.
Schrauben Sie die Einstellungsstifte
des/der Thunderbolt Kabel/s fest,
stecken Sie das Schraubenblende wieder
darauf und sichern Sie die Coverblende mit
Hilfe des Hex Schlüssels. Achten Sie dabei
darauf, diese nicht zu fest zuzuschrauben.
Drehen Sie den Computer und die
Dockingstation vorsichtig um, und
stellen das ganze auf eine ache, feste
Oberäche.
Schieben Sie die Kabel in den
Kabelkasten auf der Rückseite der
Dockingstation.
Bitte beachten Sie dabei, dass die
Einstellungsstife minimale Kerben
in den Thunderbolt Kabel hinterlassen
können.
Ihr Aufbau ist nun fertig!
8
9
10
12
11
13
14
Thunderbolt Installationsanleitung
