hergom COMPACTO C-3/70 N - Dados Técnicos

35

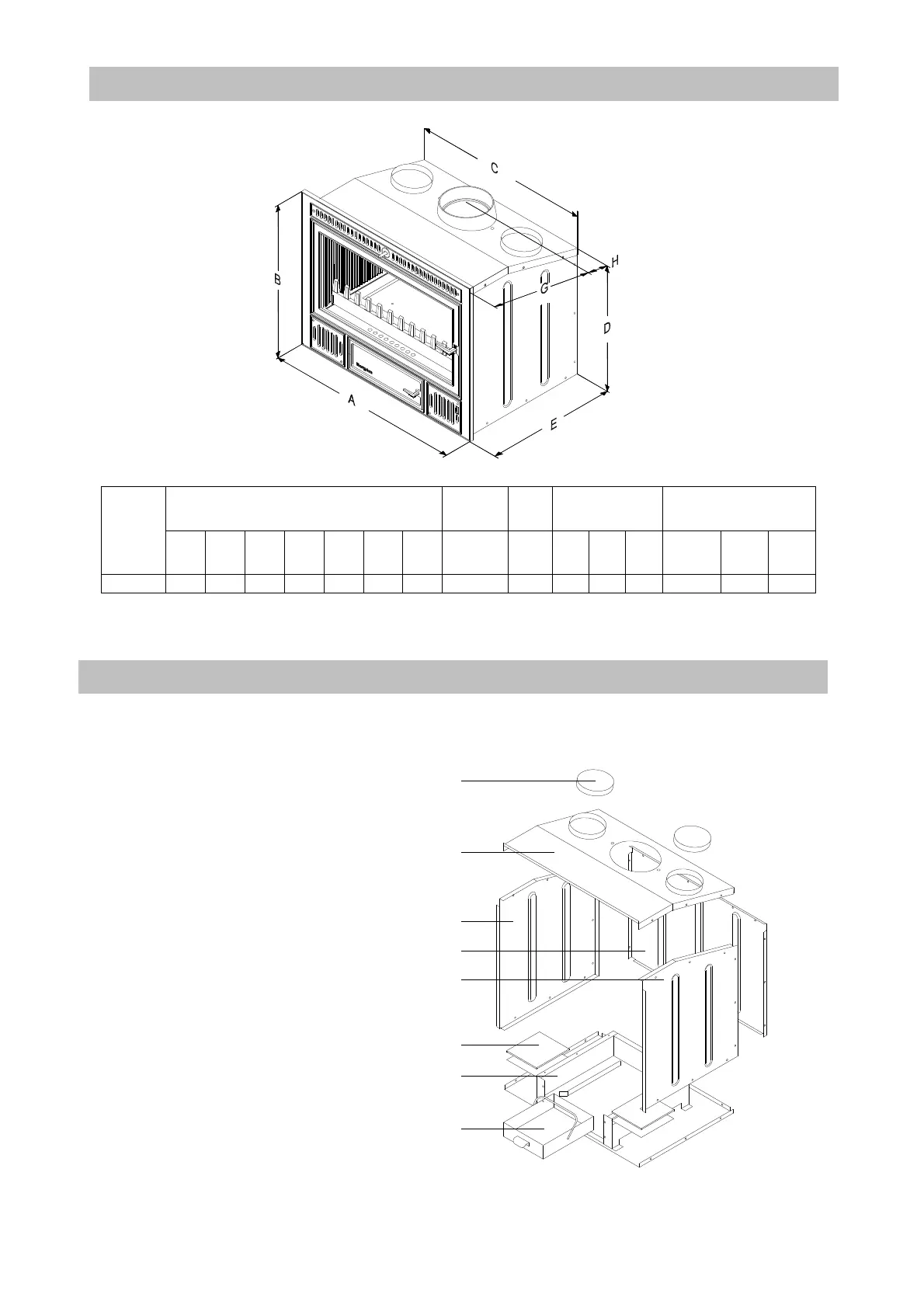

10.1. Componentes de chapa.
1-Tampas saída de ar quente.
2-Tecto exterior.
3-Lateral exterior esquerdo.
4-Traseira exterior.
5-Lateral exterior direito.
6-Protecção dos ventiladores.
7-Base de chapa.
8-Caixa de cinzeiro.
9. DADOS TÉCNICOS
MEDIDAS (mm) POTENCIA PESO MEDIDAS
INTERIORES
Medidas mínimas da chaminé
MODELO
A B C D E G H Kw Kgs.
Alt. Larg. Prof.
Tubo de
chapa
mm
Tubo de
obra
mm
Altura
recom.
m
C-3/70-N
700 550 635 455 460 315 145 10 107 368 534 370 ∅ 150
170X170 5-6 *
Motor Ventilador: Tensão: 220 v. Potência: 2X13W.
* Para outras alturas consultar o Distribuidor ou o fabricante.
10. COMPONENTES DO RECUPERADOR
1
2
3
4
6
7
8
5
