44
Nederlands
(Vertaling van de oorspronkelijke aanwijzingen)

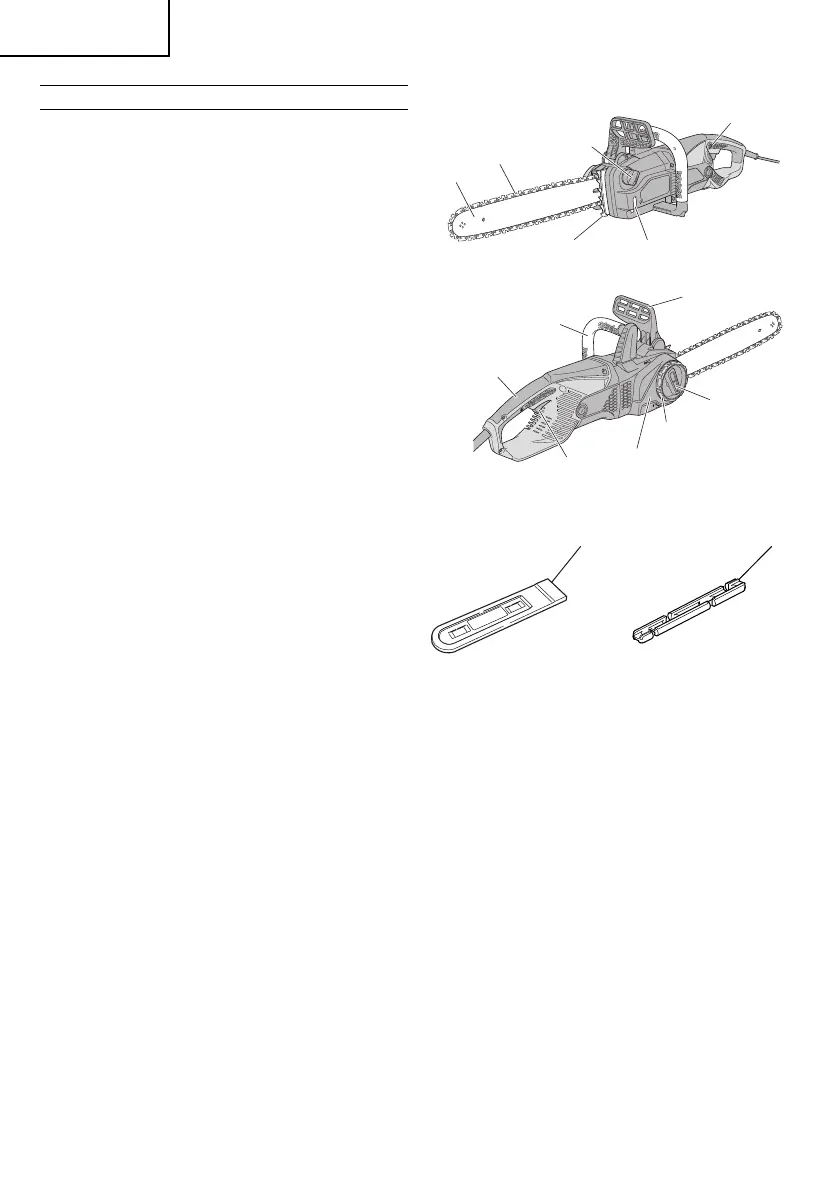

WAT IS WAT?
1. Ontgrendelknop: Deze knop voorkomt dat de trekker
onbedoeld wordt bediend.
2. Olietankdop: Dop voor het afsluiten van de olietank.
3. Zaagketting: Ketting met punten die het echte zaagwerk
doet.
4. Zwaard: Dit onderdeel steunt en geleidt de zaagketting.
5. Gepunte schorssteun: Voorziening die als vast
draaipunt dient wanneer in contact met een boom of
stam.
6. Oliekijkglas: Venster voor het controleren van de
hoeveelheid kettingolie.
7. Kettingrem: Voorziening voor het stoppen of
vergrendelen van de zaagketting.
8. Voorste handgreep: Steunhandgreep die zich bij of
in de richting van de voorkant van het gereedschap
bevindt.
9. Achterste handgreep: Steunhandgreep die zich op de
bovenkant van het gereedschap bevindt.
10. Schakelaar: Deze schakelaar wordt met de vinger
bediend.
11. Zijafdekking: Beschermkap voor de zaagketting van
het zwaard, de koppeling en het kettingwiel wanneer de
kettingzaag wordt gebruikt.
12. Spanningsregelaar: Voorziening voor het afstellen van
de spanning van de zaagketting.
13. Knop: Knop voor het vastzetten van de
spanningsregelaar en de zijafdekking.
14. Kettingkast: Hiermee worden het zwaard en de
zaagketting afgedekt wanneer het gereedschap niet
wordt gebruikt.
15. Stekkerklem: Een hulpstuk om te voorkomen dat
de stroomstekker uit de stekkeraansluiting van het
verlengsnoer glijdt.
1
2
3
4
6
5
15
14
7
8
10
9
12
11
13
