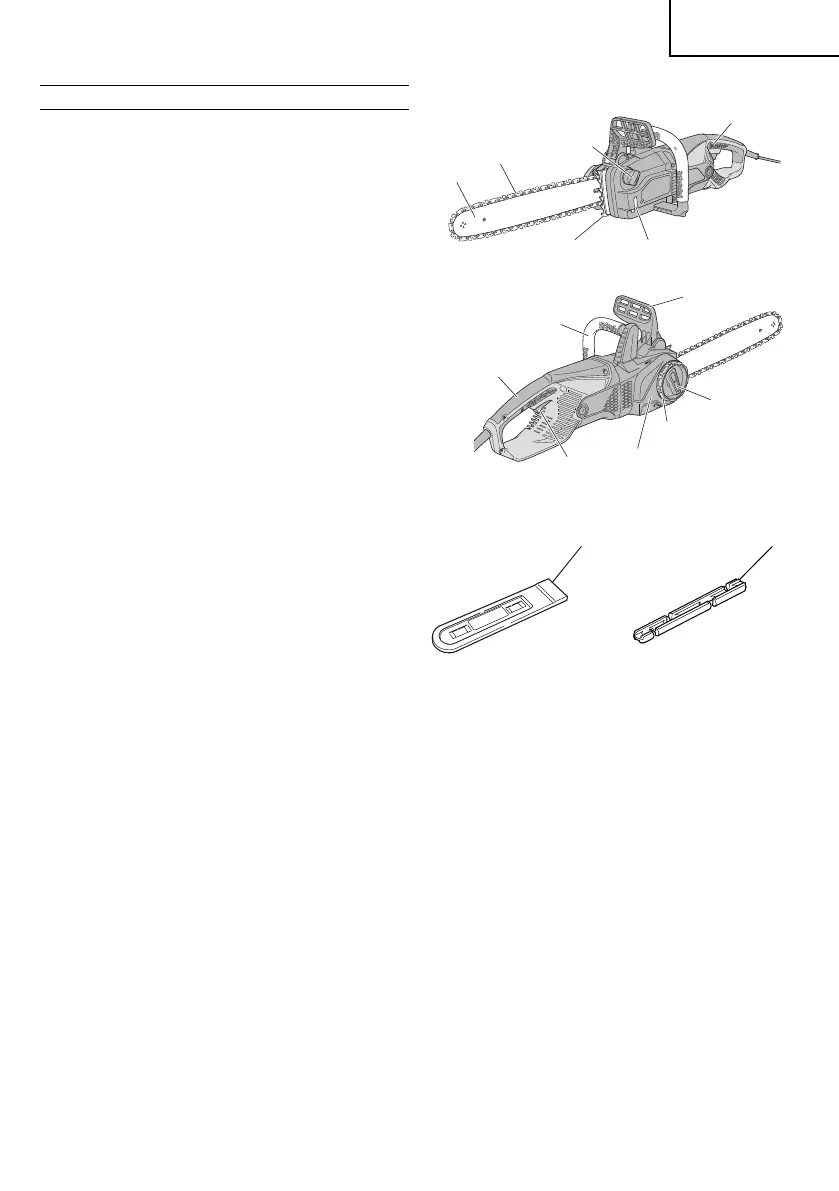

COMPONENTES DA SERRA
1. Botão de desbloqueio: Botão que evita o funcionamento
acidental do gatilho.
2. Tampa do depósito de óleo: Tampa para fechar o
depósito de óleo.
3. Corrente de serra: Corrente, a funcionar como uma
ferramenta de corte.
4. Barra-guia: A peça que suporta e guia a corrente da
serra.
5. Protecção com picos: Dispositivo para actuar como
eixo quando em contacto com uma árvore ou tronco.
6. Visor do nível de óleo: Janela para verifi car a
quantidade do óleo da corrente.
7. Travão de corrente: Dispositivo para parar ou bloquear
a electro-serra.
8. Pega frontal: Pega de apoio situada na parte frontal do
corpo principal.
9. Pega traseira: Pega de apoio situada na parte superior
do corpo principal.
10. Interruptor: Dispositivo activado pelo dedo.
11. Tampa lateral: Tampa de protecção para a corrente
de serra da barra-guia, embraiagem e roda dentada
quando a electro-serra está em utilização.
12. Selector de tensão: Dispositivo para ajustar a tensão
da electro-serra.
13. Manípulo: Manípulo para fi xar o selector de tensão e a
tampa lateral.
14. Caixa de corrente: Caixa para cobrir a barra-guia e a
electro-serra quando a unidade não está a ser utilizada.
15. Ficha de clip: Uma ferramenta para evitar que a fi cha
de alimentação se solte da tomada de um cabo de
extensão.
