Urządzenie powinno być zamocowane
na stabilnym wsporniku
przystosowanym do dużego
obciążenia. Zalecane jest
przymocowanie systemu
bezpośrednio do wspornika.
Jeżeli konieczne jest zamocowanie
systemu pozycjonowania w uchwycie,
należy wybrać uchwyt na podstawie
rysunku przedstawiającego widok
od dołu. Należy uwzględnić wszystkie
wymagania dotyczące obciążenia
i zabezpieczenia przed wstrząsami.
2.1 Instalowanie karty pamięci
Ostrzeżenie
Samodzielne instalowanie karty pamięci
NIE jest zalecane. W przypadku
nieprawidłowego montażu urządzenia
nie można zagwarantować jego
wodoszczelności.
Procedura:
1. Poluzuj śruby pokrywy górnej.
2. Zdejmij pokrywę górną.

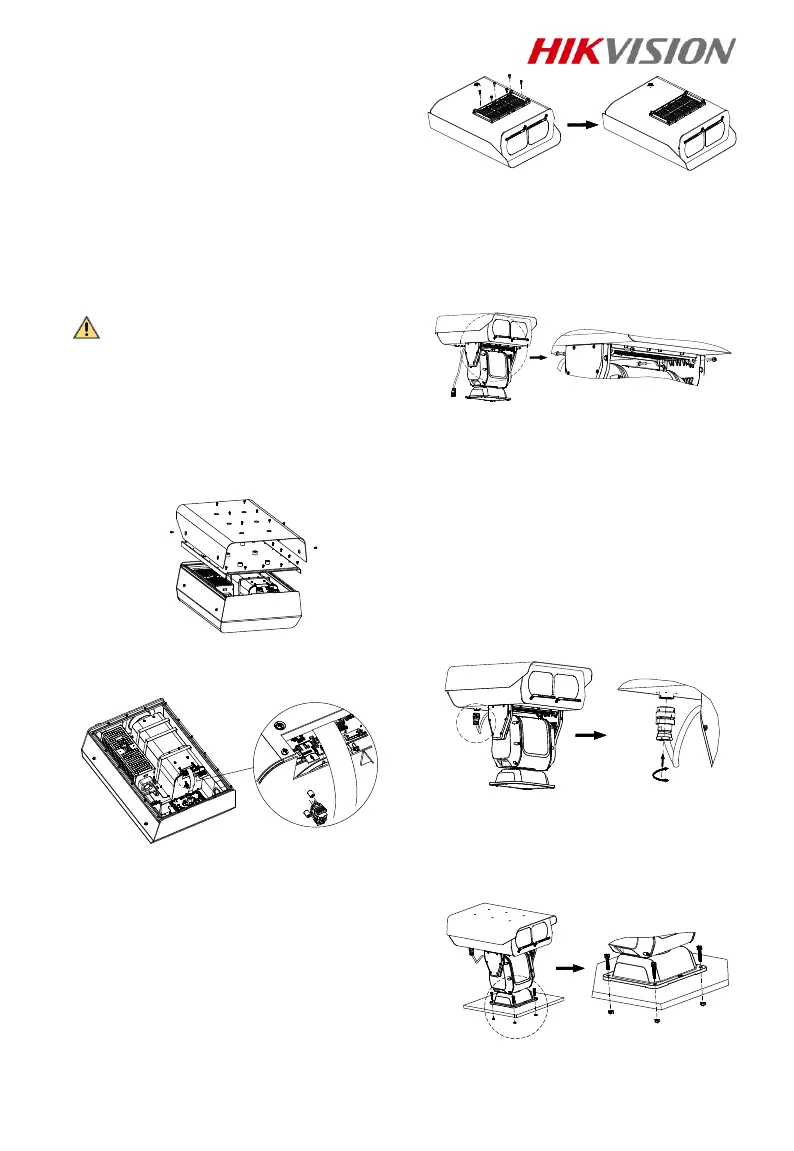

Rysunek 2-1 Zdejmowanie pokrywy
3. Włóż kartę pamięci do odpowiedniego
gniazda.
Rysunek 2-2 Instalowanie karty pamięci
4. Zamocuj obudowę i dokręć śruby,
aby zapewnić wodoszczelność.
2.2 Instalacja kompaktowego
zaawansowanego sieciowego
systemu pozycjonowania
Procedura:
1. Przymocuj płytę montażową do dolnej
części obudowy.
Rysunek 2-3 Mocowanie płyty
montażowej
2. Ustaw otwory na śruby w płycie
zgodnie z otworami w podstawie.
3. Przymocuj obudowę do podstawy
czterema śrubami M6 × 24 i dokręć
śruby.
Rysunek 2-4 Mocowanie podstawy
systemu pozycjonowania
4. Ustaw czerwony znacznik na wtyku
lotniczym systemu pozycjonowania
zgodnie ze znacznikiem na złączu
w obudowie.
5. Obróć nakrętkę na wtyku,
aby dokręcić złącze, po usłyszeniu
kliknięcia.
Uwaga:
Upewnij się, że zasilanie urządzenia
jest wyłączone podczas podłączania
wtyku lotniczego.
Rysunek 2-5 Podłączanie wtyku lotniczego
6. Ułóż uszczelkę sprężynującą i płaską
na śrubach M8 × 45.
7. Przymocuj płytę podstawy urządzenia
czterema śrubami M8 × 45.
Rysunek 2-6 Mocowanie płyty podstawy
urządzenia
