2.2 Установка системы стабильного
сетевого позиционирования
Выполните следующие шаги:
1. Установите монтажную пластину на
нижнюю панель корпуса.

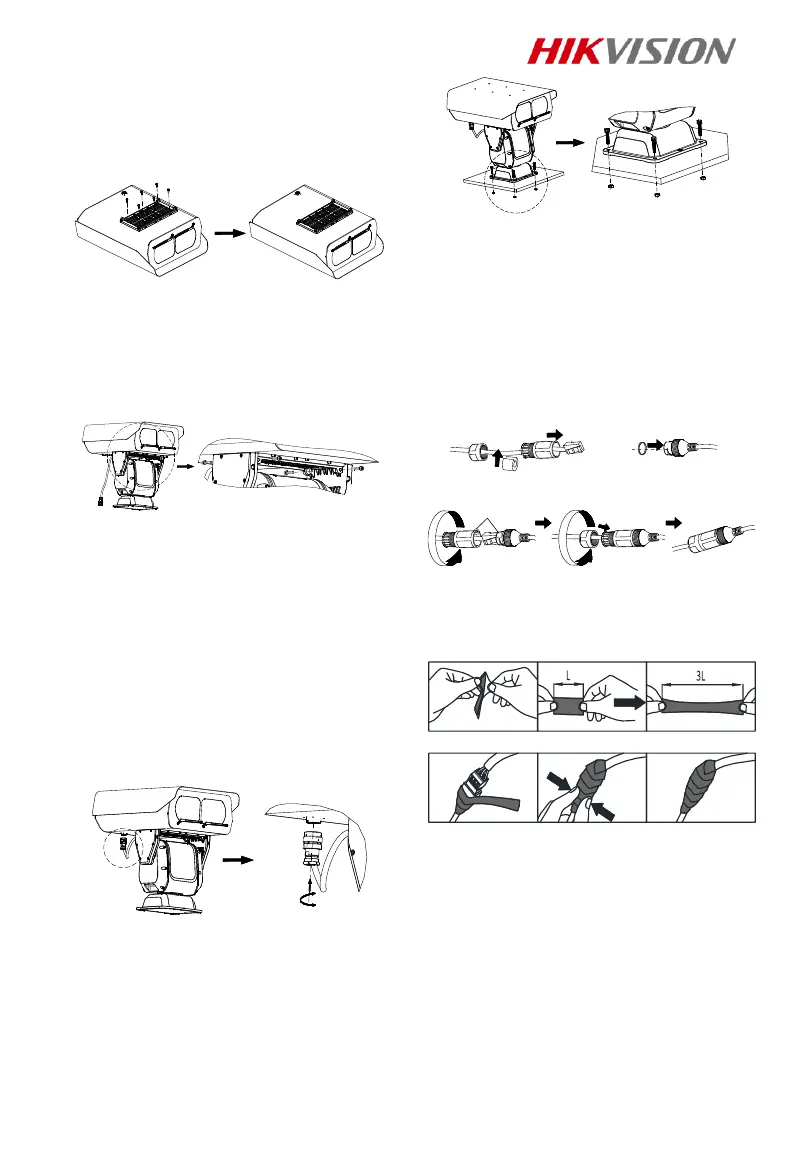

Рис. 2-3. Установка монтажной
пластины
2. Совместите отверстия для винтов на
пластине с отверстиями на опоре.
3. Прикрепите корпус к опоре
четырьмя винтами M6 × 24 и
затяните винты.
Рис. 2-4. Установка системы
позиционирования на опоре
4. Совместите красную метку на
авиационном разъеме системы
позиционирования с меткой на
соединителе, предусмотренном на
корпусе.
5. Затяните до щелчка гайку на
авиационном разъеме для его
фиксации на соединителе.
Примечание.
При подключении авиационного
разъема питание устройства
должно быть отключено.
Рис. 2-5. Подключение авиационного
разъема
6. Наденьте пружинную и плоскую
прокладки поочередно на четыре
винта M8 × 45.
7. Закрепите устройство на опорной
пластине четырьмя винтами
M8 × 45.
Рис. 2-6. Установка устройства на
опорной пластине
Примечания:
Опорная пластина подготавливается
отдельно.
Убедитесь, что для установки системы
позиционирования выделено
достаточно места. Размеры указаны в
таблице технических данных.
2.3 Установка водонепроницаемой
оболочки сетевого кабеля
Рис. 2-7. Установка водонепроницаемой
оболочки
2.4 Установка водонепроницаемой
ленты
Рис. 2-8. Установка водонепроницаемой
ленты
2.5. Защитные меры для наружной
установки
Если устройство устанавливается на
открытой площадке, для обеспечения
безопасности необходимые принять
соответствующие защитные меры.
Чтобы узнать, какие защитные меры
нужно принять при наружной установке,
отсканируйте следующий QR-код.
