IRIS2 - Manuale para el usuario

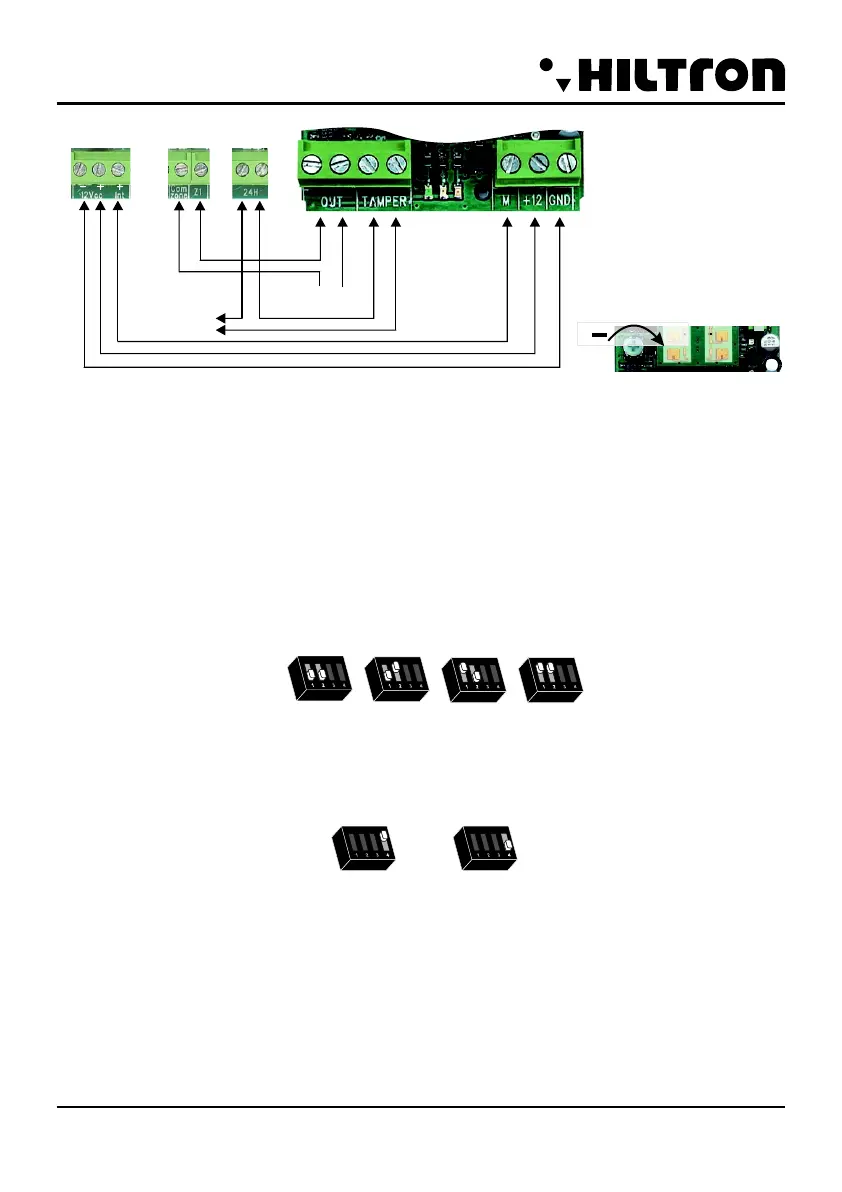

En serie a otros
contactos o a
reveladora NC
En serie
a la línea
24h
Activación Memoria Alarma
Alimentazione 12Vcc
CENTRAL
ANTIRROBO
IRIS2
FUNCIONAMIENTO
ENCENDIDO
Aplicando la tensión de alimentación, el indicador LED ROJO se enciende en forma continua durante aproximadamente 30 segundos durante la fase de estabilización
del circuito.
Esta funcionalidad impide que el sensor quede fuera de uso enmascarando una de las dos tecnologías de detección de movimiento y protege el detector contra posibles
robos.
CONTADOR DE IMPULSOS
! El número de impulsos se ha programado como uno, el detector activa rápidamente también la salida OUT (apertura de contactos) y señala la detección a la central anti
robo.
! Si el número de impulsos programados es mayor que uno, el indicador LED rojo señala con un destello la primera detección y luego permanece inhabilitado durante
aproximadamente dos segundos.
! Si el estado de detección de movimiento persiste o se verifica un nuevo evento en los 15 segundos sucesivos, el LED rojo repite la señalización
! Se cuenta cada destello del LED ROJO . Superado el nivel impostado en el contador de impulsos, el LED ROJO se enciende y el relé se excita y genera la alarma.
Cuando la cantidad de señalizaciones de impulso llega al número programado, el LED rojo se enciende fijo y se abre el contacto OUT para señalar las
alarmas a la central anti robo.
SWITCH1/SWITCH2 Positionado el dip-switch según el valor deseado:
NOTA: Una vez transcurridos aproximadamente 15 segundos desde una detección, el contador de impulsos se reinicia.
ESCLUSIÓN DE LA SEÑALIZACIÓN DEL LED
Llevando el interruptor DIP 4 a ON (SW=ON), se desactivan las señalizaciones de detección de alarmas de los LED. Las únicas señalizaciones aún activas son el
destello inicial en fase de encendido del detector y el destello para la activación de la entrada de la memoria.
! MEMORIA ALARMA
Esta función permite identificar el detector ha generado una alarma.
Para activar esta función, conectar la entrada “M” a la salida “+INT” de la central anti robo.
Funcionamiento del LED rojo (memoria alarma)
! Destello lento (5 seg.): inserción
! Destello veloz: señalización de la detección del sensor con memoria alarma activa.
!
! Acceso fijo: señalización de la detección del sensor sin memoria alarma activa.
NOTA: La cancelación de la función memoria alarma se produce automáticamente después de 5 segundos de la inserción de la instalación. La activación se realiza
después de 15 segundos de retraso en la inserción de la instalación.
ON
SW1=OFF
SW2=OFF
1 Impulso
ON
SW1=OFF
SW2=ON
2 Impulsos
ON
SW1=ON
SW2=OFF
3 Impulsos
ON
SW1=ON
SW2=ON
4 Impulsi
SW4=ON
(exclusiòn activada)
ON
SW4=OFF
(exclusiòn disactivada)
ON
IRIS2 - Manuale para el usuario
En serie a otros
contactos o a
reveladora NC
En serie
a la línea
24h
Activación Memoria Alarma
Alimentazione 12Vcc
CENTRAL
ANTIRROBO
IRIS2
FUNCIONAMIENTO
ENCENDIDO
Aplicando la tensión de alimentación, el indicador LED ROJO se enciende en forma continua durante aproximadamente 30 segundos durante la fase de estabilización
del circuito.
Esta funcionalidad impide que el sensor quede fuera de uso enmascarando una de las dos tecnologías de detección de movimiento y protege el detector contra posibles
robos.
CONTADOR DE IMPULSOS
! El número de impulsos se ha programado como uno, el detector activa rápidamente también la salida OUT (apertura de contactos) y señala la detección a la central anti
robo.
! Si el número de impulsos programados es mayor que uno, el indicador LED rojo señala con un destello la primera detección y luego permanece inhabilitado durante
aproximadamente dos segundos.
! Si el estado de detección de movimiento persiste o se verifica un nuevo evento en los 15 segundos sucesivos, el LED rojo repite la señalización
! Se cuenta cada destello del LED ROJO . Superado el nivel impostado en el contador de impulsos, el LED ROJO se enciende y el relé se excita y genera la alarma.
Cuando la cantidad de señalizaciones de impulso llega al número programado, el LED rojo se enciende fijo y se abre el contacto OUT para señalar las
alarmas a la central anti robo.
SWITCH1/SWITCH2 Positionado el dip-switch según el valor deseado:
NOTA: Una vez transcurridos aproximadamente 15 segundos desde una detección, el contador de impulsos se reinicia.
ESCLUSIÓN DE LA SEÑALIZACIÓN DEL LED
Llevando el interruptor DIP 4 a ON (SW=ON), se desactivan las señalizaciones de detección de alarmas de los LED. Las únicas señalizaciones aún activas son el
destello inicial en fase de encendido del detector y el destello para la activación de la entrada de la memoria.
! MEMORIA ALARMA
Esta función permite identificar el detector ha generado una alarma.
Para activar esta función, conectar la entrada “M” a la salida “+INT” de la central anti robo.
Funcionamiento del LED rojo (memoria alarma)
! Destello lento (5 seg.): inserción
! Destello veloz: señalización de la detección del sensor con memoria alarma activa.
!
! Acceso fijo: señalización de la detección del sensor sin memoria alarma activa.
NOTA: La cancelación de la función memoria alarma se produce automáticamente después de 5 segundos de la inserción de la instalación. La activación se realiza
después de 15 segundos de retraso en la inserción de la instalación.
ON
SW1=OFF
SW2=OFF
1 Impulso
ON
SW1=OFF
SW2=ON
2 Impulsos
ON
SW1=ON
SW2=OFF
3 Impulsos
ON
SW1=ON
SW2=ON
4 Impulsi
SW4=ON
(exclusiòn activada)
ON
SW4=OFF
(exclusiòn disactivada)
ON
+
Sensibilidad de regla
531ADIEFS-3.00
