Hisense AST-18UW4RXADJ00A - Diagrama de Fiação

16
Instruções de instalação
Certifique-se de que as cores dos fios da unidade exterior e do terminal No. são as mesmas que
as da unidade interna.
Modelos

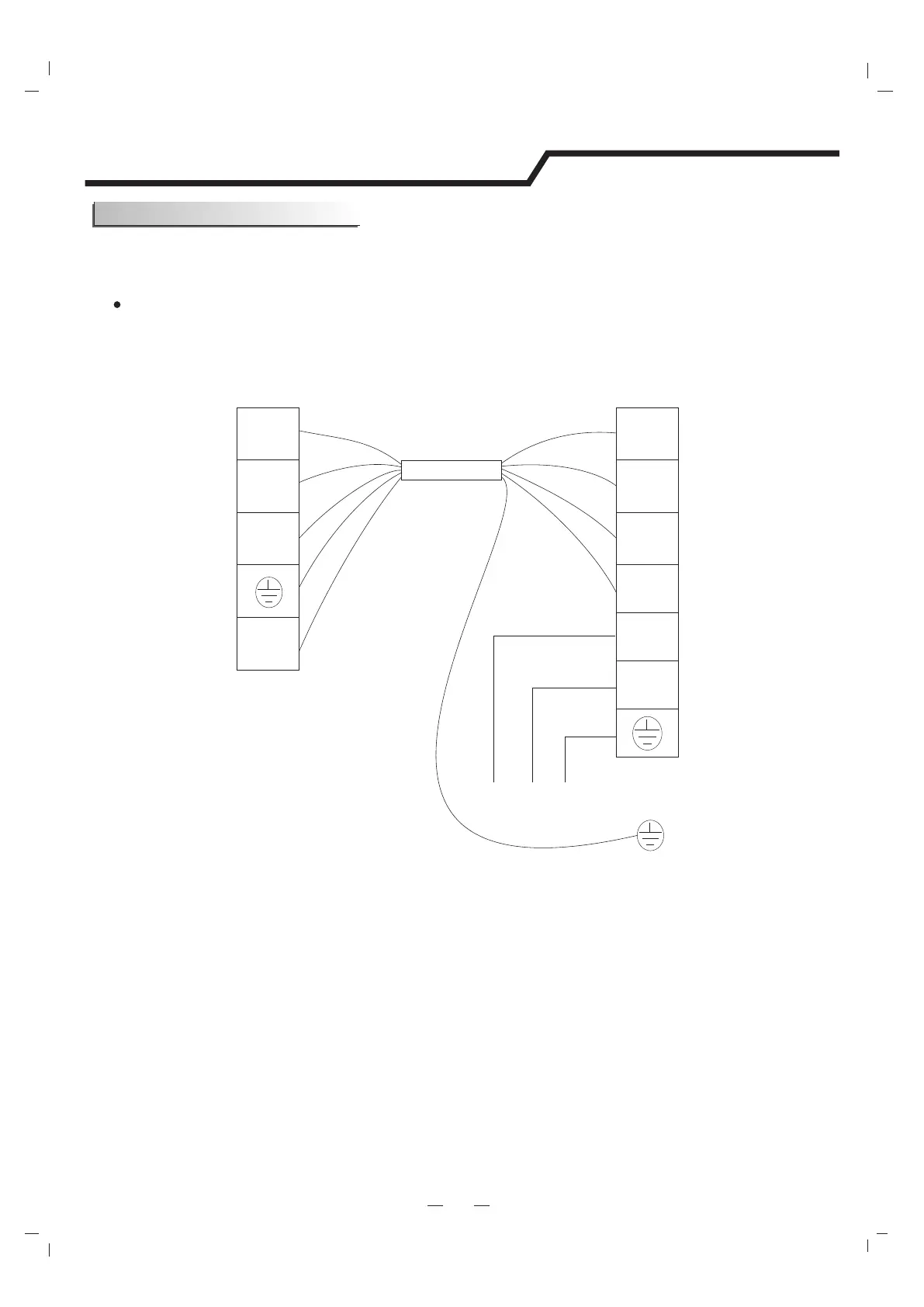

Diagrama de Fiação
2(N)
1(L)
0(L) 0(L)
2(N)
1(L)
Cabo de alimentação
Azul
Azul
Amarelo / Verde
Amarelo / Verde
Castanho
Castanho
Cinza
Cinza
Fonte de energia
L
N
BN
BU
YE/GN
Terminal
Unidade interior
Terminal
Unidade exterior
4(SL)
4(SL)
Preto
Preto
7K~24K
Aviso:
Antes de obter acessos aos terminais, todos os circuitos de alimentação devem ser desligados.
