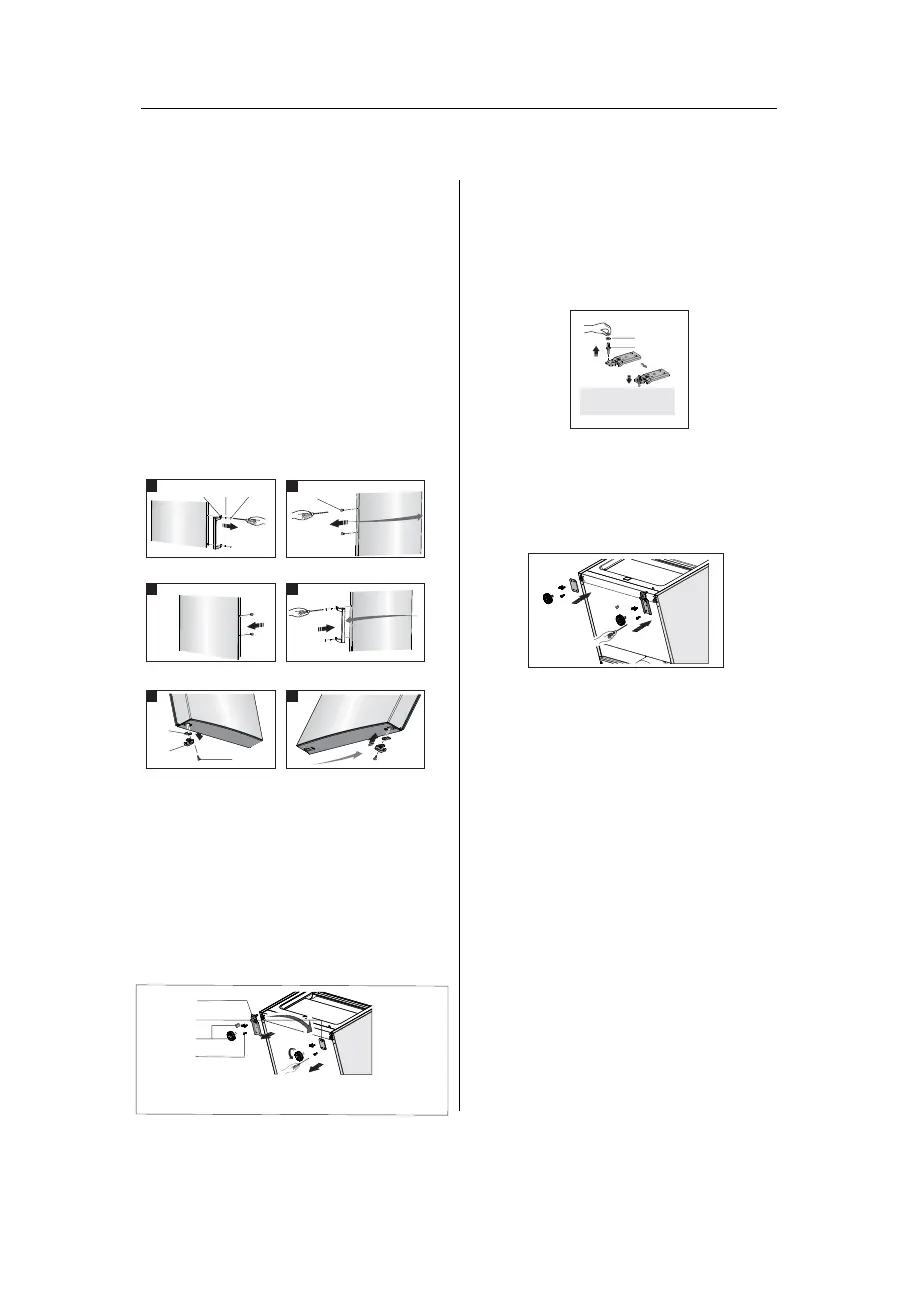

4. Fare leva sulle coperture delle maniglie
① e allentare le viti ②, rimuovere la
maniglia ③ come illustrato nella figura I,
quindi montarla sul lato. Rimuovere le
coperture dei fori delle viti ④ come
illustrato nella figura Ⅱ e posizionarle
correttamente come illustrato
nell'immagine III. Spostare la maniglia a
sinistra, installarla come mostrato nella
figura Ⅳ. Staccare il tappo della porta ⑤
e il sigillo ⑥ e quindi installarli a destra
come illustrato nella figura Ⅴ e Ⅵ.
5. Poggiare il frigorifero in superficie
piana, rimuovere il componente ③e
allentare le viti ④. Rimuovere il
componente ② e ① come illustrato
nell'immagine.
6. Svitare l'asse del cardine inferiore,
posizionarlo
vicino al foro come illustrato
nell'immagine seguente, quindi avvitare e
montare la rondella secondo l'immagine
sottostante.
7. Installare nuovamente secondo la fase
5, collocare il componente ① a destra e il
② a sinistra e quindi avvitarli ④. Infine
installare il componente ③.
8. Smontare il componente ①, collocarlo
di lato per usarlo secondo l'immagine Ⅰ.
Collocare la porta del frigorifero nella
posizione appropriata, regolare il
componente ② e la porta, quindi avvitare
il componente ② secondo l'immagine Ⅱ.
(Si prega di sostenere la porta superiore
a mano durante l'installazione). Montare il
componente ③ come illustrato
nell'immagine Ⅱ (contenuto nell'involucro
di plastica) . Invertire ① di 180° e
installarlo nell'angolo sinistro della porta
① ②
③ ④
⑤ ⑥
⑦-
Coperture della maniglia Viti
Resistenza Coperture dei fori delle viti
Tappo della porta Sigillo
Viti autofilettanti
Ⅱ
④
Ⅰ
③
②
①
Ⅳ
⑥
⑦
⑤
Ⅴ
Ⅵ
Ⅲ
③
④
①
②
Nota: la rondella può
aderire alla porta.
Rondella
Asse del
cardine
① ②
③ ④
Cardine sinistro inferiore Piastra fissa dei piedi anteriori
Piedini inferiori regolabili Special vite autofilettante della flangia
come illustrato nella figura Ⅲ. Infine
montare ④ secondo l'immagine Ⅳ.
(Precedentement
e rimossa al passaggio
2)
