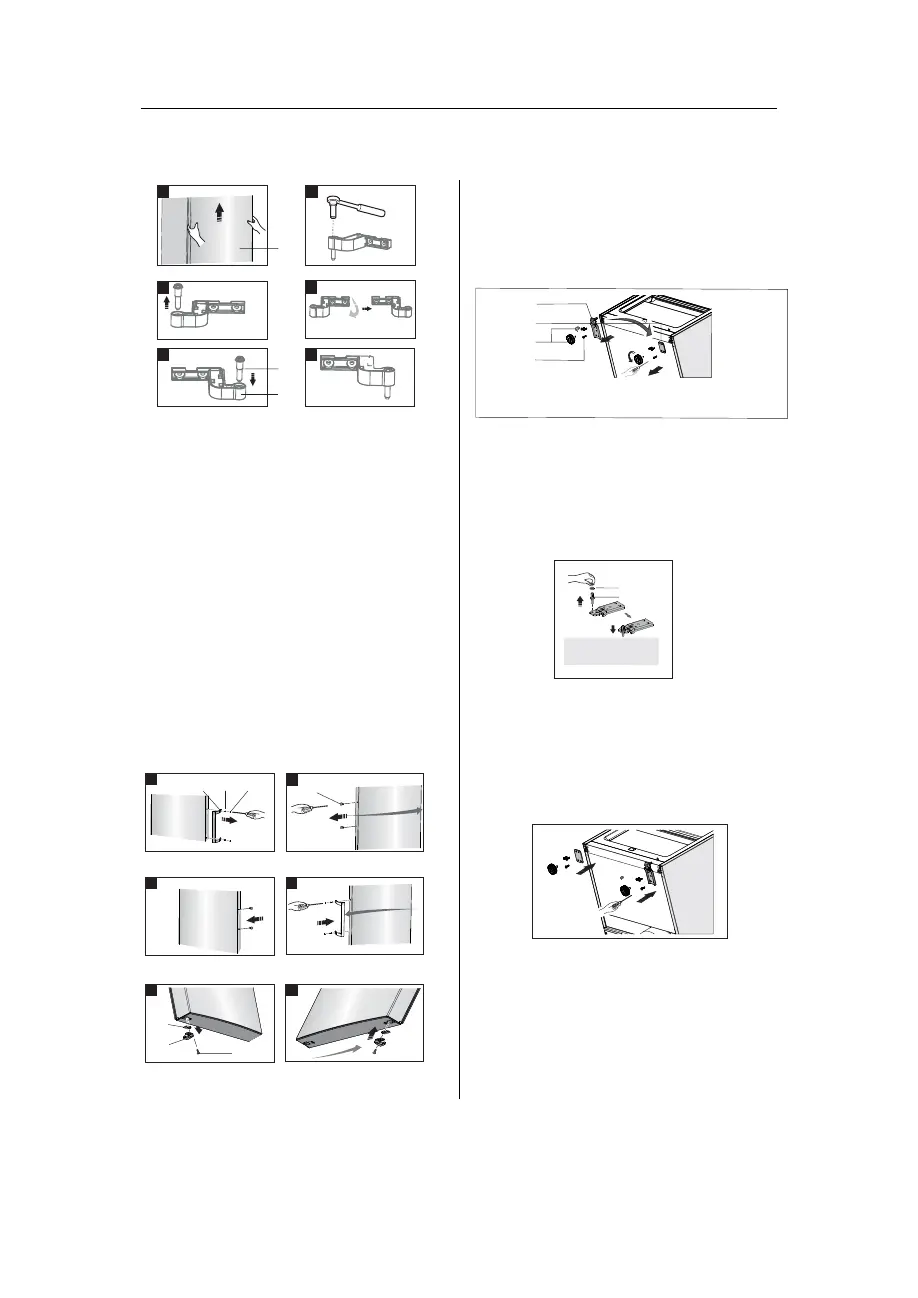

4. Verwijder de deurhendels ①en maak
de schroeven los ②, verwijder de
handgreep ③
zoals getoond in afbeelding I, plaats deze
dan aan de zijkant voor gebruik.
Verwijder de schoefdeksels④zoals
getoond in afbeelding Ⅱ, en installer
deze aan de rechterzijde zoals getoond in
afbeelding III . Verander de deurgreep
naar de links, en installer het zoals
getoond in afbeelding Ⅳ. Verwijder de
stopper ⑤en limiet blok ⑥en vervolgens
installer de stopper en het limiet blok aan
de rechterkant zoals getoond in
afbeelding ⅤenⅥ.
5. Plaats de koelkast vlak, verwijder
deel③en maak de
schroeven los ④.
Verwijder deel ② en deelt ① zoals in de
afbeelding.
6. Schroef de onderste scharnieras los,
verander het in d
e buurt van het gaatje
zoals getoond de afbeelding hieronder,
en dan vastschroeven en monteer de
sluitring zoals op de afbeelding hieronder.
7. Gewoon weer beginnen met stap
5,verander deel ① naar rechts en deel ②
naar links em vervolgens vastschroeven
met de schroeven ④. Ten slotte installeer
onderdeel③.
Ⅳ
Ⅲ
Ⅵ
Ⅴ
Ⅱ
Ⅰ
①
③
②
① ②
③ ④
⑤ ⑥
⑦-
Handgreep deksels Schroeven
Handgreep Schroefgatdeksels
Deur stopper Limiet blok
Zelftappende schroeven
Ⅱ
④
Ⅰ
③
②
①
Ⅳ
⑥
⑦
⑤
Ⅴ
Ⅵ
Ⅲ
③
④
①
②
Opmerking: De sluitring
kan blijven vastplakken
aan de deur.
Sluitring
Scharnieras
① ②
③ ④
Linker onderste scharnier deel
Verstelbare bodem voeten deel
Voorste voet vast board
S
peciale flens zelftappende schroef
