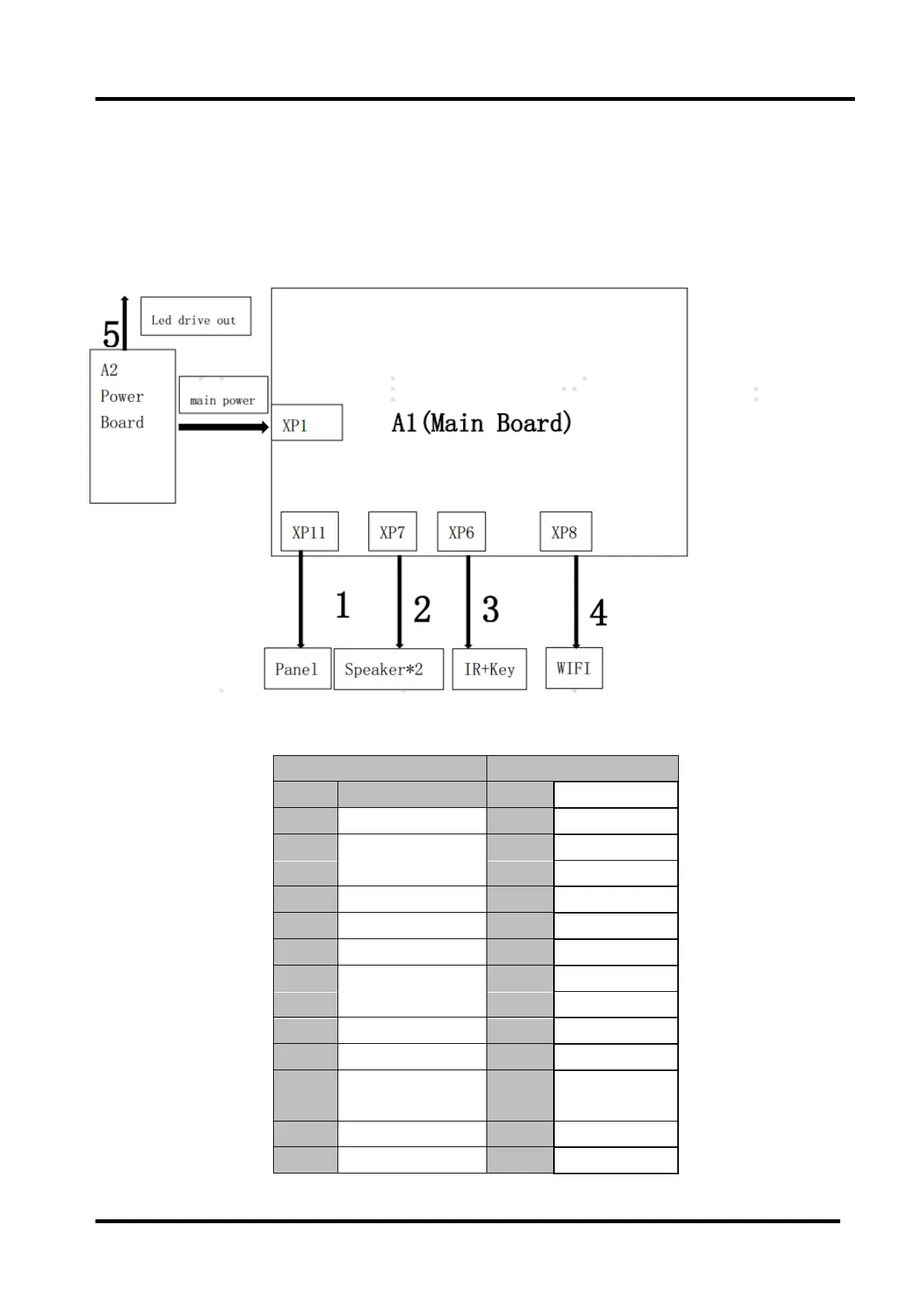

2.2 Wiring diagram( example for 50A683FEVS):
XP1 Power for main board jacket
Main board terminal
Power board terminal
Pin
definition
Pin
definition
1
GND
1
GND
2
BL_EN/SW
2
BL_EN/SW1
3
DIMMING2/PWM2
3
DIMMING2/DIM1
4
DIMMING/PWM
4
DIMMING/PWM1
5
VCC_A
5
VCC_A/ VCCA1
6
GND
6
GND
7
VCC_A
7
VCC_A/ VCCA1
8
GND
8
GND
9
GND
9
GND
10
3DEN-NC
10
NC
11
PWR-ON/OFF/ STB
11
POWER
ON/OFF/ STB1
12
GND
12
GND
13
12VS/ VCC2
13
12VS/ VCC3
