Français
61
7. Fixation de la pièce
AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l’étau pour fixer
la pièce à la garde ; sinon, la pièce risque d’être éjectée de
la table et de blesser quelqu’un.
8. Installation des supports ... (Accessoires en option)
Les supports permettent de fixer et de
stabiliser les pièces longues pendant la coupe.
(1) Comme indiqué à la Fig. 13, utiliser une
équerre en acier pour aligner le bord
supérieur des supports sur la surface du
socle.
Desserrer l’écrou à oreilles de 6 mm.
Tourner un boulon de réglage de hauteur
de 6 mm, et régler la hauteur du support.
(2) Après le réglage, serrer fermement
l’écrou à oreilles de 6 mm et fixer le
support avec la vis moletée de 6 mm
(accessoire en option). Si la longueur du
boulon de réglage de la hauteur de 6 mm
est insuffisante, insérer une plaque
mince dessous. S’assurer que l’extrémité
du boulon de réglage de la hauteur de 6
mm ne dépasse pas du support.

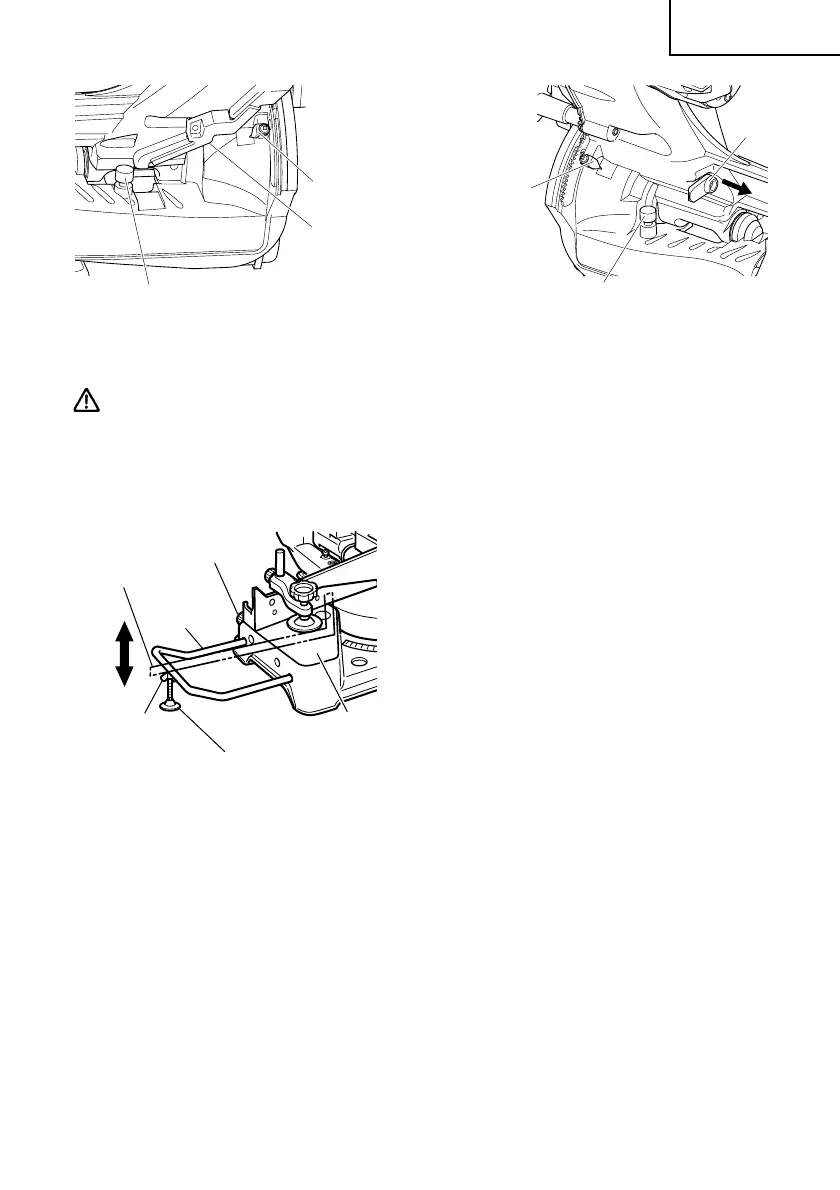

Fig. 12-a
Boulon (B) de 8 mm
(butée pour angle de biseau à droite de 45°)
Indicateur
(pour échelle
d’angle de biseau)
Boulon (A) de 8 mm
(butée pour angle de biseau à gauche de 45°)
Indicateur
(pour échelle
de biseau à
droite)
Vis de réglage de
8 mm (Butée pour
0° non montré)
Fig. 12-b
Tirer
Goupille de
réglage (A)
Fig. 13
Carter
Support
(accessoire
en option)
Equerre
Bouton de boulonnage
de 6 mm
(accessoire en option)
Ecrou à oreilles
de 6 mm
(accessoire en
option)
Boulon de réglage de hauteur de
6 mm (accessoire en option)
