DK-8
Montering af klingeafskærmning
(Fig. 1-8, 8B, 8C, 8D)
BEMÆRK!
Skærmarmen kan på nogle modeller være mon-
teret på gearkassen allerede fra fabrikken.
Monter klingeafskærmningen på drivakselrøret,
så de ligger an mod gearkassen (1) / til vinkel-
gearet (2). Spænd afskærmningsbeslaget
stramt, så klingeafskærmningen ikke drejer eller
bevæger sig nedad under brug. Skru låseskruen
(1) af, og indstil og fastspænd skærmbeslaget
med låseskruen. Monter derefter klinge-
afskærmningen på drivakselrøret.
FORSIGTIG!
Forsøg ikke at montere metalklingen på den
kurvede akseltrimmer. Dette kan være meget
farligt.
FORSIGTIG! (Fig. 1-8B)
Nogle klingeafskærmninger er udstyret med
særlige kantskær. Vær forsigtig, når du betjener
dem.
Kabel til gashåndtag/stopsnor
Afmonter luftfilterdækslet (Fig. 1-4). Forbind
stopsnorene (Fig. 1-5).
Sæt den yderste modtager (1) (hvis denne
følger med) i holderen i kablet, og sæt kablet til
gashåndtaget gennem den yderste modtager
(Fig.1-4).
Slut enden af kablet til gashåndtaget til karbura-
toren, og monter holderen i kablet (2) (hvis en-
heden er udstyret hermed), som findes i
værktøjsposen, på drejeleddet (Fig. 1-6).
Tildæk kablet til gashåndtaget og stopsnorene
sammen med beskyttelsesrøret, der fører op til
luftfilterdækslet (Fig. 1-7).

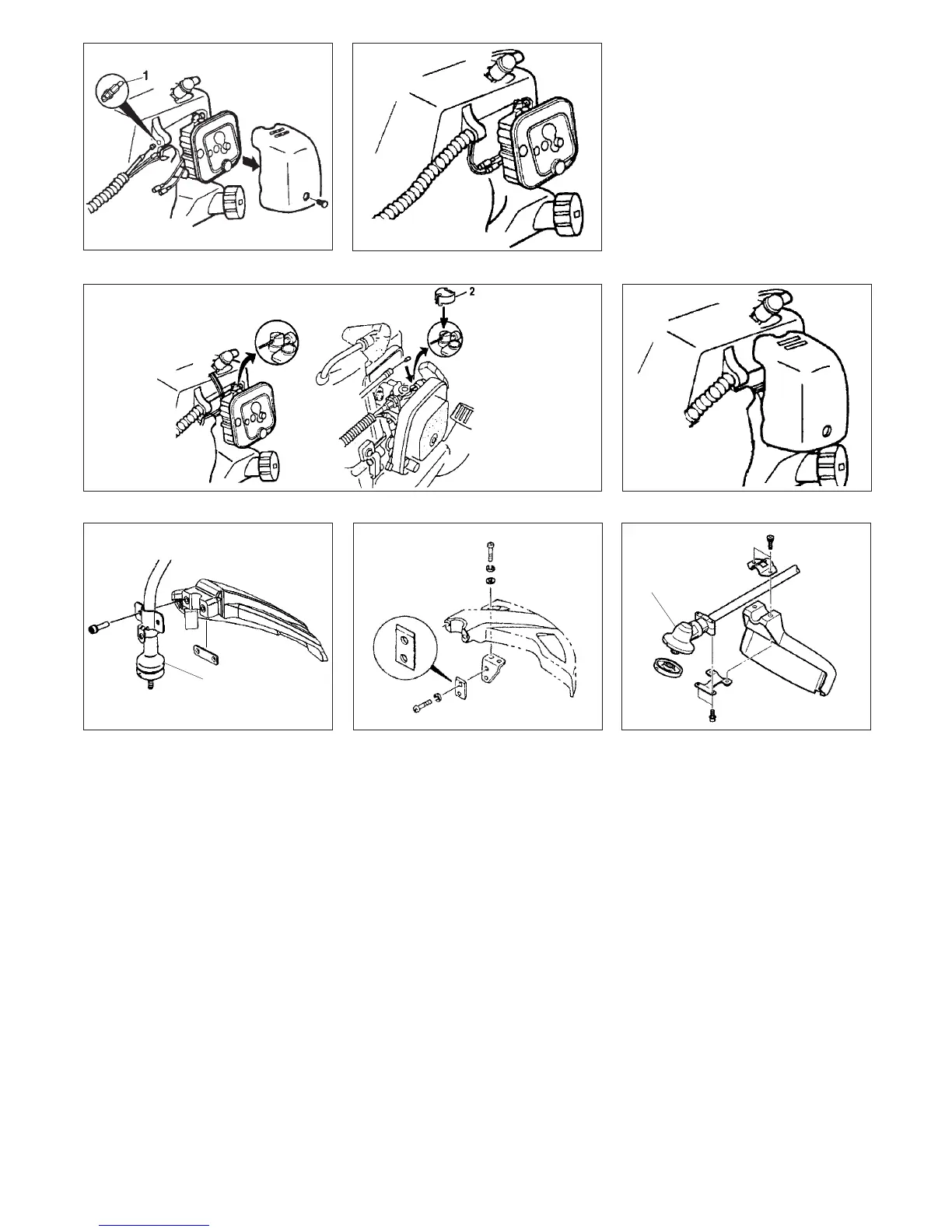

Fig. 1-4 Fig. 1-5
