FI-8
kuva. 1-8 kuva. 1-8B kuva. 1-8C

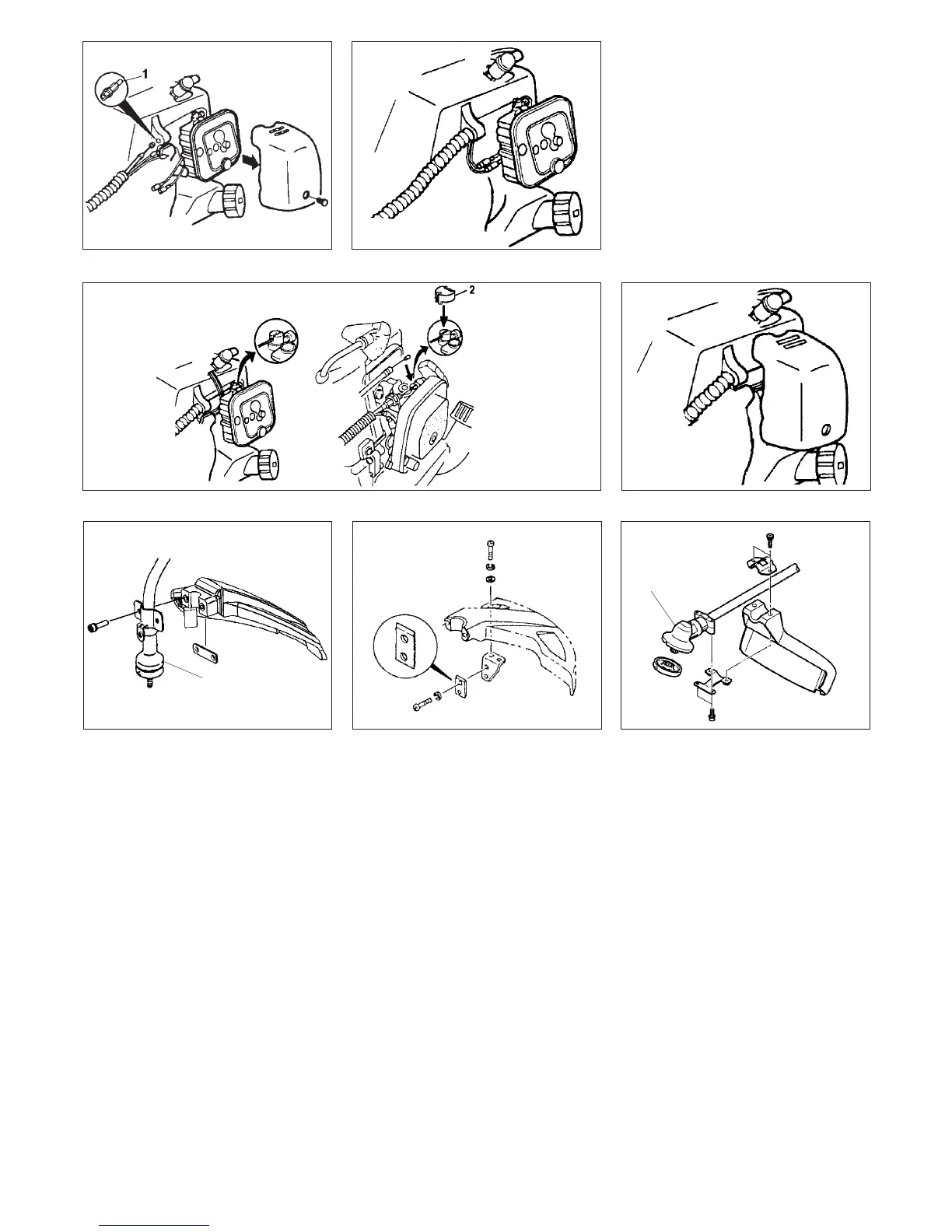

Teränsuojuksen asentaminen
(Kuva 1-8, 8B, 8C, 8D)
HUOMAA!
Teränsuojuksen kiinnike saattaa olla valmiiksi
vaihteeseen kiinnitettynä joissakin malleissa.
Asenna teränsuojus vetoakselin putkelle
kulmavaihteen (2) koteloa (1) vasten. Kiristä
suojuksen kiinnike huolellisesti, jotta suojus ei
heilahtelisi tai kääntyisi alas työskenneltäessä.
Irrota kohdistusruuvi (1), sovita suojuksen
kiinnike paikalleen ja kiinnitä ruuvilla, ja asenna
sitten teränsuojus vetoakselin putkelle.
HUOMIO!
Älä yritä asentaa metalliterää kaareva-
akseliseen trimmeriin. Se on erittäin vaarallista.
HUOMIO! (Kuva 1-8B)
Joissakin suojuksissa on terävät siimanleikkurit.
Käsittele tällaisia suojuksia varoen.
kuva. 1-4 kuva. 1-5
kuva. 1-7kuva. 1-6
Kaasuvaijeri/pysäytinnaru
Irrota ilmanpuhdistimen suojus. (Kuva 1-4) Liitä
pysäytinnarut. (Kuva 1-5)
Aseta suojus (1) (jos mukana) ohjaimeen ja
vedä kaasuvaijeri suojuksen läpi. (Kuva 1-4)
Kiinnitä kaasuvaijeri kaasuttimeen ja asenna
suojus (2) (jos sellainen on työkalupussissa).
(Kuva 1-6)
Peitä kaasuvaijeri ja pysäytinnarut mukana
toimitetulla suojuksella, joka ulottuu
ilmanpuhdistimen suojukseen asti. (Kuva 1-7)
1
2
