Fran_ais 1

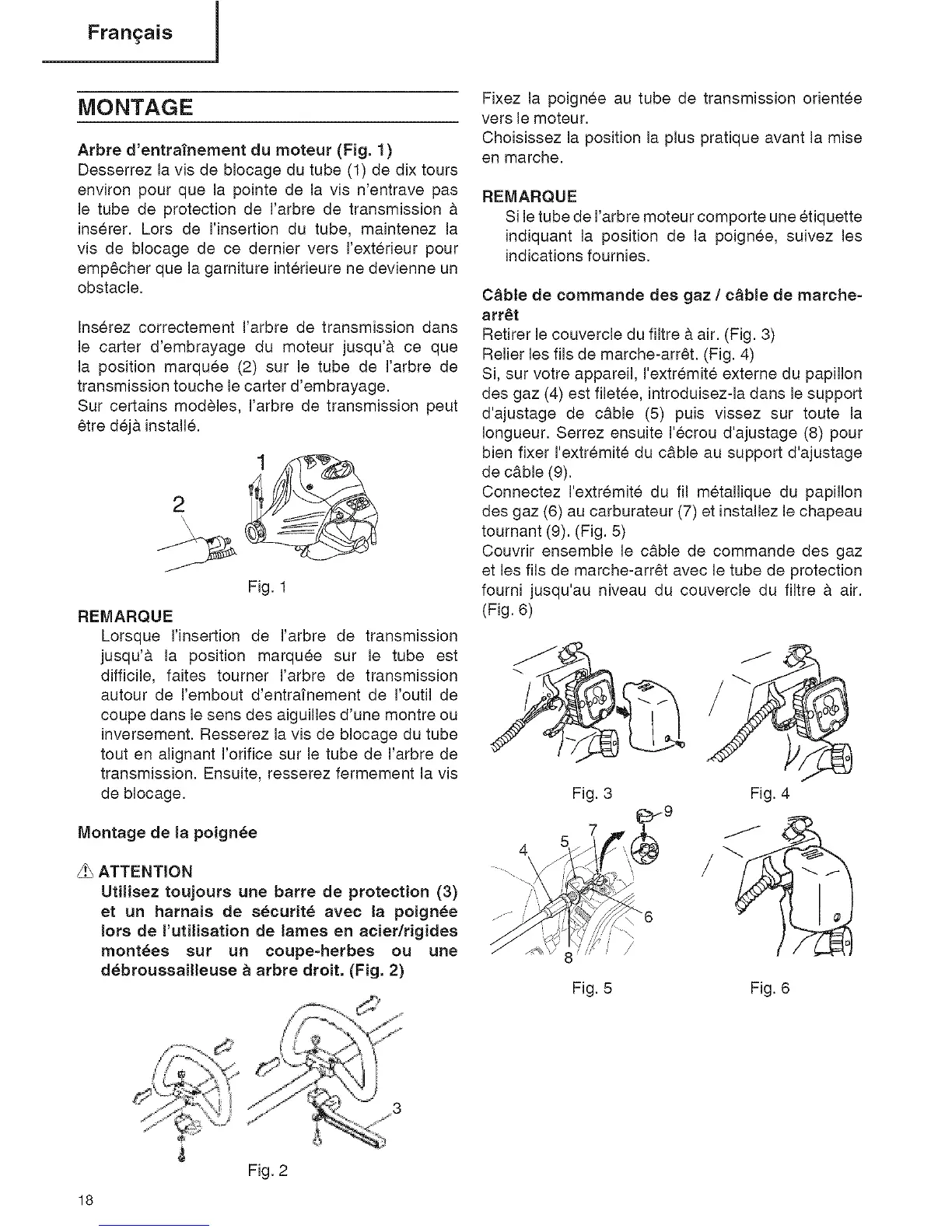

MONTAGE
Arbre d'entra'l'nement du moteur (Fig. 1)
Desserrez la vis de blocage du tube (1) de dix tours
environ pour que la pointe de la vis n'entrave pas
le tube de protection de I'arbre de transmission &
inserer. Lors de I'inserfion du tube, maintenez la
vis de blocage de ce demier vers I'exterieur pour
emp6cher que la garniture interieure ne devienne un
obstacle.
Inserez correctement I'arbre de transmission dans
le carter d'embrayage du moteur jusqu'& ce que
la position marquee (2) sur le tube de I'arbre de
transmission touche le carter d'embrayage.
Sur certains modeles, I'arbre de transmission peut
6tre dej& install&
2
REMARQUE
Fig. 1
Lorsque I'insertion de I'arbre de transmission
jusqu'& la position marquee sur le tube est
difficile, faites tourner I'arbre de transmission
autour de I'embout d'entrafnement de I'outil de
coupe dans le sens des aiguilles d'une montre ou
inversement. Resserez la vis de blocage du tube
tout en alignant I'orifice sur le tube de rarbre de
transmission. Ensuite, resserez fermement la vis
de blocage.
Montage de la poign_e
_:_ATTENTION
Utilisez toujours une barre de protection (3)
et un harnais de s_curit_ avec la poign_e
lots de rutilisation de lames en acier/rigides
mont6es sur un coupe-herbes ou une
debroussailleuse a arbre droit. (Fig. 2)
Fixez la poignee au tube de transmission orientee
vers le moteur.
Choisissez la position la plus pratique avant la mise
en marche.
REMARQUE
Si le tube de I'arbre moteur comporte une etiquette
indiquant la position de la poignee, suivez les
indications fournies.
C_ble de commande des gaz / c_ble de marche-
arr_t
Retirer le couvercle du filtre & air. (Fig. 3)
Relier les ills de marche-arr_t. (Fig. 4)
Si, sur votre appareil, I'extremite exteme du papillon
des gaz (4) est filetee, introduisez-la dans le support
d'ajustage de c&ble (5) puis vissez sur toute la
Iongueur. Serrez ensuite I'ecrou d'ajustage (8) pour
bien fixer I'extremite du c&ble au support d'ajustage
de c#.ble (9).
Connectez I'extremite du fil metallique du papillon
des gaz (6) au carburateur (7) et installez le chapeau
tournant (9). (Fig. 5)
Couvrir ensemble le c#.ble de commande des gaz
et les fils de marche-arr6t avec le tube de protection
fourni jusqu'au niveau du couvercle du filtre & air.
(Fig. 6)
Fig. 4
Fig. 5 Fig. 6
18
