Fran_ais

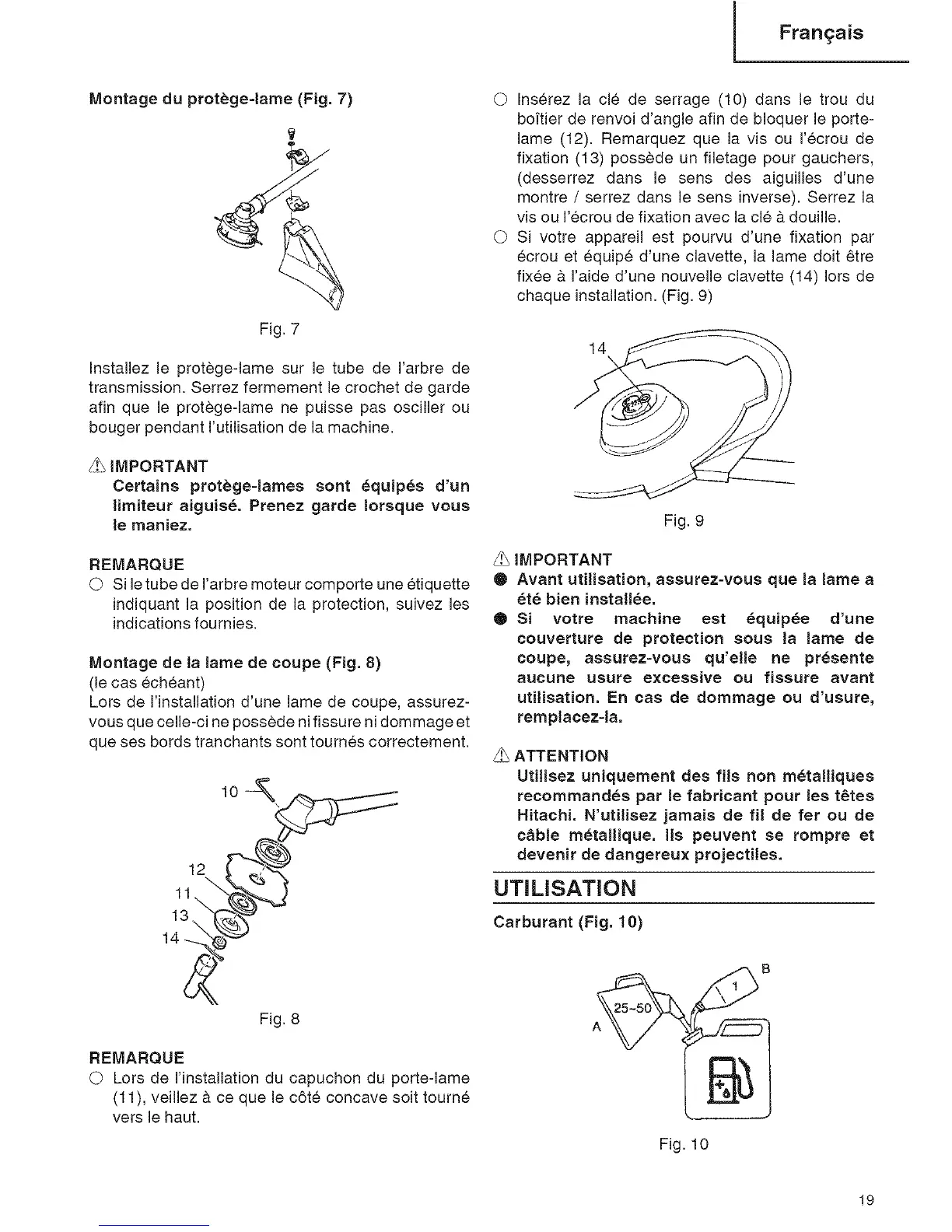

Montage du protege-lame (Fig. 7)
Fig. 7
Installez le protege-lame sur le tube de Farbre de
transmission. Serrez fermement le crochet de garde
afin que le protege-lame ne puisse pas osciller ou
bouger pendant rutilisation de la machine.
_\ iMPORTANT
Certains protbge-lames sont _quip_s d'un
iimiteur aiguis& Prenez garde iorsque vous
ie maniez.
REMARQUE
O Si le tube de rarbre moteur comporte une etiquette Q
indiquant la position de la protection, suivez les
indications fournies. •
Montage de ia lame de coupe (Fig. 8)
(le cas echeant)
Lors de Hnstallation d'une lame de coupe, assurez-
vous que celle-ci ne possede ni fissure ni dommage et
que ses bords tranchants sont tournes correctement.
REMARQUE
O Lors de rinstallation du capuchon du porte-lame
(11), veillez & ce que le c6te concave soit tourne
vers le haut.
O Inserez la cle de serrage (10) dans le trou du
boTtier de renvoi d'angle afin de bloquer le porte-
lame (12). Remarquez que la vis ou recrou de
fixation (13) possede un filetage pour gauchers,
(desserrez dans le sens des aiguilles d'une
montre / serrez darts le sens inverse). Serrez la
vis ou recrou de fixation avec la cle & douille.
O Si votre appareil est pourvu d'une fixation par
ecrou et equipe d'une clavette, la lame doit Ctre
fixee & raide d'une nouvelle clavette (14) Iors de
chaque installation. (Fig. 9)
IMPORTANT
Avant utilisation, assurez-vous que la lame a
_t_ bien install_e,
Si votre machine est _quip_e d'une
couverture de protection sous la lame de
coupe, assurez-vous qu'elle ne pr_sente
aucune usure excessive ou fissure avant
utHisation. En cas de dommage ou d'usure,
remplacezqa.
ATTENTION
Utilisez uniquement des fils non m_taliiques
recommand_s par le fabricant pour les t_tes
Hitachi. N'utilisez jamais de fil de fer ou de
c_ble metaHique. IIs peuvent se rompre et
devenir de dangereux projectiles.
UTILJSATION
Carburant (Fig, 10)
Fig. 10
19
